ACL访问控制列表

​ 访问控制列表是一种基于规则的网络安全机制，用于控制对网络资源的访问。ACL可以应用于路由器、交换机、防火墙等网络设备上，以决定哪些数据包可以进入或离开网络。

分类：

1. 基本ACL（2000-2999）：只能匹配源IP地址，配置相对简单，适用于基于源地址的访问控制
2. 高级ACL（3000-3999）：可以匹配源IP、目的IP、源端口、目的端口等，提供更细粒度的控制
3. 二层ACL（4000-4999）：根据数据包的源MAC地址、目的MAC地址等二层信息制定规则

ACL应用原则：

• 基本ACL尽量用在靠近目的网络的设备上
• 高级ACL尽量用在靠近源网络的设备上，以保护带宽和其他资源

ACL应用方向：

• 入方向（Inbound）：数据包到达接口，即将被路由器处理
• 出方向（Outbound）：数据包已经过路由器处理，正准备离开接口

注：

• 一个接口的同一个方向只能调用一个ACL
• ACL规则按编号顺序执行，一旦匹配规则，不再继续向下匹配
• 删除ACL或规则时，请确认没有业务正在引用，以免造成业务中断
• 不同产品有不同特性。默认情况下，思科产品：如果未明确允许，则拒绝访问；华为产品则是要根据具体产品来确定是否放行或拒绝访问。

ACL华为命令配置：

基本配置：

展开代码
[Huawei] system-view
[Huawei] acl number 2001  // 创建ACL，编号2001
[Huawei-acl-basic-2001] rule permit source 172.16.105.0 0.0.0.255  // 允许172.16.105.0/24网段
[Huawei-acl-basic-2001] rule deny source any  // 拒绝其他网段
[Huawei-acl-basic-2001] quit

高级配置：

展开代码
[Huawei] system-view
[Huawei] acl 3002  // 创建高级ACL
[Huawei-acl-adv-3002] rule deny ip source 10.164.2.0 0.0.0.255 destination 10.164.9.9 0.0.0.0 time-range satime  // 在指定时间范围内禁止访问
[Huawei-acl-adv-3002] quit

出站和入站：

展开代码
[Huawei] interface GigabitEthernet0/0/1
[Huawei-GigabitEthernet0/0/1] traffic-filter inbound acl 3002  // 入站流量应用ACL 3002
[Huawei-GigabitEthernet0/0/1] quit

配置时间范围的ACL示例：

如果ACL需要在特定时间生效，可以配置时间范围。

展开代码
[Huawei] time-range work_hours 08:00 to 17:00 working-day  // 定义工作时间为工作日的08:00至17:00
[Huawei] acl number 3000
[Huawei-acl-adv-3000] rule permit tcp source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255 time-range work_hours  // 允许工作时间的TCP流量
[Huawei-acl-adv-3000] quit

删除ACL规则

展开代码
//删除某个ACL中的某条规则
[Huawei] acl 3001
[Huawei-acl-adv-3001] undo rule 5
[Huawei-acl-adv-3001] quit

//删除整个ACL
[Huawei] acl 2001
[Huawei-acl-basic-2001] undo acl
[Huawei-acl-basic-2001] quit

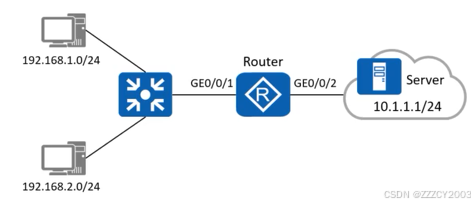

例子1：使用基本ACL过滤数据流量

配置需求：

​ 在Router上部署基本ACL后，ACL将试图穿越Router的源地址为192.168.1.0/24网段的数据报过滤掉，并放行其他流量，从而禁止192.168.1.0/24网段的用户访问Router右侧的服务器网络。

步骤一：Router完成IP地址和路由的相关配置

步骤二：在Router上创建基本ACL，禁止１９２.１６８.１.０／２４网段访问服务器网络

展开代码
[Router] acl 2000
[Router-acl-basic-2000] rile deny source 192.168.1.0 0.0.0.255
[Router-acl-basic-2000] rule permit source any

步骤三：由于从接口GE0/0/1进入Router，所以在接口GE0/0/2的入方向配置流量过滤

展开代码
[Router] interfacce GigbitEthernet 0/0/1
[Router-GigbitEthernet0/0/1] traffic-filter inbound acl 2000
[Router-GigbitEthernet0/0/1] quit

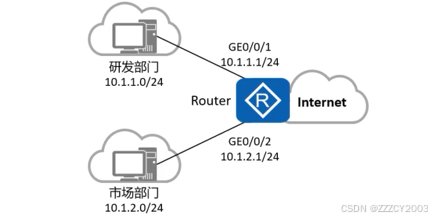

例子2：使用高级ACL限制不同网段的用户互访

配置需求：

​ 公司通过Router实现各部门之间的互连。为方便管理网络，管理员为公司的研发部和市场部规划了两个网段的IP地址。现在要求Router能够限制两个网段之间互访，防止公司机密泄露。

步骤一：Router完成IP地址和路由的相关配置

步骤二：创建高级ACL 3001并配置ACL规则，拒绝研发部访问市场部

展开代码
[Router] acl 3001
[Router-acl-adv-3001]rule deny ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255
[Router-acl-adv-3001]quit

步骤三：创建高级ACL 3002并配置ACL规则，拒绝市场部访问研发部

展开代码
[Router] acl 3002
[Router-acl-adv-3002]rule deny ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255
[Router-acl-adv-3002]quit

步骤四：由于研发部和市场部互放的流量分别从接口GE0/0/1和GE0/0/2进入Router，所以在接口GE0/0/1和GE0/0/2的入方向配置流量过滤

展开代码
[Router]interface GigabitEthernet0/0/1
[Router-GigabitEthernet0/0/1]traffic-filter inbound acl 3001
[Router-GigabitEthernet0/0/1]quit

[Router]interface GigabitEthernet0/0/2
[Router-GigabitEthernet0/0/2]traffic-filter inbound acl 3002
[Router-GigabitEthernet0/0/2]quit
