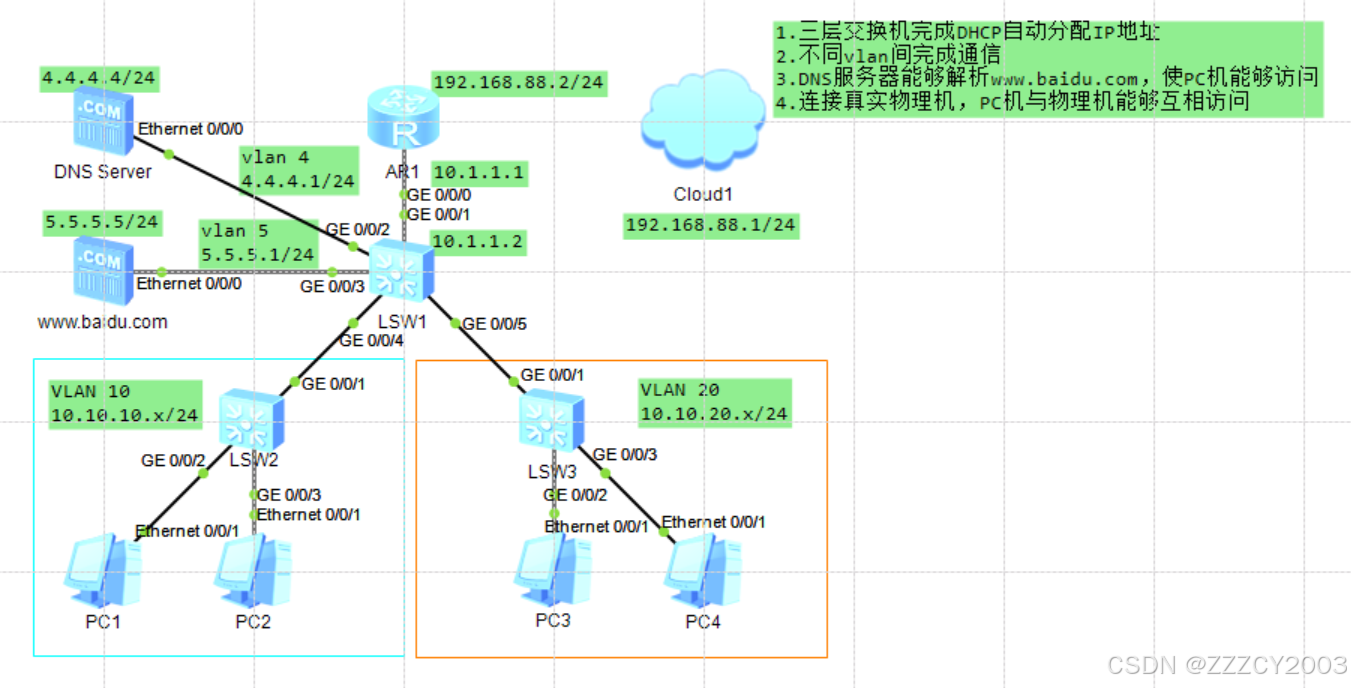

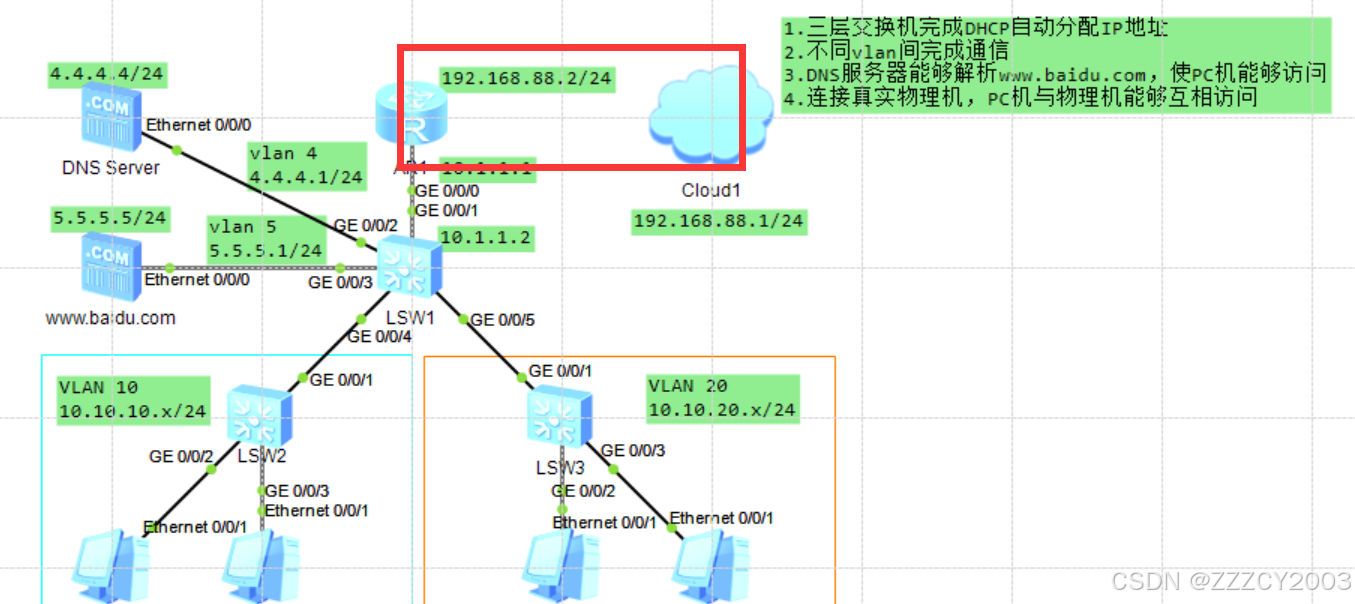

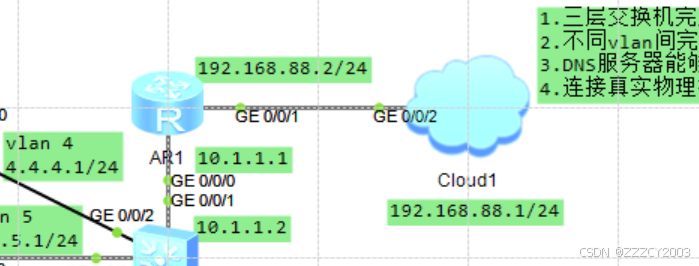

目标

1. 三层交换机完成DHCP自动分配IP地址
2. 不同vlan间完成通信
3. DNS服务器能够解析www.baidu.com，使PC机能够访问
4. 连接真实物理机，PC机与物理机能够互相访问

步骤

一、创建VLAN，配置好PC机和交换机的IP地址

LSW1

展开代码
[LSW1]vlan batch 10 20
Info: This operation may take a few seconds. Please wait for a moment...done.
[LSW1]int vlan 10
[LSW1-Vlanif10]ip address 10.10.10.1 255.255.255.0
[LSW1-Vlanif10]q
[LSW1]int vlan 20
[LSW1-Vlanif20]ip address 10.10.20.1 255.255.255.0
[LSW1-Vlanif20]q
[LSW1]int g0/0/4
[LSW1-GigabitEthernet0/0/4]port link-type trunk
[LSW1-GigabitEthernet0/0/4]port trunk allow-pass vlan 10
[LSW1-GigabitEthernet0/0/4]q
[LSW1]int g0/0/5
[LSW1-GigabitEthernet0/0/5]port link-type trunk
[LSW1-GigabitEthernet0/0/5]port trunk allow-pass vlan 20
[LSW1-GigabitEthernet0/0/5]q
[LSW1]

LSW2和LSW配置相同，这里仅以LSW2配置为例

展开代码
[LSW2]vlan batch 10
Info: This operation may take a few seconds. Please wait for a moment...done.
[LSW2]int g0/0/1
[LSW2-GigabitEthernet0/0/1]port link-type trunk
[LSW2-GigabitEthernet0/0/1]port trunk allow-pass vlan 10
[LSW2-GigabitEthernet0/0/1]q
[LSW2]int g0/0/2
[LSW2-GigabitEthernet0/0/2]port link-type access
[LSW2-GigabitEthernet0/0/2]port default vlan 10
[LSW2-GigabitEthernet0/0/2]q
[LSW2]int g0/0/3
[LSW2-GigabitEthernet0/0/3]port link-type access
[LSW2-GigabitEthernet0/0/3]port default vlan 10
[LSW2-GigabitEthernet0/0/3]q
[LSW2]

（其实，在这里不想弄DHCP自动分配地址的话，可以直接在PC机上手动配置相应的IP地址，然后就可以ping通网关和另一个VLAN的主机）

二、创建DHCP地址池，分配IP地址

LSW1

展开代码
[LSW1]dhcp enable
Info: The operation may take a few seconds. Please wait for a moment.done.
[LSW1]ip pool vlan10
Info:It's successful to create an IP address pool.
[LSW1-ip-pool-vlan10]network 10.10.10.0 mask 255.255.255.0
[LSW1-ip-pool-vlan10]gateway-list 10.10.10.1
[LSW1-ip-pool-vlan10]q
[LSW1]int vlan 10
[LSW1-Vlanif10]dhcp select global
[LSW1-Vlanif10]q
[LSW1]
[LSW1]ip pool vlan20
Info:It's successful to create an IP address pool.
[LSW1-ip-pool-vlan20]network 10.10.20.0 mask 255.255.255.0
[LSW1-ip-pool-vlan20]gateway-list 10.10.20.1
[LSW1-ip-pool-vlan20]q
[LSW1]int vlan 20
[LSW1-Vlanif20]dhcp select global
[LSW1-Vlanif20]q
[LSW1]

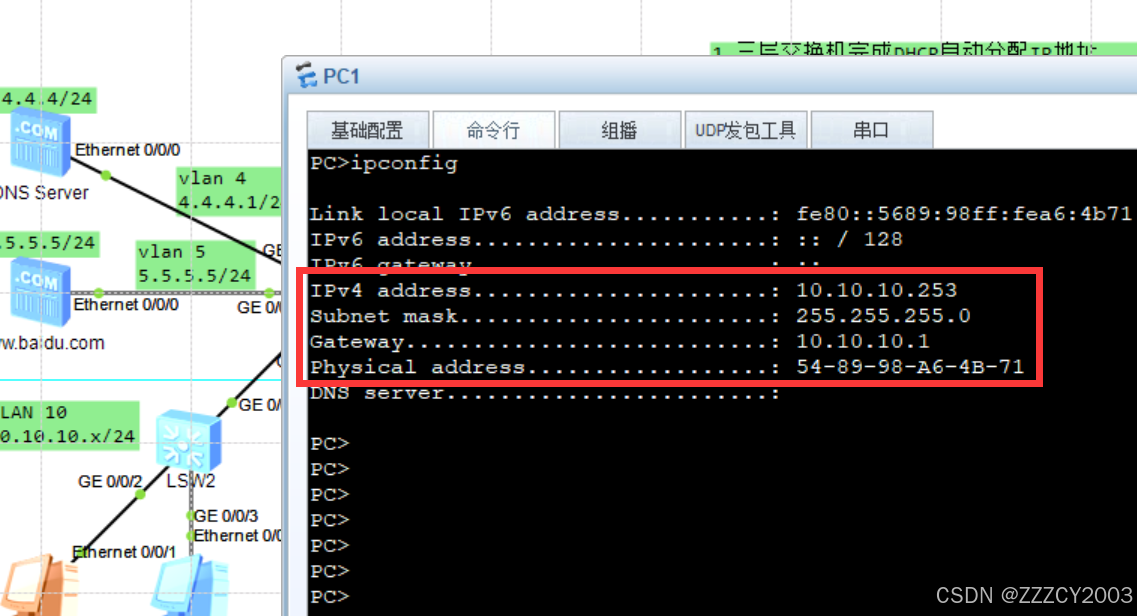

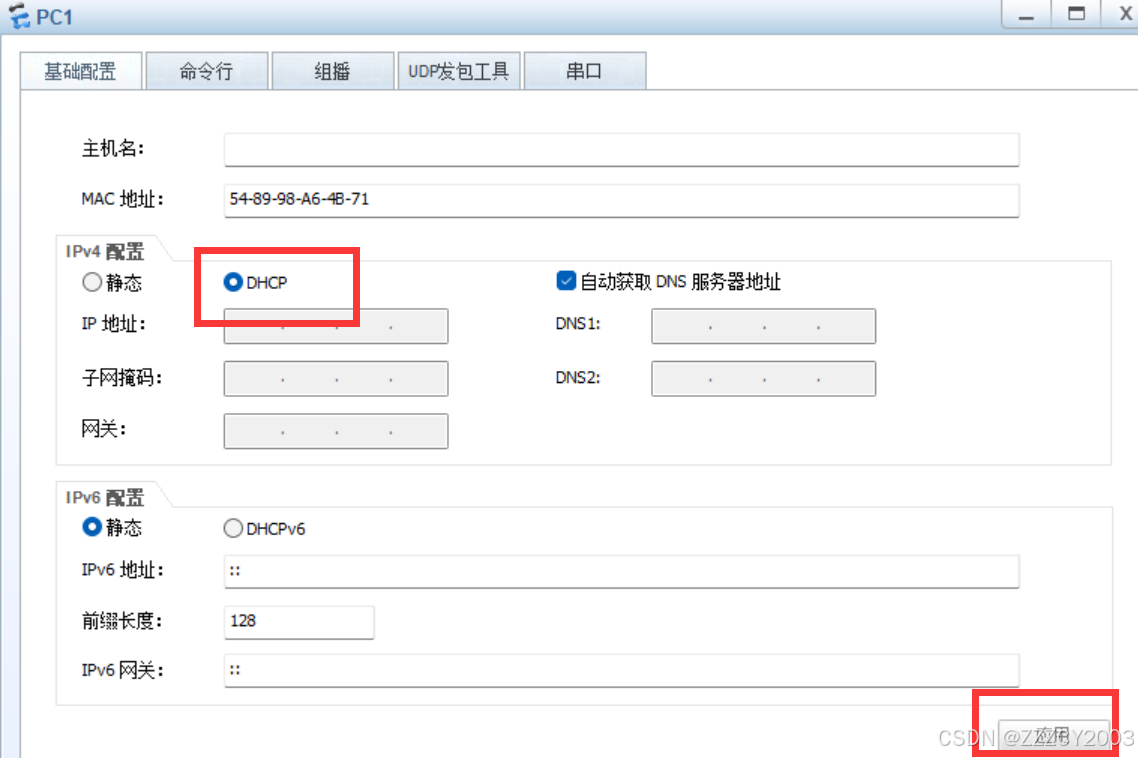

这样就设置好DHCP了，各个PC机能够自动获得IP地址

三、配置两个服务器，使得PC机能够直接访问www.baidu.com服务器

LSW1

展开代码
[LSW1]vlan batch 4 5
Info: This operation may take a few seconds. Please wait for a moment...done.
[LSW1]int vlan 4
[LSW1-Vlanif4]ip address 4.4.4.1 255.255.255.0
[LSW1-Vlanif4]q
[LSW1]int vlan 5
[LSW1-Vlanif5]ip address 5.5.5.1 255.255.255.0
[LSW1-Vlanif5]q
[LSW1]int g0/0/2
[LSW1-GigabitEthernet0/0/2]port link-type access
[LSW1-GigabitEthernet0/0/2]port default vlan 4
[LSW1-GigabitEthernet0/0/2]q
[LSW1]int g0/0/3
[LSW1-GigabitEthernet0/0/3]port link-type access
[LSW1-GigabitEthernet0/0/3]port default vlan 5
[LSW1-GigabitEthernet0/0/3]q


[LSW1]ip pool vlan10
[LSW1-ip-pool-vlan10]dns-list 4.4.4.4
[LSW1-ip-pool-vlan10]q
[LSW1]ip pool vlan20
[LSW1-ip-pool-vlan20]dns-list 4.4.4.4
[LSW1-ip-pool-vlan20]q
[LSW1]

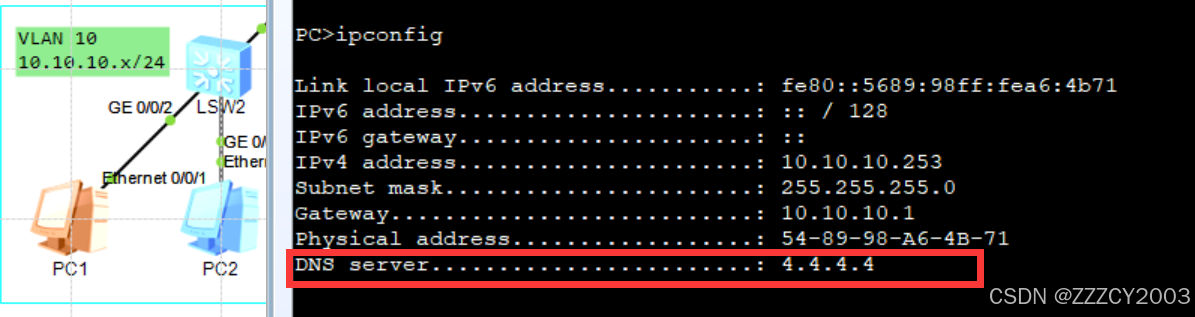

​ LSW1需要创建两个VLAN分别作为两个服务器的网关，同时需要在DHCP的地址池上增加DNS服务器的IP地址（配置好，最好重新启动一个PC机让它重新获取IP地址，才能出现DNS服务器地址）

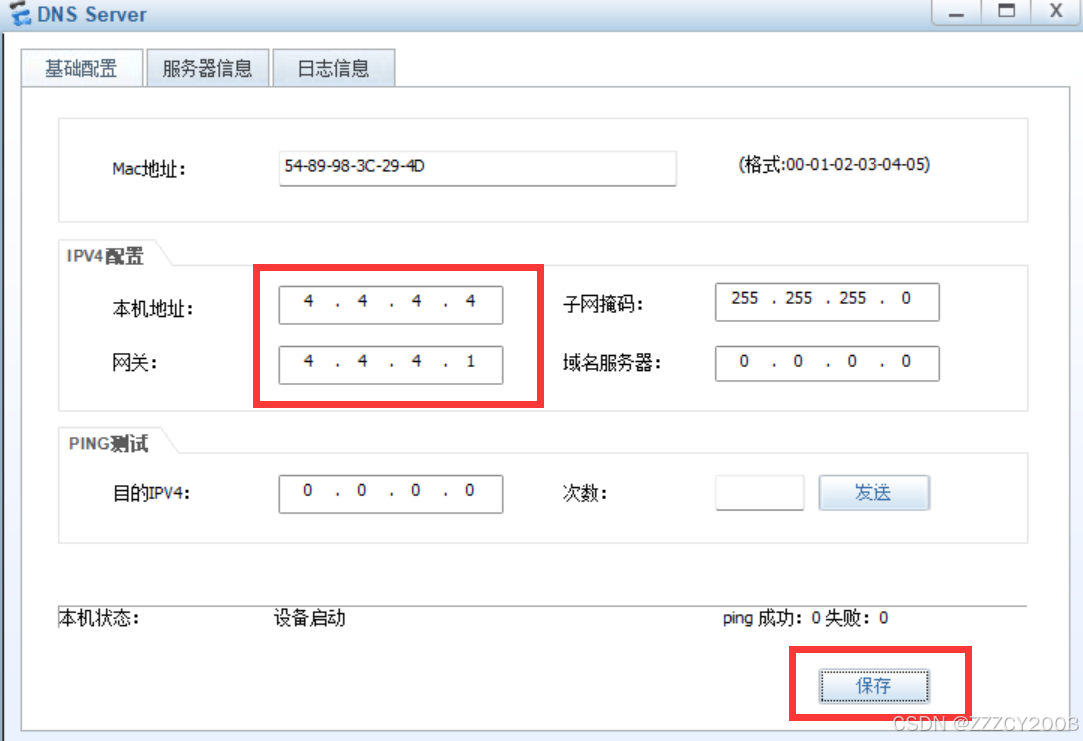

以DNS Server服务器为例，www.baidu.com服务器也是一样的配置

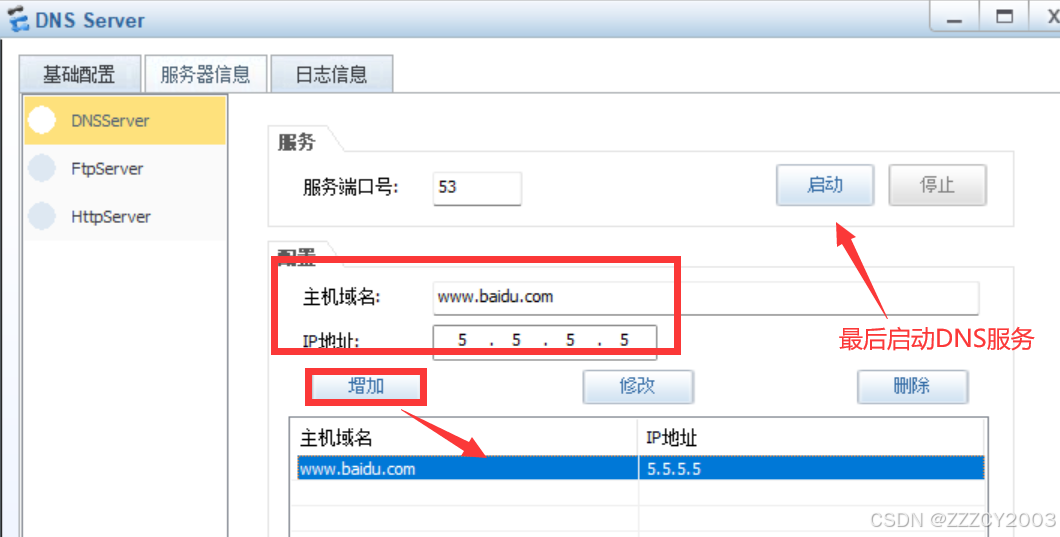

同时作为DNS服务器需要增加一条域名解析

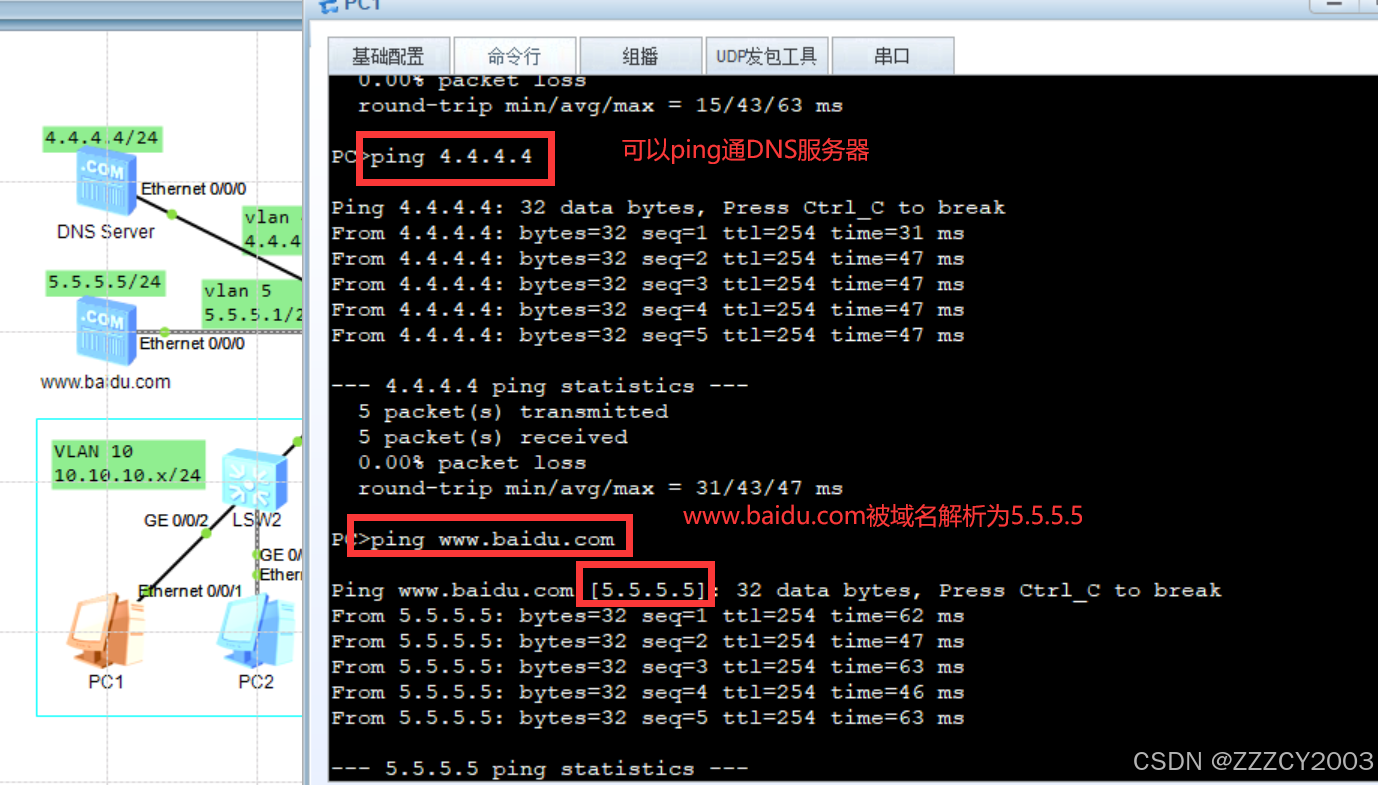

结果

四、连接真实物理机

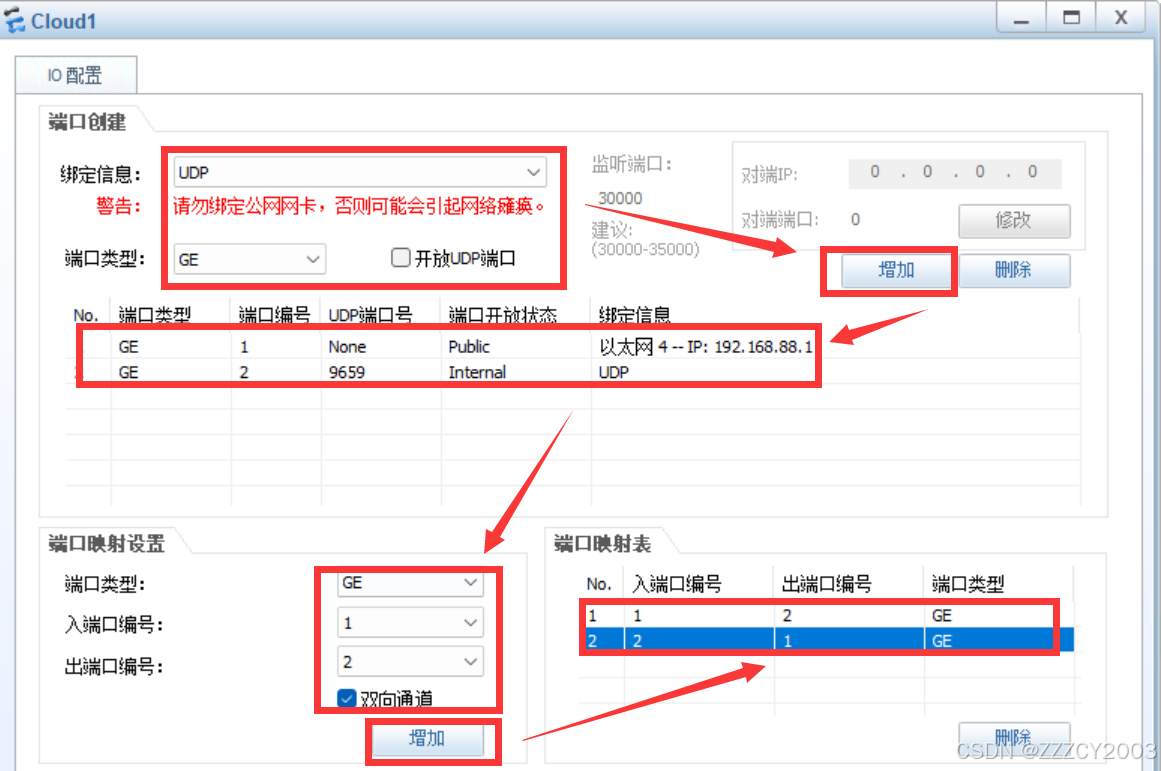

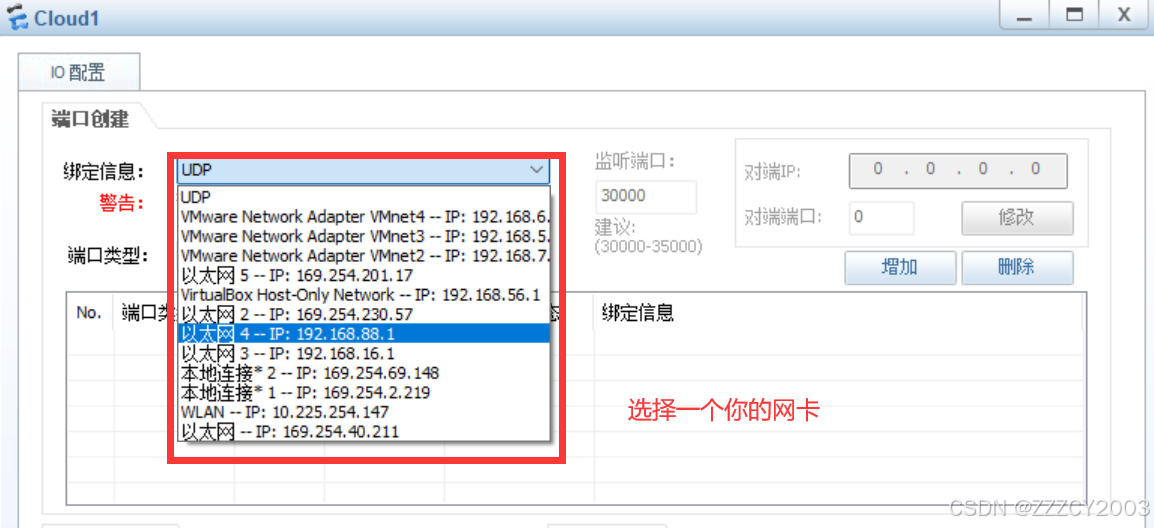

我们这里是没有连接好，想连连不了云，这是我们没有给接口网卡给它

就可以连接了

现在我们开始配置

AR1

展开代码
[AR1]int g0/0/1
[AR1-GigabitEthernet0/0/1]ip address 192.168.88.2 24
[AR1-GigabitEthernet0/0/1]q
[AR1]

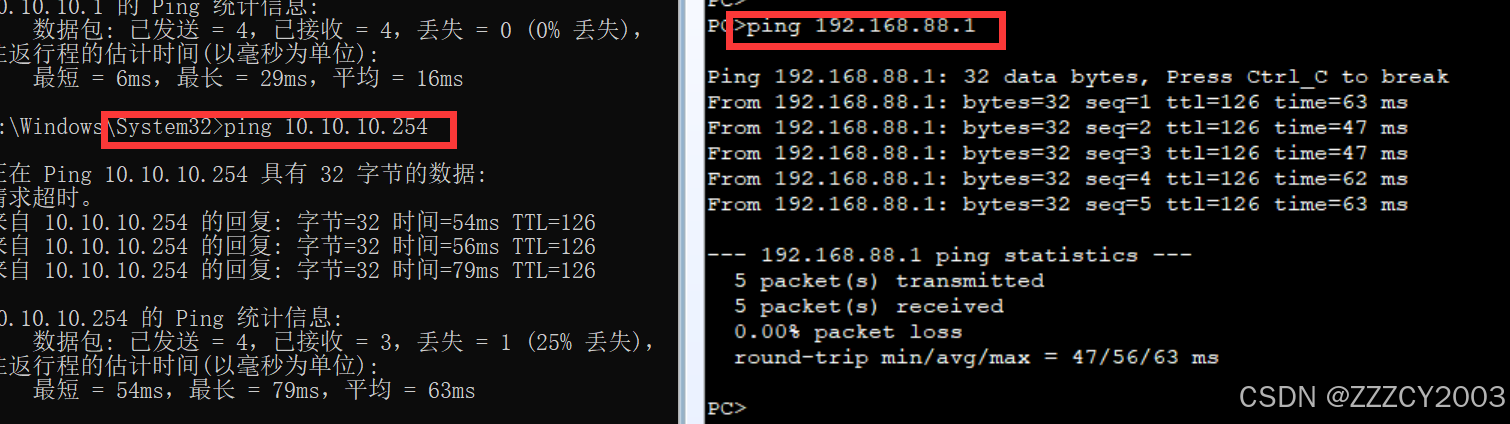

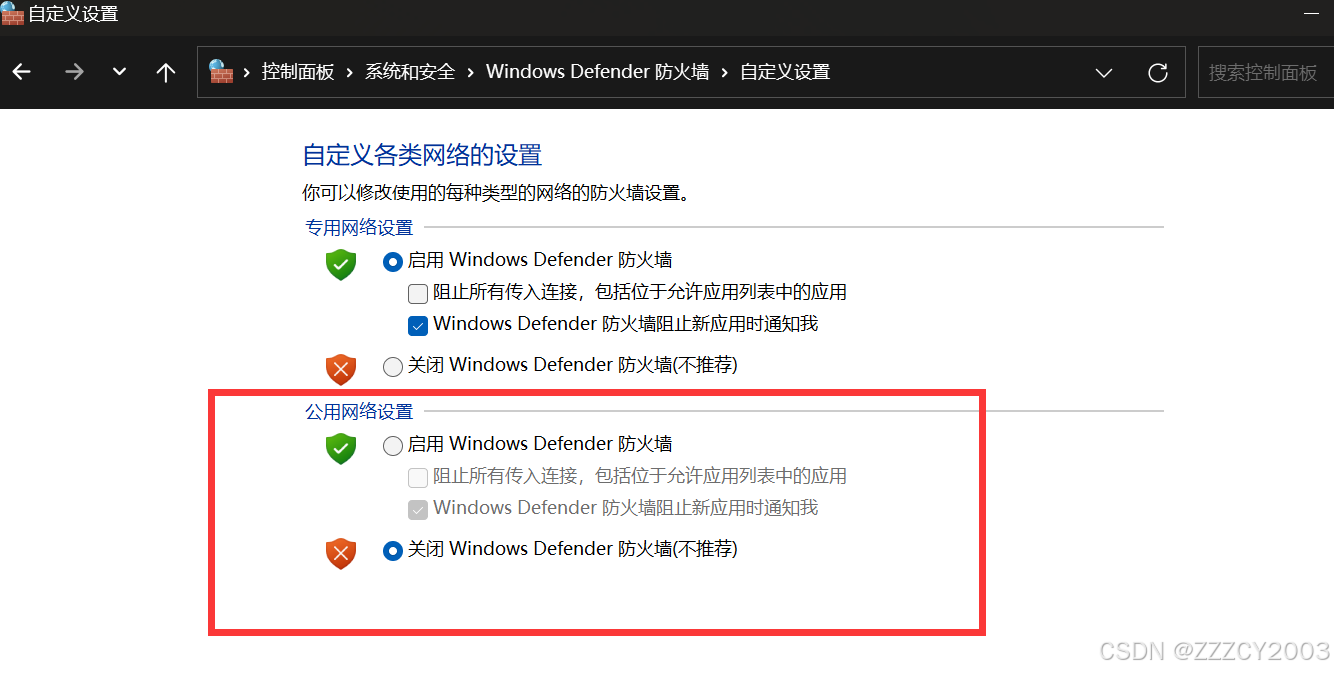

其实配置好了这个，有些电脑还是ping不通，这可能是物理机的防火墙在阻止ICMP请求。可以到控制面板找到防火墙设置，暂时关闭公用网络设置，就可以ping通了

这里只是实现了路由器与物理机的ping通，我们想要的是PC机与物理机的ping通，我们还需要一些操作

AR1

展开代码
[AR1]int g0/0/0
[AR1-GigabitEthernet0/0/0]ip address 10.1.1.1 24
[AR1-GigabitEthernet0/0/0]q
[AR1]ip route-static 10.10.0.0 255.255.0.0 10.1.1.2

LSW1

展开代码
[LSW1]vlan batch 100
Info: This operation may take a few seconds. Please wait for a moment...done.
[LSW1]int vlan 100
[LSW1-Vlanif100]ip address 10.1.1.2 24
[LSW1-Vlanif100]q
[LSW1]int g0/0/1
[LSW1-GigabitEthernet0/0/1]port link-type access
[LSW1-GigabitEthernet0/0/1]port default vlan 100
[LSW1-GigabitEthernet0/0/1]q
[LSW1]ip route-static 0.0.0.0 0.0.0.0 10.1.1.1
[LSW1]

LSW1是需要配置一条默认路由，帮助PC机访问物理机

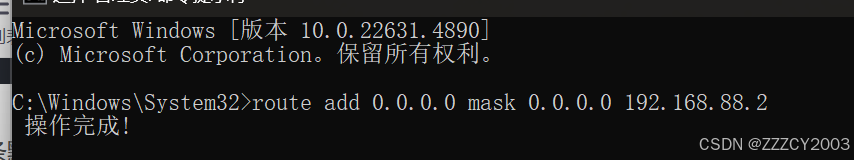

当然到了这里还是差了一点东西，PC机可以发请求包给物理机了，而物理机却没有路径回应应答包回来，所以我们需要以管理员的权限打开物理机的命令行，增加一条默认路由

这样两个既可以互相访问了
