服务器硬件常识

一、前言：服务器硬件概述

1.1 服务器硬件的定位

服务器，本质上是一台为"持续提供服务"而设计的专用计算机。它与家用PC的区别不是"配置更高"这么肤浅——根本的设计哲学就不同。

1.2 服务器 vs 普通PC的核心区别

维度	普通家用PC	企业级服务器
运行时长	每天几小时，关机是常态	7×24×365 不间断运行，重启就是事故
容错能力	蓝屏重启，影响一个人	单点故障不能停服，硬件必须冗余
可靠性	普通内存偶尔蓝屏可以忍	ECC内存纠错，单比特错误自动修复
扩展性	2-4个内存槽、1个CPU	24-64个内存槽、2-8个CPU、数十个硬盘位
噪音控制	静音优先	散热优先，风扇声可达60-80分贝
生命周期	3-5年逐步淘汰	5-7年主力服役，部分设备超10年
管理方式	插显示器键鼠操作	远程管理（BMC/iLO/iDRAC），机房可能连显示器都没有
供电要求	单路市电	双路市电+UPS+柴油发电机，冗余电源标配
使用环境	常温常湿	恒温恒湿机房，温度18-27℃，湿度40%-60%

1.3 机房服务器的核心设计原则

服务器硬件的所有设计，都围绕三个原则展开：

高可用性（High Availability，HA）：任何单点故障都不能导致服务中断。双电源、多网卡、RAID磁盘冗余、内存镜像，全是为此而生。
高容错性（Fault Tolerance）：即使硬件出现部分故障，系统依然能正常工作。ECC内存纠正单比特错误、RAID容忍硬盘掉线就是典型案例。
高扩展性（Scalability）：业务增长时能方便地加内存、加硬盘、加CPU，不需要整体更换设备。

老张一句话总结：家用电脑追求"性价比"，服务器追求"不宕机"。用家用配件拼一台"高配PC"跑业务，就是在给自己埋定时炸弹。

二、第一部分：服务器整机分类与形态

进入机房，你第一眼看到的就是一排排铁柜子。里面的服务器按外形分为三大类：塔式、机架式、刀片式。

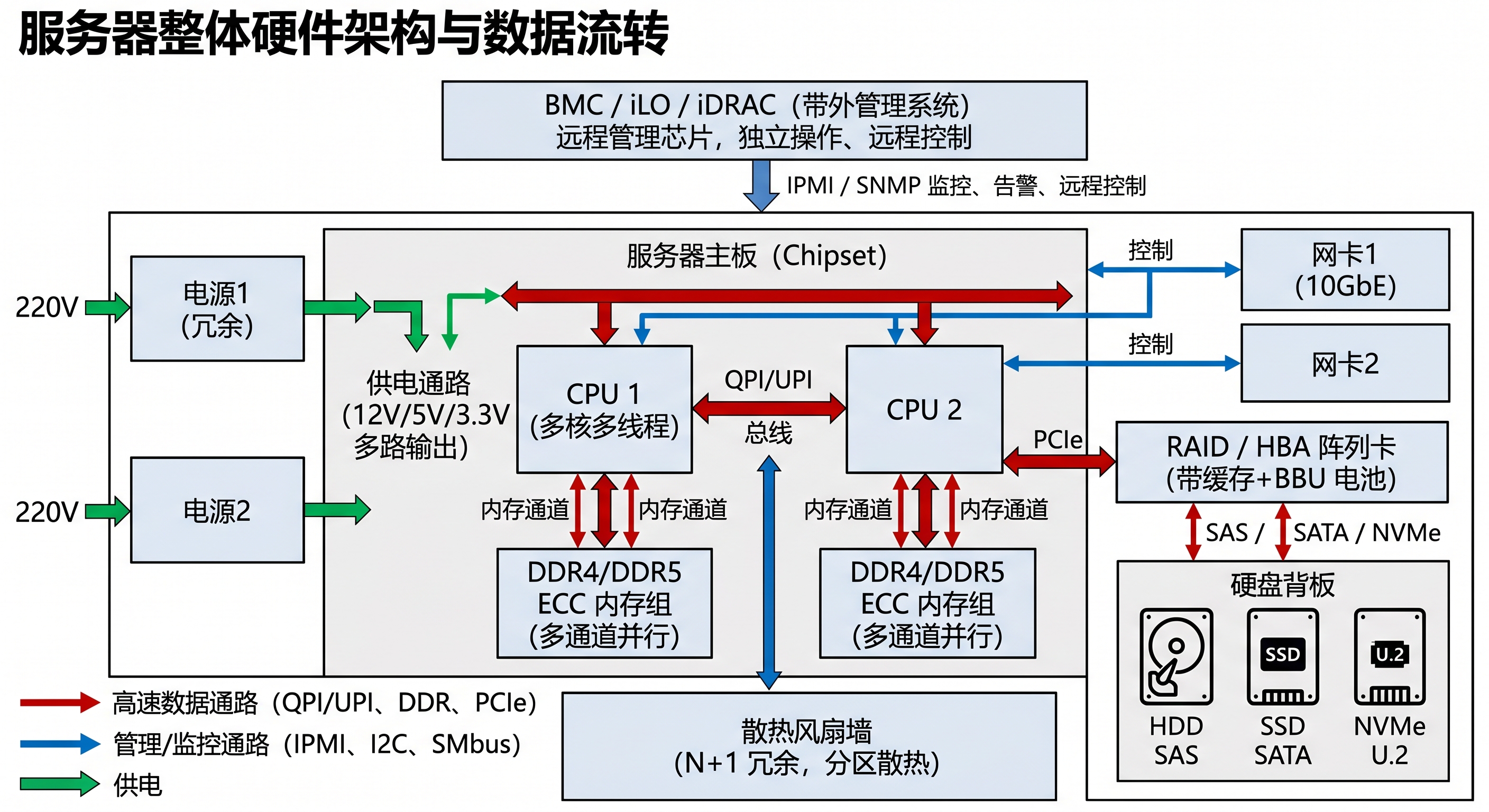

图1：服务器整体硬件架构流程图

下图展示了服务器内部各硬件组件的从属关系与数据/信号流转路径。理解这张图，就理解了服务器的"骨架"。

解读：普通 PC 数据流向简单（CPU→内存→硬盘），而服务器多了一个带外管理系统和全冗余链路。电源、网卡、风扇全部冗余，任何一个组件挂掉都有备份顶上。这就是"不能停"的硬件基础。

2.1 塔式服务器（Tower Server）

外观：长得像一台加厚加大的台式机，立式机箱，可直接放在地面或桌面上。

特点：

体型大：内部空间充裕，扩展槽位多（5-8个PCIe槽）
噪音相对小：可以使用大尺寸低转速风扇
部署灵活：不需要机柜，普通办公室环境也能放
成本较低：同配置下比机架式便宜

优点：

散热空间大，温度控制容易
扩展性强，可安装全高全长扩展卡
不需要机房环境，适合小企业或分支办公室

缺点：

占用面积大，不适合批量部署
无法放入标准机柜，机房空间利用率低
走线管理不方便

适用场景：小企业单台文件/邮件服务器、分支机构本地服务器、开发测试环境、对部署密度要求不高的场景。

2.2 机架式服务器（Rack Server）【机房主力】

外观：扁平长方体，宽度固定为19英寸，高度以"U"为单位，安装在标准机柜中。

"U"位标准：

1U = 1.75 英寸 = 44.45mm
常见规格：1U、2U、4U

规格	高度	硬盘位	扩展槽	典型用途
1U	44.5mm	2-4块	1-2个PCIe	Web前端节点、负载均衡、边缘计算
2U	89mm	8-12块	4-6个PCIe	通用主力，数据库、虚拟化、中间件
4U	178mm	24-36块	8+个PCIe	大容量存储服务器、GPU服务器

优点：

标准化部署：所有设备统一尺寸，机柜整齐划一
高密度：一个42U机柜可以塞进数十台服务器
热插拔维护：硬盘、电源、风扇都支持不断电更换
集中管理：机房环境统一管控温湿度和电力

缺点：

1U机型散热受限，风扇转速高、噪音大
对机房环境有硬性要求（温度、湿度、防尘）
部署成本包含机柜、PDU等配套基础设施

适用场景：企业数据中心主力机型，适用于虚拟化集群、数据库集群、Web服务集群、几乎所有标准化业务。

2.3 刀片式服务器（Blade Server）

外观：由刀片机箱（Chassis） 和刀片服务器（Blade） 两部分组成。机箱是一个大铁盒子，刀片像"刀片"一样一片片插入机箱。

架构特点：

刀片机箱统一提供电源、散热、网络交换模块
每片刀片是一台独立服务器（含CPU、内存、硬盘）
多片刀片共享机箱资源，省去重复的电源/风扇/网线

优点：

密度极高：一个10U机箱可容纳16片甚至更多刀片服务器
布线极简：机箱内部背板互联，外部只需电源线和少量光缆
统一管理：通过机箱管理模块一次性管理所有刀片
功耗效率高：共享电源和散热比独立服务器更省电

缺点：

前期投入高：空机箱本身就价格不菲
厂商锁定：刀片和机箱必须同品牌，无法混用
扩展受限：刀片内部空间极其紧凑，通常只有1-2个硬盘位
散热要求高：高密度意味着高功耗，对机房制冷要求苛刻

适用场景：大型数据中心、虚拟化集群、云计算平台、对部署密度要求极高的超大规模环境。

图2：机架式/塔式/刀片式服务器外观&结构对比示意图

2.4 机柜基础常识

进入机房的每个人都必须了解机柜的基本规范。

U位（Rack Unit）：

1U = 1.75英寸 = 44.45mm
标准机柜宽度：19英寸（482.6mm），这是全球统一标准
常见机柜高度：42U（约2米），也有24U、47U等规格
机柜深度：800mm / 1000mm / 1200mm（越深越能放长机身设备）

走线规范：

强弱电分离：电源线和网线/光纤必须分两侧走线，避免电磁干扰
上走线/下走线：传统机房下走线（地板下），现代机房上走线（天花板桥架）
理线器：每个设备之间必须用理线器整理网线，方便维护
标签管理：每根线缆两端必须有标签，标明来源和目的

供电规范：

每个机柜通常配备2条PDU（Power Distribution Unit，电源分配单元）
A路+B路双路供电，分别接到不同的UPS和配电柜
单机柜功率预算：3kW-10kW（高密度机柜可达20kW+）

散热规范：

冷通道/热通道封闭：机柜正面（进风）对冷通道，背面（出风）对热通道
单机柜进风温度：18-27℃
湿度范围：40%-60%RH（太低静电，太高结露）

三、第二部分：服务器核心硬件组件详解

还记得第一次实习、第一次仔细看服务器内部结构的时候，就被里面的"工业美感"震撼——没有家用PC那些花哨的灯带和透明侧板，只有整齐的风扇墙、密集的内存插槽、厚重的散热片和密密麻麻的线缆。每一个组件都为"不能停"这个目标而设计。

图3：服务器机箱内部硬件布局标注图

以一台典型的2U机架式服务器为例：

提示：拿到一台不熟悉的服务器，第一件事就是打开机盖对照这个布局图熟悉内部结构。重点关注风扇和内存的插法——这两个是最容易装错的地方。

3.1 服务器主板（Server Motherboard）

服务器主板和家用主板从外观到设计思路都截然不同。

核心差异：

特性	家用主板	服务器主板
CPU插槽数	1个	2个、4个甚至8个
内存插槽	2-4条	24-64条，支持TB级内存
板载网卡	1个千兆	2-4个千兆/万兆
管理接口	无	专用BMC管理网口（带外管理）
PCIe通道	16-24条	48-128条，支持多卡并行
用料标准	消费级电容	长寿命固态电容、钽电容，耐受高温
尺寸标准	ATX/mATX/ITX	E-ATX/SSI/专有尺寸，更大更厚

关键组件：

芯片组（Chipset/PCH）：管理PCIe通道分配、SATA/SAS接口、USB等外设，是CPU的"大管家"
BMC芯片：独立于主CPU的小型管理芯片，只要接通电源就能工作，即使服务器关机也能远程管理
时钟发生器：比家用主板精度高几个数量级，保证多CPU之间时钟同步

3.2 服务器CPU（Central Processing Unit）

服务器CPU和你电脑里的酷睿/锐动根本不是一回事。

服务器专用CPU的设计理念：

维度	家用CPU（酷睿/锐龙）	服务器CPU（至强/EPYC）
核心数	4-16核	8-128核（甚至更多）
多路支持	不支持	支持2路/4路/8路并行
内存通道	2通道	8-12通道，带宽提升数倍
PCIe通道	20-24条	64-128条，支撑大量扩展卡
缓存	L3缓存 16-32MB	L3缓存可达256MB+
ECC支持	不支持	原生支持ECC内存
RAS特性	无	RAS（可靠性/可用性/可服务性）全面支持
功耗	65-125W	120-350W，需要强力散热
核心优化	单核高频	多核并行，大规模吞吐

主流服务器CPU系列：

Intel Xeon Scalable（至强可扩展）：铂金/金牌/银牌/铜牌四档，数字越大越高端
AMD EPYC（霄龙）：近年来数据中心份额猛增，核心数优势明显，PCIe通道更多
ARM服务器芯片（如鲲鹏、Ampere）：特定场景（云原生、存储）兴起

多路CPU互联：

Intel使用 UPI（Ultra Path Interconnect） 总线连接多个CPU
AMD使用 Infinity Fabric 互联
双路是最常见配置，两个CPU共享对全部内存和PCIe设备的访问

实用建议：绝大多数场景选双路中端CPU比单路旗舰更划算。双路提供的内存通道和PCIe通道翻倍，对虚拟化和数据库提升巨大。

3.3 服务器内存（ECC / RDIMM / LRDIMM）

服务器内存是服务器区别于家用PC最核心的硬件之一。ECC（Error-Correcting Code，纠错码） 这三个字母，是服务器稳定性的基石。

ECC内存原理：

普通内存每个字节8bit，ECC内存在此基础上增加额外的校验位
可检测并自动纠正单比特错误（Single-bit Error）
可检测（但无法纠正）双比特错误，此时触发告警
宇宙射线、电磁干扰都可能导致内存比特翻转，普通PC遇上就是蓝屏或数据损坏，服务器用ECC自动修复

服务器内存类型：

类型	全称	特点	适用场景
UDIMM	Unbuffered DIMM	无缓冲，延迟低，容量小	入门级单路服务器
RDIMM	Registered DIMM	带寄存器缓冲，稳定性高，容量大	主流双路服务器标配
LRDIMM	Load-Reduced DIMM	负载降低型，单条容量最大	大内存需求（TB级）

内存插槽分组与通道：

一个CPU通常支持6-8个内存通道，每个通道2个DIMM插槽
同一通道内的内存条应尽可能相同规格（容量、频率、Rank）
内存交错（Interleaving）：多通道并行读写，带宽叠加

内存冗余技术（服务器专属）：

内存镜像（Memory Mirroring）：一半内存作为另一半的实时镜像，可靠性最高，但可用容量减半
内存备用（Memory Sparing）：预留部分内存作为"替补"，一旦某条内存故障率超阈值，自动切换
SDDC（Single Device Data Correction）：即使整颗内存芯片失效也能恢复数据

选型要点：

虚拟化/数据库服务器：内存越大越好，优先插满通道数
Web前端：平衡CPU和内存配比，通常每核4-8GB
频率并非越高越好，多通道并行比单条高频重要得多

3.4 服务器硬盘（HDD / SSD / NVMe）

硬盘是服务器存储的根基，也是故障率最高的部件——因为它是唯一还在大量使用机械结构的组件。

三大类型对比：

特性	HDD（机械硬盘）	SSD（固态硬盘）	NVMe SSD
接口	SAS / SATA	SATA / SAS	PCIe（U.2/M.2/AIC）
转速	7.2K / 10K / 15K RPM	无机械部件	无机械部件
容量	2TB-22TB	240GB-8TB	1TB-30TB+
顺序读写	~250MB/s	~550MB/s	3500-7000MB/s
随机IOPS	~200	~90K	500K-1M+
延迟	3-7ms	0.1ms	0.02ms
功耗	6-12W	2-5W	8-25W
价格/GB	最低	中等	较高
适用场景	大容量冷存储、备份归档	系统盘、一般应用	数据库、高频交易、AI训练

接口详解：

SATA：家用主流，但服务器也在用，兼容性好，带宽6Gbps
SAS（Serial Attached SCSI）：服务器机械盘的主力接口，带宽12Gbps，支持双端口（可同时接两个控制器）、更多并发命令
NVMe（Non-Volatile Memory Express）：直接走PCIe总线，绕过传统SATA/SAS控制器瓶颈，是目前最快的存储协议
U.2：NVMe的2.5英寸企业标准接口，支持热插拔，是当前服务器NVMe主力形态

提醒：SAS盘和SATA盘接口物理相似但协议不兼容。SAS控制器可以向下兼容SATA盘，但SATA控制器无法识别SAS盘。买盘之前一定确认阵列卡型号。

3.5 RAID阵列卡（RAID Controller / HBA）

RAID卡是服务器存储系统的指挥官，负责把所有硬盘组织起来，对外呈现为有冗余能力的逻辑盘。

硬件RAID vs 软RAID：

维度	硬件RAID	软RAID（主板/系统）
处理器	专用RAID芯片（ROC）	占用主机CPU
缓存	1-8GB DDR + BBU电池	无或仅用系统内存
性能	高，特别是写操作	较低，消耗CPU
可靠性	极高，电池保护缓存数据	断电可能丢数据
管理	独立BIOS配置界面+命令行工具	依赖操作系统
成本	数千到上万元	几乎为零

阵列卡缓存和电池模块（BBU/SuperCap）：

缓存（Cache）：阵列卡自带DDR内存，写操作先写入缓存即返回成功，大大提高写性能
BBU（Battery Backup Unit）：电池模块，断电时保持缓存中的数据不丢失
现代高端阵列卡使用超级电容（SuperCap）+NAND闪存方案，断电瞬间将缓存数据刷入闪存，比传统电池更可靠

HBA卡（Host Bus Adapter）：

与RAID卡不同，HBA卡只做直通（Pass-through），不建立RAID
每个硬盘直接暴露给操作系统
适用场景：软件定义存储（如Ceph、ZFS、vSAN），由软件层负责数据冗余

3.6 网卡（NIC / Network Interface Card）

服务器网卡远不止"插根网线"那么简单。

速率等级：

千兆（1GbE）：管理口、普通业务口
万兆（10GbE）：当前主流业务网，光纤或铜缆
25GbE：万兆的性价比替代，在云计算环境快速普及
40/100GbE：核心存储网络、集群互联

电口 vs 光口：

	电口（RJ45）	光口（SFP+/QSFP）
介质	双绞网线（Cat6/Cat6A）	光纤/光模块
距离	100米以内	数百米到数十公里
成本	低	较高（需光模块）
抗干扰	一般	极强
典型速率	1GbE/10GbE	10GbE/25GbE/100GbE

多网口聚合（LACP/Bonding）：

将多个物理网口捆绑为一个逻辑口
实现带宽叠加和链路冗余
一块网卡故障不影响业务，流量自动切换到另一块

物理隔离网卡：

部分服务器配备多块独立网卡，分别接入业务网、存储网、管理网
三网物理隔离，互不影响，保障安全和性能

3.7 供电系统（Redundant Power Supply）

服务器电源是整个系统最"默默无闻"但最重要的部分。断电一秒钟，后果可能是灾难性的。

冗余电源原理：

服务器标配2个电源模块，分别接A路和B路市电
工作模式：
- 1+1冗余：每个电源模块功率都能独立支撑整机，一个故障另一个无缝接管
- 2+1冗余：三个电源模块，只需两个即满足整机功率
- N+1冗余：N个电源满足需求，额外1个做备份

双电源工作模式：

负载均衡模式：两个电源同时供电，各承担50%负载（主流配置）
主备模式：一个全功率运行，另一个待机热备

机房供电规范：

双路市电输入：来自不同变电站或不同配电柜
UPS（不间断电源）：市电中断时电池逆变供电，提供15-30分钟缓冲
柴油发电机：UPS耗尽前启动，可长时间续航
PDU（电源分配单元）：机柜内的电源排插，同样分A/B两路

⚠️ 生产红线：单电源服务器禁止承载任何生产业务。如果采购时为了省钱选了单电源机型，等于给自己埋了一颗一定会爆的雷。

3.8 散热系统（Cooling System）

服务器散热能力的强弱，直接决定了硬件寿命和运行稳定性。

散热架构：

风扇墙设计：6-8个热插拔风扇并排，形成"风墙"，覆盖整个主板区域
分区散热：不同区域的风扇独立调速，CPU区域高转速，PCIe区域低转速
N+1冗余：即使一个风扇完全停转，剩余风扇加速补位，不影响系统运行

风扇调速策略：

BMC根据各区域温度传感器实时调节风扇转速
开机自检时风扇会全速运转几秒（声音像飞机起飞），这是正常的
运行中风扇狂转通常表示温度告警，检查机房空调和通风

机房温控规范：

进风温度（服务器前端）：18-27℃
温度每升高10℃，电子元件寿命减半（Arrhenius定律）
湿度：40-60%RH（<40%静电风险，>60%结露短路风险）
温差变化：每小时不超过5℃（防止结露）

3.9 远程管理硬件（BMC / iDRAC / iLO / IPMI）

这是服务器最具特色的硬件之一，也是运维人员的"千里眼"和"遥控器"。

什么是BMC？

BMC（Baseboard Management Controller，基板管理控制器） 是主板上一个独立的微型芯片，拥有自己的CPU、内存、存储和网口。它和主CPU完全独立——只要服务器接通电源，BMC就在工作，哪怕服务器是关机状态。

各厂商叫法：

戴尔：iDRAC（Integrated Dell Remote Access Controller）
惠普：iLO（Integrated Lights-Out）
联想：XClarity Controller
超微：IPMI/BMC
通用标准：IPMI（Intelligent Platform Management Interface）

核心功能：

功能	说明
远程开关机/重启	即使操作系统崩溃也能强制重启
远程控制台	通过浏览器看到服务器屏幕，像坐在机房一样操作
虚拟光驱/软盘	挂载本地ISO镜像远程安装操作系统
硬件监控	实时查看温度、电压、风扇转速、功耗
告警推送	硬件故障时发送邮件/SNMP Trap/短信告警
日志记录	硬件事件日志，用于故障回溯
固件升级	远程升级BIOS、BMC固件、阵列卡固件

经验：IDC机房的服务器，一年也去不了几次。系统安装、故障恢复、固件升级，全部通过BMC远程完成。没有BMC的服务器，在数据中心里等同于"盲盒"。

四、第三部分：核心技术——RAID磁盘阵列

RAID是服务器存储的灵魂。理解RAID，是区分"会装系统"和"懂服务器"的关键分界线。

4.1 RAID基本概念

RAID（Redundant Array of Independent Disks，独立磁盘冗余阵列） 将多块物理硬盘组合成一个逻辑盘，达成三个目标：

提升性能：多块盘并行读写
数据冗余：一块或几块盘故障，数据不丢失
容量聚合：多块小盘拼成一个大盘

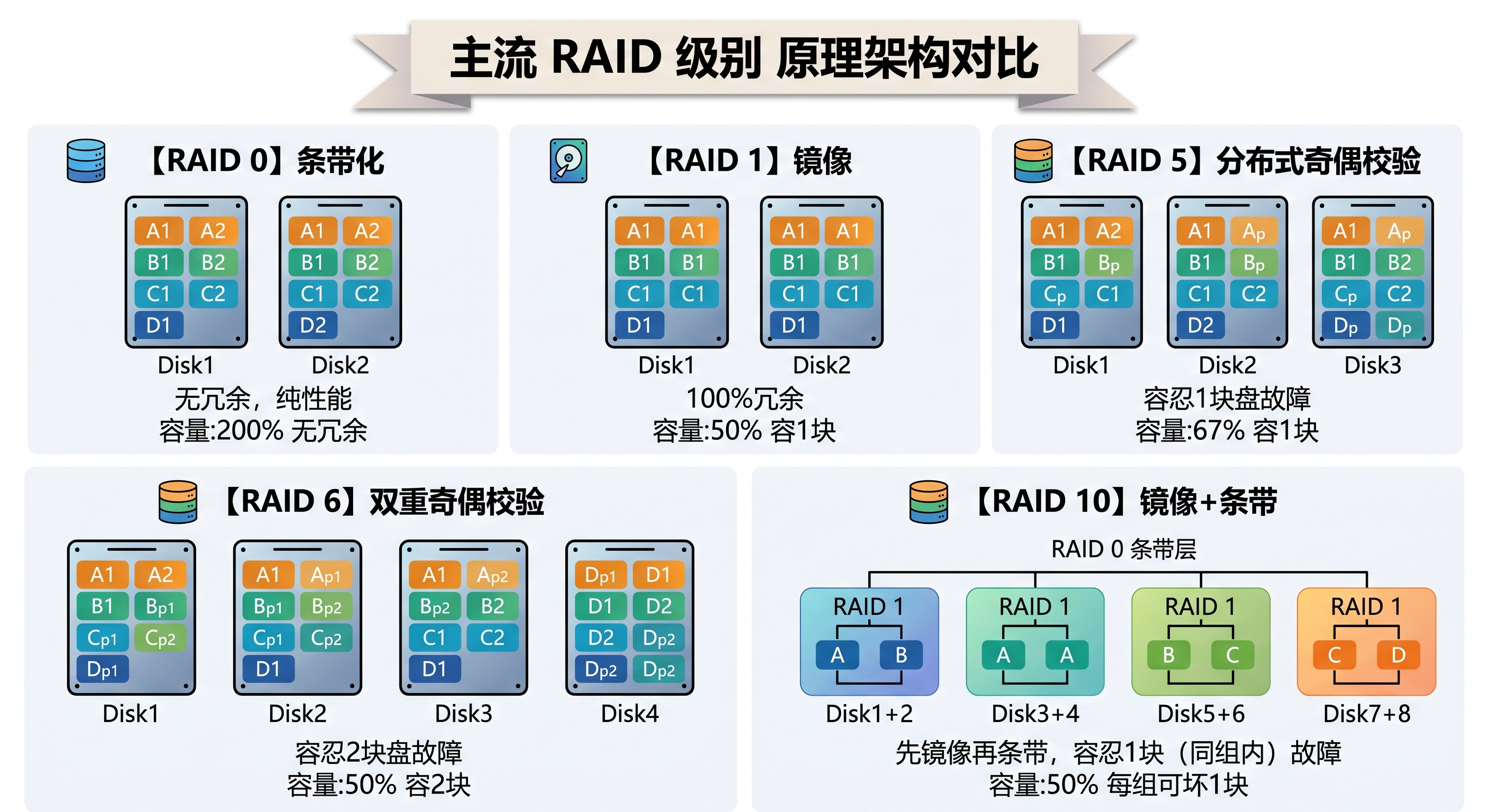

图4：主流RAID级别原理架构示意图

4.2 RAID级别对比总表

级别	最少盘数	容量利用率	读性能	写性能	容错能力	典型场景
RAID 0	2	100%	★★★★★	★★★★★	无，坏一块全丢	临时数据、缓存、已做副本的数据
RAID 1	2	50%	★★★★	★★	坏1块	系统盘、日志盘
RAID 5	3	(N-1)/N	★★★★	★★	坏1块	读取密集：文件共享、Web静态资源
RAID 6	4	(N-2)/N	★★★★	★	坏2块	大容量归档、冷数据存储
RAID 10	4	50%	★★★★★	★★★★	每组坏1块	数据库、虚拟化（首选！）

4.3 各RAID级别详解

RAID 0（条带化）：

数据分成条带，轮流写入各盘
读写性能=各盘之和，极快
没有任何冗余，任何一块盘坏=全部数据报废
⚠️ 生产环境严禁单独使用RAID 0存放重要数据

RAID 1（镜像）：

两块盘互为镜像，100%冗余
读性能略快（可从两块盘同时读），写性能等于单盘
磁盘利用率只有50%，成本高

RAID 5（分布式奇偶校验）：

数据和奇偶校验信息分散存储在所有盘中
读性能好，写性能有惩罚（每次写都要计算校验码并更新校验块）
容忍1块盘故障，但重建过程极其漫长且风险高（重构时再坏一块=全丢）
⚠️ 大容量盘（>2TB）不推荐RAID 5，重建期间发生二次故障的概率已不容忽视

RAID 6（双重奇偶校验）：

类似RAID 5，但使用两套独立的奇偶校验算法
容忍任意2块盘同时故障
写惩罚比RAID 5更严重，性能偏弱
适用于大容量冷存储和归档

RAID 10（镜像+条带）：

先做RAID 1镜像组，再对镜像组做RAID 0条带
兼顾性能与冗余，是OLTP数据库和虚拟化场景的金标准
磁盘利用率仅50%
只要不在同一镜像组内两块盘同时坏，数据安全

4.4 生产环境RAID选型建议

业务场景	推荐RAID级别	理由
数据库（OLTP）	RAID 10	随机读写性能极致，容错好
虚拟化宿主机	RAID 10	多VM并发IO，需要高随机性能
文件服务器	RAID 5 / RAID 6	顺序读写为主，容量优先
备份服务器	RAID 6	大容量，需要高容错
日志/监控	RAID 1 / RAID 10	写入密集，稳定性要求高
系统盘（OS）	RAID 1	容量需求小，可靠性最重要

选型建议：能用RAID 10就不用RAID 5。省那点硬盘钱，远不够赔数据丢失的损失。特别是2TB以上大容量盘，RAID 5重建时间可能长达几十个小时，这期间再坏一块盘就真的悲剧了。

五、第四部分：服务器硬件参数解读与选型规范

选服务器不是"配置越高越好"，而是按业务需求精准匹配。配错了，要么性能过剩浪费预算，要么成为瓶颈拖垮业务。

5.1 从业务需求倒推硬件配置

业务类型	特征	CPU	内存	存储	网络
计算型（AI训练、科学计算）	CPU密集	多核高频，考虑GPU	中等	快速读写，NVMe	高速互联
存储型（文件服务器、备份）	IO密集	中低端即可	中等	大容量+RAID 6	万兆
数据库型	内存+IO密集	高频中核数	尽量大	RAID 10 NVMe	万兆+
Web/应用型	均衡型	中端多核	中等偏大	RAID 1/10 SSD	千兆聚合
虚拟化宿主机	全都要	多核	极大（TB级）	RAID 10 NVMe	万兆/25G

5.2 生产环境硬件选型红线

以下是运维团队必须遵守的底线：

禁止使用任何家用级配件：主板、内存、硬盘、电源必须全部是企业级
冗余电源强制要求：单电源=无冗余=不允许上线
系统盘必须做RAID 1：跑操作系统的两块盘必须镜像
数据盘必须有冗余：RAID级别至少容忍1块盘故障（RAID 0禁止用于生产数据）
内存必须带ECC：非ECC内存在服务器上用的是"危险行为"
风扇必须N+1冗余：单个风扇故障不应导致系统过热
禁用桌面级SSD：桌面SSD没有断电保护电容，服务器突然断电可能导致数据损坏
硬盘必须支持热插拔：故障换盘不能要求关机

六、第五部分：服务器硬件指示灯与故障判断

服务器前后都布满了指示灯，它们是最直观的"体检报告"。

6.1 常见指示灯含义

指示灯	颜色/状态	含义
电源灯	绿色常亮	正常通电运行
	绿色闪烁	已通电但处于待机（S5状态）
	琥珀色	电源故障
	熄灭	无电源输入
硬盘灯	绿色常亮	硬盘正常工作
	绿色闪烁	正在读写
	琥珀色常亮	硬盘故障，需更换！
	琥珀色闪烁	RAID重建中（可预测故障预警）
告警灯（!）	琥珀色/红色	硬件故障告警，查看BMC日志
定位灯（UID）	蓝色闪烁	远程开启了定位指示，方便机房人员找到这台机器
网口灯	绿色亮+黄色闪	链路正常+有数据传输
	熄灭	网线未插好或对端设备断电

6.2 硬盘指示灯专项解读

企业级硬盘的指示灯是业务连续性的晴雨表：

持续绿：硬盘健康，一切正常
持续琥珀色/红色：硬盘已经坏了或处于Failure状态，立即换
慢闪琥珀色（约1秒1次）：硬盘处于预故障（Predictive Failure） 状态。SMART检测到异常指标但硬盘还能用——这是给你的预警窗口期，尽快安排更换
快闪琥珀色（约4Hz）：RAID重建正在进行中

老张提醒：看到琥珀色闪就立即处理，不要拖。很多故障从预警到彻底挂掉只有几天甚至几小时。

七、第六部分：服务器常见硬件故障及排查思路

图5：服务器硬件故障标准排查流程图

7.1 典型故障及排查

故障现象	可能原因	排查步骤
上电无法开机	电源模块故障、主板供电电路烧毁	1) 检查电源灯是否亮 2) 换PDU口/电源线 3) 换电源模块 4) 如仍不行，可能主板故障
反复重启	内存故障、CPU过热、主板电容爆浆	1) 进入BMC查看硬件日志 2) 拔掉所有内存，只留1条测试 3) 替换内存槽位 4) 检查CPU温度
风扇狂转不止	机房温度过高、散热通道堵塞、传感器故障	1) 检查机房空调 2) 清理机箱防尘网 3) 查看BMC温度读数 4) 如温度正常但风扇狂转，可能BMC/传感器故障
硬盘掉线/离线	硬盘物理损坏、背板接口故障、阵列卡问题	1) 观察硬盘灯颜色 2) 进入阵列卡管理界面查看状态 3) 换槽位测试（排除背板问题） 4) 更换硬盘
内存报错	内存条坏块、插槽接触不良、不兼容	1) BMC日志定位报错DIMM编号 2) 重新插拔该内存条 3) 更换到其他槽位测试 4) 更换内存条
网卡链路频繁断开	网线/光模块故障、交换机端口问题、网卡硬件故障	1) 换网线/光模块 2) 换交换机端口 3) 用 `ethtool` 查看链路状态 4) 换网卡

老张经验：服务器故障排查就一句口诀——先外围再核心，先简单再复杂。电源线松了、网线松了、硬盘没插紧，这三样占了机房故障的30%以上。别一上来就怀疑CPU坏了。

八、第七部分：重点回顾（核心考点复盘）

Q1：服务器硬件与家用PC的核心区别是什么？

答案：服务器设计围绕7×24×365不间断运行，核心差异体现在：

可靠性：使用ECC纠错内存、冗余电源/风扇，单点故障不影响运行
扩展性：支持多路CPU、数十条内存槽、大量PCIe通道
可管理性：配备BMC/iLO/iDRAC远程管理芯片，支持带外管理
生命周期：5-7年设计寿命，用料标准远超消费级
适用环境：需恒温恒湿机房，而非普通办公环境

Q2：机架式服务器的"U"是什么含义？常见规格有哪些？

答案：

U（Rack Unit） 是机架式服务器的高度单位，1U=1.75英寸=44.45mm
常见规格：1U（高密度Web节点）、2U（通用主力，支持更多硬盘和扩展卡）、4U（大容量存储或GPU服务器）
所有机架设备宽度统一为19英寸，安装在标准机柜中

Q3：ECC内存的原理和作用是什么？

答案： ECC（纠错码）内存在每个数据字节外增加校验位，利用纠错算法实现：

自动检测并纠正单比特错误（由宇宙射线、电磁干扰引发的比特翻转）
检测（但无法纠正）双比特错误，并触发告警
是服务器核心可靠性保障技术之一，非ECC内存在服务器上禁止使用

Q4：RAID 5 和 RAID 10 的根本区别是什么？什么场景选哪个？

答案：

RAID 5：分布式奇偶校验，磁盘利用率(N-1)/N，读性能好但写性能有惩罚，仅容忍1块盘故障。适用于读多写少的大容量存储场景。
RAID 10：先镜像后条带，磁盘利用率50%，读写性能均佳，是OLTP数据库和虚拟化宿主机的首选。
关键差异：RAID 10重建速度快、二次故障风险低；RAID 5用大容量盘时重建极其漫长且风险高，2TB以上大容量盘不推荐RAID 5。

Q5：什么是BMC？它的核心功能有哪些？

答案： BMC（基板管理控制器）是主板上独立于主CPU的微型管理芯片，拥有独立的CPU、内存、存储和网口，只要接通电源即可工作。核心功能包括：远程开关机/重启、远程控制台（KVM）、虚拟光驱远程安装系统、硬件状态监控（温度/电压/风扇）、告警推送、日志记录、固件升级。各厂商有各自品牌名（Dell iDRAC、HP iLO、联想XClarity等），底层均遵循IPMI标准。

Q6：冗余电源有哪几种工作模式？

答案：常见的冗余模式：

1+1冗余：两个电源模块，任一模块可独立支撑整机功率
负载均衡模式：双电源同时工作，各承担约50%负载
主备模式：一个满负荷运行，另一个待机热备
N+1冗余：N个电源即可满足需求，额外1个做冗余备份

Q7：服务器硬盘的SAS接口和SATA接口有什么区别？

答案：

SAS（Serial Attached SCSI）：服务器硬盘主力接口，12Gbps带宽，支持双端口（可同时连接两个控制器），并发命令队列更深，SAS控制器可向下兼容SATA盘
SATA：6Gbps带宽，单端口，命令队列浅，SATA控制器无法识别SAS盘
企业级高可靠性场景优先选择SAS接口硬盘

Q8：生产环境服务器硬件选型有哪些红线？

答案：关键红线包括：

禁止使用任何家用级配件
电源必须1+1冗余，单电源禁止承载生产业务
系统盘必须做RAID 1镜像
数据盘必须有冗余，严禁RAID 0存放生产数据
内存必须支持ECC
硬盘必须支持热插拔
禁用无断电保护的桌面级SSD

九、结尾：硬件常识速查表

服务器形态速查

类型	部署密度	扩展性	适合场景
塔式	极低	强	小企业、分支办公室
机架1U	高	弱	Web节点、负载均衡
机架2U	中高	中	通用主力，数据中心标配
机架4U	中	强	存储服务器、GPU服务器
刀片	极高	弱	大规模虚拟化集群

RAID速查

RAID	最少盘	利用率	性能	容错	推荐场景
0	2	100%	极好	无	临时/缓存（不推荐生产数据）
1	2	50%	好	1块	系统盘、日志盘
5	3	(N-1)/N	读好写差	1块	文件共享（不推荐大容量盘）
6	4	(N-2)/N	读好写更差	2块	大容量归档
10	4	50%	极好	≥1块	数据库、虚拟化首选

关键参数速查

组件	关键参数	企业级标识
CPU	核心数、线程数、L3缓存、UPI链路数	Intel Xeon / AMD EPYC
内存	容量、ECC、RDIMM/LRDIMM、通道数	ECC + Registered
硬盘	接口(SAS/SATA/NVMe)、转速、MTBF	SAS 12Gbps / NVMe U.2
网卡	速率、电口/光口、多端口	10GbE SFP+ / 25GbE
电源	功率、转换效率（钛金/白金）、冗余模式	1+1冗余，80 PLUS白金以上
RAID卡	缓存大小、BBU/SuperCap、支持级别	硬件RAID + 断电保护

最后说几句：服务器硬件知识是运维工程师的基本功。你可以不会写Shell脚本，但必须能一眼看出硬盘报警灯的颜色意味着什么；你可以不精通内核调优，但必须知道RAID 10为什么是数据库的不二之选。机房里的每一台设备，都是企业数据的承载者，也是我们的职责所在。搞懂了硬件，你才能真正理解上层软件为什么这样设计

目录
