路由策略与路由控制实验
2026-02-08
网络
00
ENSP路由
请注意，本文编写于 55 天前，最后修改于 5 天前，其中某些信息可能已经过时。

目录

实验任务
实验步骤
（1）互联接口、环回接口IP地址配置
（2）配置OSPF、IS-IS
（3）在AR1上引入直连路由
（4）在AR2上配置过滤策略
（5）在AR3上将OSPF路由引入到IS-IS

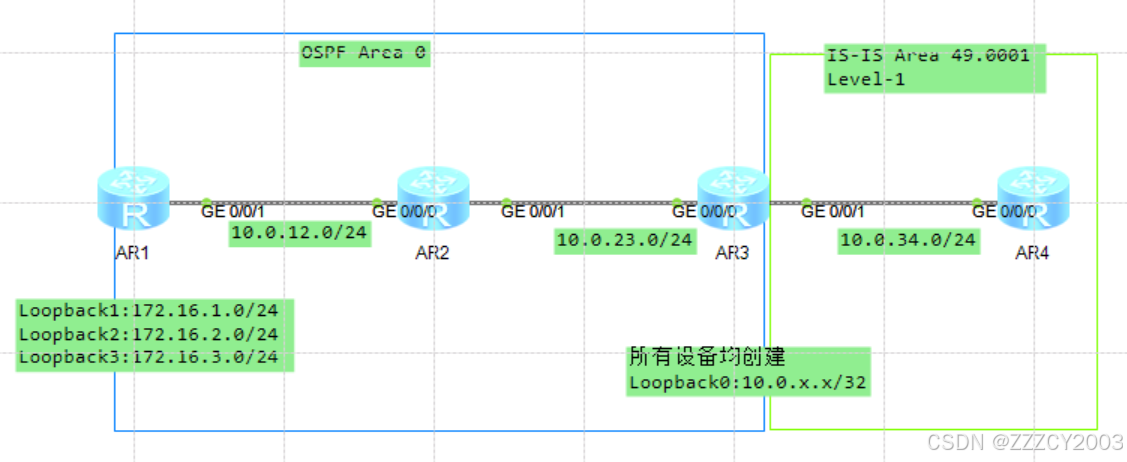

​ AR1、AR2、AR3在互联接口、Loopback0接口上激活OSPF。AR3、AR4属于IS-IS Area 49.0001，这两者都是Level-1路由器，AR3、AR4的系统ID采用0000.0000.000x格式，其中x为设备编号

​ AR1上存在三个业务网段A、B、C（分别用Loopback1、2、3接口路由模拟），在AR1上将直连路由引入到OSPF中，但是OSPF域内的路由器上不需要C业务的路由，为此在AR1上引入直连路由时通过Route-Policy过滤引入的路由

​ AR2上不选哟A业务网段的路由，但是AR3上需要A、B业务网段的路由，为此在AR2上配置Filter-Policy对OSPF接收的路由进行过滤

​ IS-IS域内的路由器需要访问A业务，因此需要在AR3上执行路由重分发，将OSPF路由引入到IS-IS，但是IS-IS域内的路由器不需要访问B业务，为此在AR1上引入直连路由时为A、B业务网段路由打上不同的路由标记，AR3上执行重分发时根据路由标记过滤B业务网段路由

实验任务

  1. 设备基础IP地址配置
  2. 配置AR1、AR2、AR3之间的OSPF，在互联接口、Loopback0接口上激活OSPF。在AR3、AR4之间配置IS-IS
  3. 在AR1上将直连路由引入到OSPF中，同时配置路由策略不引入C业务网段的路由，将A、B业务网段路由分别打上路由标记10、20
  4. 在AR2上配置Filter-Policy对接收的OSPF路由进行过滤，只接受B业务网段的路由
  5. 在AR3上将OSPF路由引入到IS-IS中，通过Route-Policy匹配路由标记，只引入A业务网段的OSPF外部路由

实验步骤

（1）互联接口、环回接口IP地址配置

展开代码
# AR1配置
[AR1]interface GigabitEthernet 0/0/1
[AR1-GigabitEthernet0/0/1]ip address 10.0.12.1 24
[AR1-GigabitEthernet0/0/1]q
[AR1]interface LoopBack 0
[AR1-LoopBack0]ip address 10.0.1.1 32
[AR1-LoopBack0]q
[AR1]interface LoopBack 1
[AR1-LoopBack1]ip address 172.16.1.1 24
[AR1-LoopBack1]q
[AR1]interface LoopBack 2
[AR1-LoopBack2]ip address 172.16.2.1 24
[AR1-LoopBack2]q
[AR1]interface LoopBack 3
[AR1-LoopBack3]ip address 172.16.3.1 24
[AR1-LoopBack3]q
[AR1]

# AR2配置
[AR2]interface GigabitEthernet 0/0/0
[AR2-GigabitEthernet0/0/0]ip address 10.0.12.2 24
[AR2-GigabitEthernet0/0/0]q
[AR2]interface LoopBack 0
[AR2-LoopBack0]ip address 10.0.2.2 32
[AR2-LoopBack0]q
[AR2]interface GigabitEthernet 0/0/1
[AR2-GigabitEthernet0/0/1]ip address 10.0.23.2 24
[AR2-GigabitEthernet0/0/1]q
[AR2]

# AR3配置
[AR3]interface GigabitEthernet 0/0/0
[AR3-GigabitEthernet0/0/0]ip address 10.0.23.3 24
[AR3-GigabitEthernet0/0/0]q
[AR3]interface GigabitEthernet 0/0/1
[AR3-GigabitEthernet0/0/1]ip address 10.0.34.3 24
[AR3-GigabitEthernet0/0/1]q
[AR3]interface LoopBack 0
[AR3-LoopBack0]ip address 10.0.3.3 32
[AR3-LoopBack0]q
[AR3]

# AR4配置
[AR4]interface GigabitEthernet 0/0/0
[AR4-GigabitEthernet0/0/0]ip address 10.0.34.4 24
[AR4-GigabitEthernet0/0/0]q
[AR4]interface LoopBack 0
[AR4-LoopBack0]ip address 10.0.4.4 32
[AR4-LoopBack0]q
[AR4]

（2）配置OSPF、IS-IS

​ AR1、AR2、AR3使用Loopback0接口地址作为Router ID，在互联接口、Loopback0接口上激活OSPF

展开代码
# AR1配置
[AR1]ospf 1 router-id 10.0.1.1
[AR1-ospf-1]area 0
[AR1-ospf-1-area-0.0.0.0]network 10.0.1.1 0.0.0.0
[AR1-ospf-1-area-0.0.0.0]network 10.0.12.1 0.0.0.0
[AR1-ospf-1-area-0.0.0.0]q
[AR1-ospf-1]q
[AR1]

# AR2配置
[AR2]ospf 1 router-id 10.0.2.2
[AR2-ospf-1]area 0
[AR2-ospf-1-area-0.0.0.0]network 10.0.2.2 0.0.0.0
[AR2-ospf-1-area-0.0.0.0]network 10.0.12.2 0.0.0.0
[AR2-ospf-1-area-0.0.0.0]network 10.0.23.2 0.0.0.0
[AR2-ospf-1-area-0.0.0.0]q
[AR2-ospf-1]q
[AR2]

# AR3配置
[AR3]ospf 1 router-id 10.0.3.3
[AR3-ospf-1]area 0
[AR3-ospf-1-area-0.0.0.0]network 10.0.3.3 0.0.0.0
[AR3-ospf-1-area-0.0.0.0]network 10.0.23.3 0.0.0.0
[AR3-ospf-1-area-0.0.0.0]q
[AR3-ospf-1]q
[AR3]

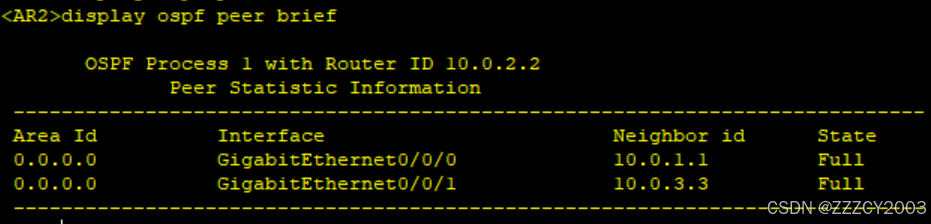

​ 在AR2上查看OSPF邻居关系的概要信息

展开代码
<AR2>display ospf peer brief

​ AR3、AR4上配置IS-IS，区域为49.0001，系统ID采用0000.0000.000x格式，两台设备都为Level-1路由器，在互联接口、AR4的Loopback0接口上激活IS-IS

展开代码
# AR3配置
[AR3]isis 1
[AR3-isis-1]is-level level-1
[AR3-isis-1]network-entity 49.0001.0000.0000.0003.00
[AR3-isis-1]q
[AR3]interface GigabitEthernet 0/0/2
[AR3-GigabitEthernet0/0/2]isis enable 1
[AR3-GigabitEthernet0/0/2]q
[AR3]interface GigabitEthernet 0/0/1
[AR3-GigabitEthernet0/0/1]isis enable 1
[AR3-GigabitEthernet0/0/1]q
[AR3]

# AR4配置
[AR4]isis 1
[AR4-isis-1]is-level level-1
[AR4-isis-1]network 49.0001.0000.0000.0004.00
[AR4-isis-1]q
[AR4]interface GigabitEthernet 0/0/0
[AR4-GigabitEthernet0/0/0]isis enable 1
[AR4-GigabitEthernet0/0/0]q
[AR4]interface LoopBack 0
[AR4-LoopBack0]isis en
[AR4-LoopBack0]isis enable 1
[AR4-LoopBack0]q
[AR4]

​ 在AR3上检查IS-IS邻居状态

展开代码

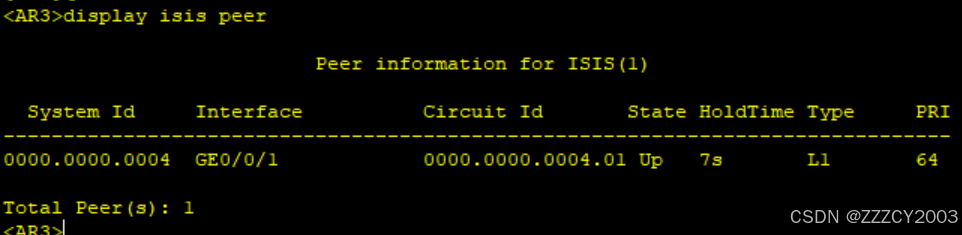

<AR3>display isis peer

（3）在AR1上引入直连路由

​ 在AR1上将直连路由引入到OSPF中，同时配置路由策略过滤C业务网段，将A、B业务网段路由分别打上路由标记10、20

展开代码
# 创建IP前缀列表1，匹配Loopback1接口路由（A业务）
[AR1]ip ip-prefix 1 index 10 permit 172.16.1.0 24 greater-equal 24 less-equal 24

# 创建IP前缀列表2，匹配Loopback2接口路由（B业务）
[AR1]ip ip-prefix 2 index 10 permit 172.16.2.0 24 greater-equal 24 less-equal 24

# 创建Route-Policy ren，并创建节点10、20，分别调用IP前缀列表1、2，打上路由标记
[AR1]route-policy ren permit node 10
Info: New Sequence of this List.
[AR1-route-policy]if-match ip-prefix 1
[AR1-route-policy]apply tag 10
[AR1-route-policy]q

[AR1]route-policy ren permit node 20
Info: New Sequence of this List.
[AR1-route-policy]if-match ip-prefix 2
[AR1-route-policy]apply tag 20
[AR1-route-policy]q
[AR1]

# 引入直连路由，调用Route-Policy ren
[AR1]ospf 1
[AR1-ospf-1]import-route direct route-policy ren

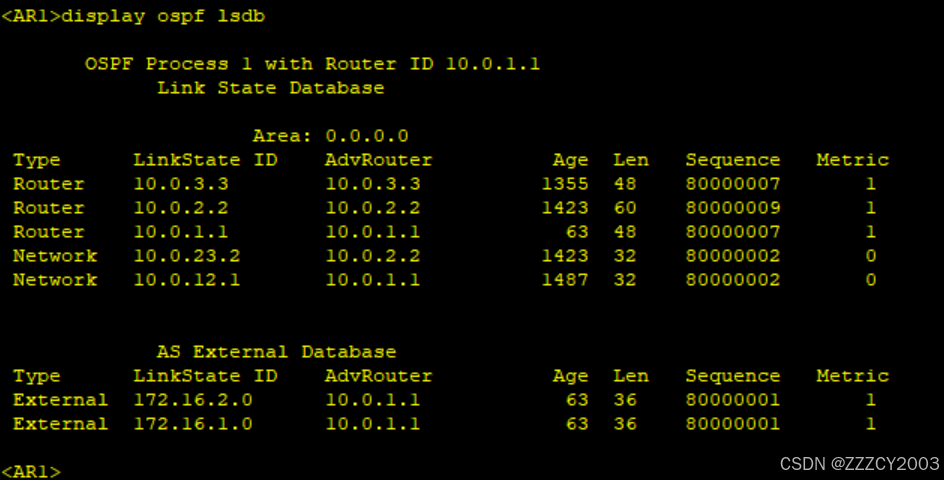

​ 在AR1上查看OSPF的LSDB

展开代码
<AR1>display ospf lsdb

​ Loopback1、2接口路由已经被成功引入到OSPF中

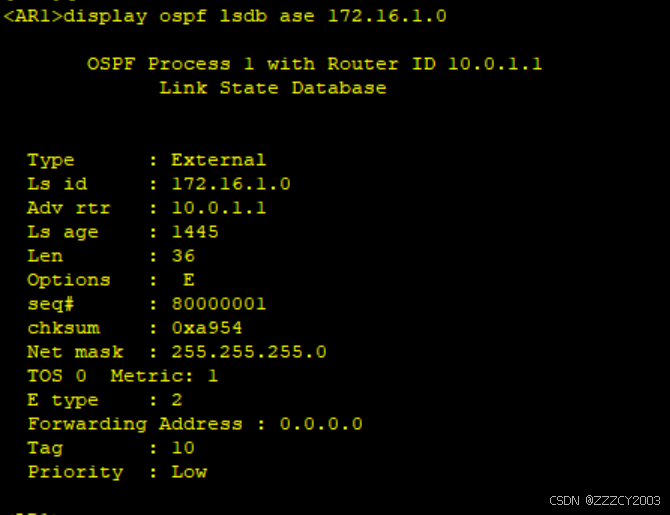

在AR1上查看OSPF的LSDB中AS-external LSA 172.16.1.0的相关信息

展开代码
<AR1>display ospf lsdb ase 172.16.1.0

​ 外部路由172.16.1.0/24已经被打上Tag 10

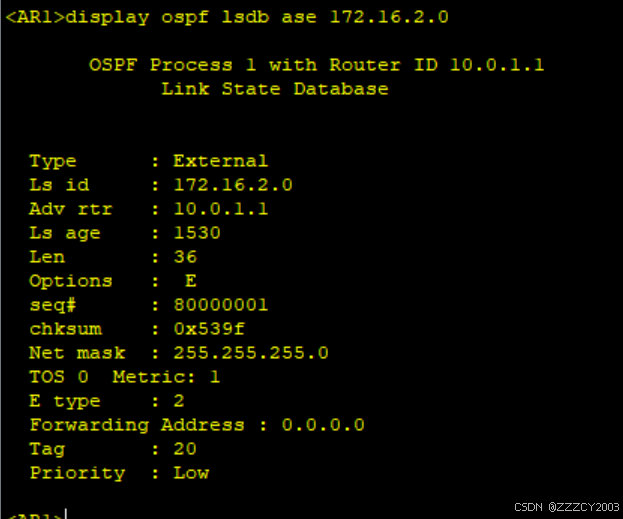

在AR1上查看OSPF的LSDB中AS-external LSA 172.16.2.0的相关信息

展开代码
<AR1>display ospf lsdb ase 172.16.2.0

​ 外部路由172.16.2.0/24已经被打上Tag 20

（4）在AR2上配置过滤策略

​ 在AR2上配置Filter-Policy对接收的OSPF路由进行过滤，只接受B业务网段的路由

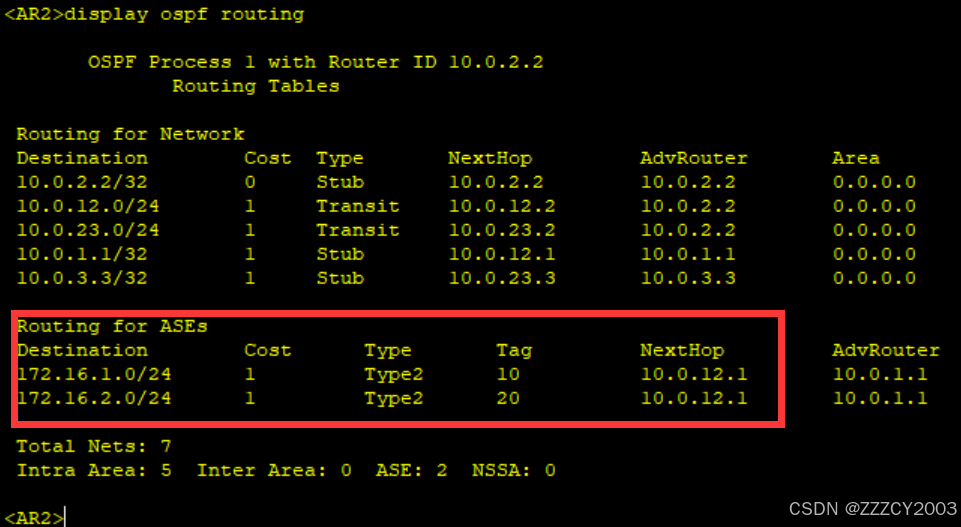

查看配置Filter-Policy前的OSPF路由表

展开代码

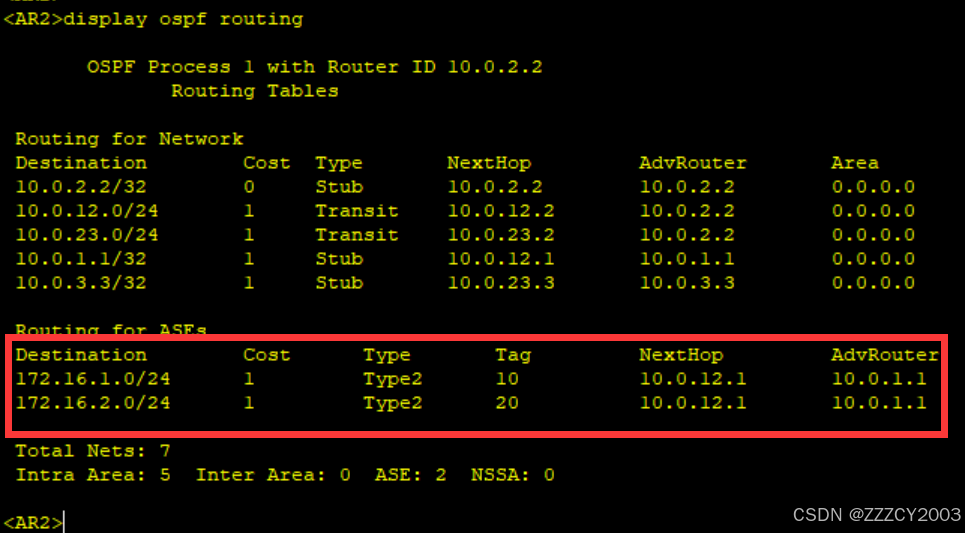

<AR2>display ospf routing

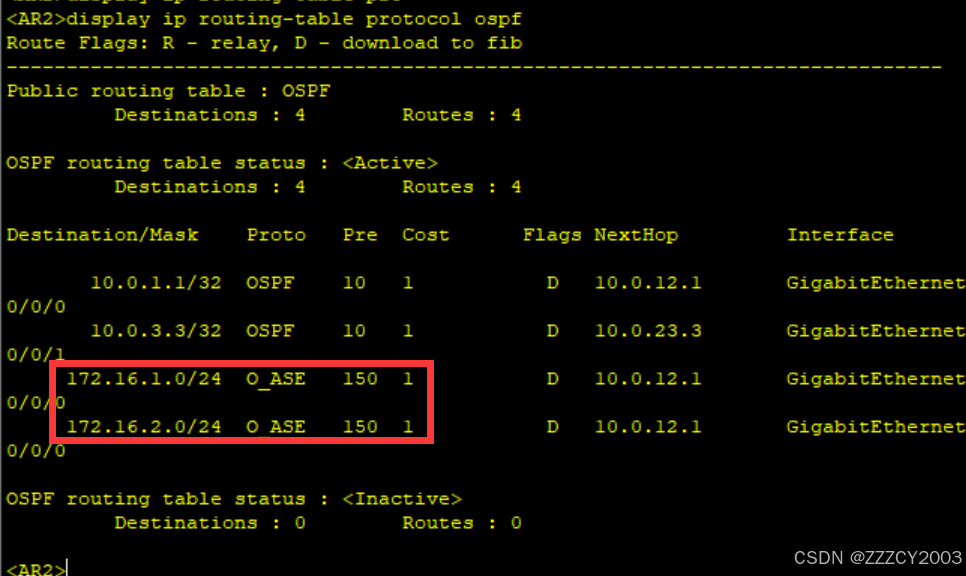

查看配置Filter-Policy前的IP路由表中的OSPF路由

展开代码
<AR2>display ip routing-table protocol ospf

​ 在OSPF路由表以及IP路由表中都可以看到OSPF外部路由172.16.1.0/24、172.16.2.0/24

配置Filter-Policy

展开代码
# 配置基础ACL
[AR2]acl number 2000
[AR2-acl-basic-2000]rule 5 deny source 172.16.1.0 0.0.0.255
[AR2-acl-basic-2000]rule 10 permit
[AR2-acl-basic-2000]q
[AR2]

# 在OSPF中部署入方向的Filter-Policy，调用ACL 2000
[AR2]ospf 1
[AR2-ospf-1]filter-policy 2000 import
[AR2-ospf-1]q
[AR2]

查看配置Filter-Policy后的OSPF的路由表

展开代码
<AR2>display ospf routing

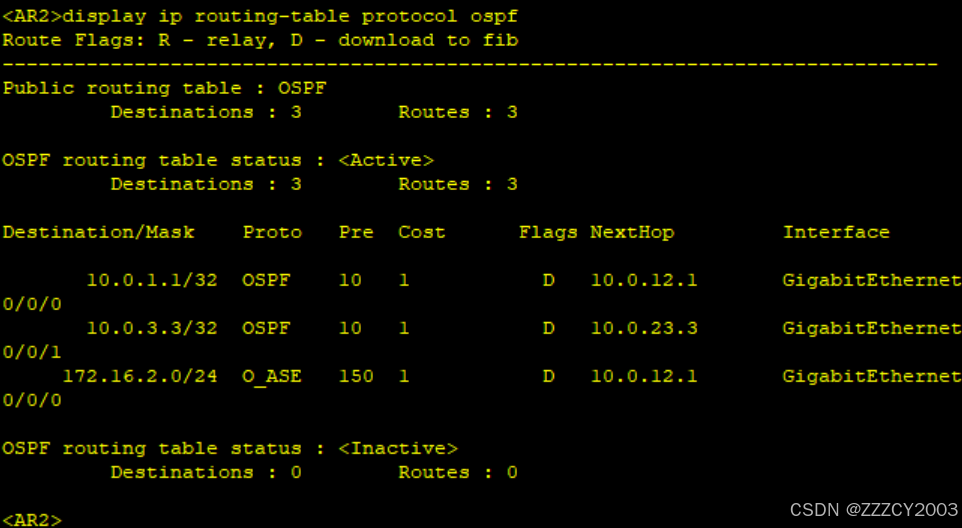

查看配置Filter-Policy后的IP路由表中的OSPF路由

展开代码
<AR2>display ip routing-table protocol ospf

​ 在IP路由表中路由172.16.2.0/24已经不存在，但是在OSPF路由表中依旧存在。这也验证了对于OSPF，Filter-Policy只是限制路由加入IP路由表，不影响本地的LSDB以及LSA的传递

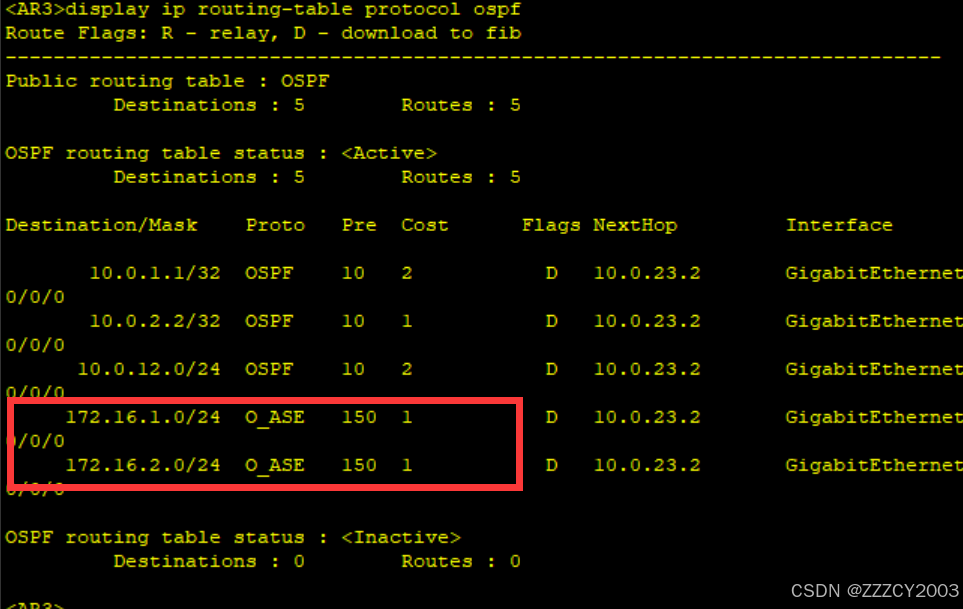

在AR3上查看IP路由表中的OSPF路由

展开代码
<AR3>display ip routing-table protocol ospf

​ AR3的的IP路由表中OSPF外部路由172.16.1.0/24、172.16.2.0/24依旧存在

（5）在AR3上将OSPF路由引入到IS-IS

​ 在AR3上将OSPF路由引入到IS-IS中，通过Route-Policy匹配路由标记，只引入A业务网段的OSPF外部路由

展开代码
# 创建Route-Policy ren
[AR3]route-policy ren permit node 10
Info: New Sequence of this List.
[AR3-route-policy]if-match tag 10
[AR3-route-policy]q
[AR3]

# 在IS-IS中引入OSPF路由，调用Route-Policy ren只引入A业务网段的OSPF外部路由
[AR3]isis 1
[AR3-isis-1]import-route ospf 1 level-1 route-policy ren
[AR3-isis-1]q
[AR3]

查看AR3的IS-IS路由表

展开代码

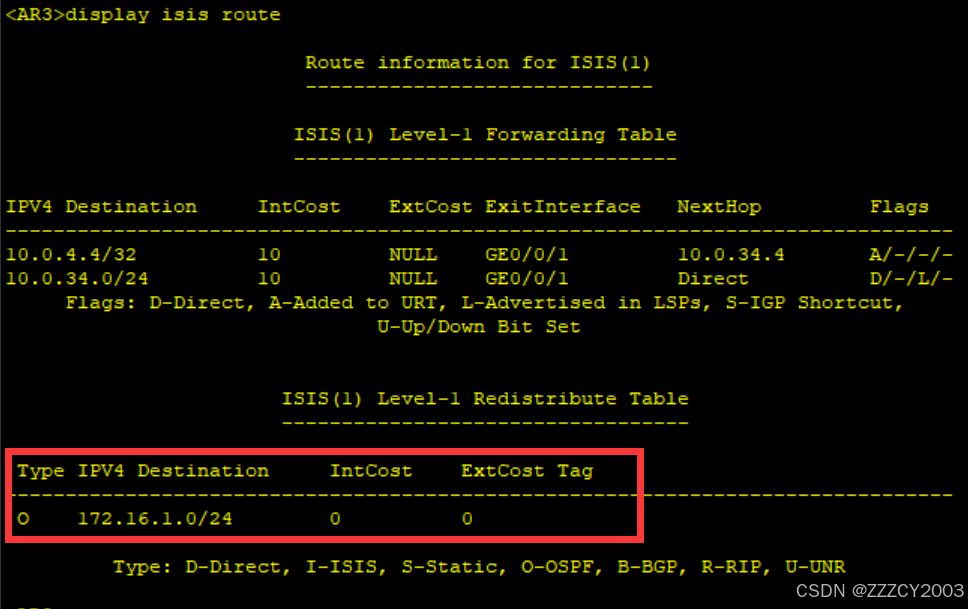

<AR3>display isis route

​ Level-1的路由重分发表中只有172.16.1.0/24
