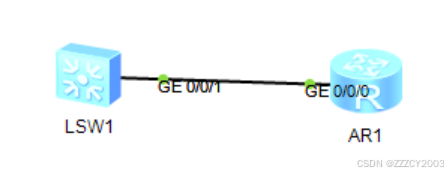

项目拓扑

项目任务

一、视图切换，配置设备名称

路由器进入系统视图，并配置设备名称

展开代码
<Huawei>system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]sysname AR1
[AR1]

路由器切换回用户视图，并保存设置

展开代码
[AR1]quit
<AR1>save
<AR1>

或者

[AR1]return
<AR1>save
<AR1>

交换机也是同路由器一样的操作命令

二、查看设备VRP版本

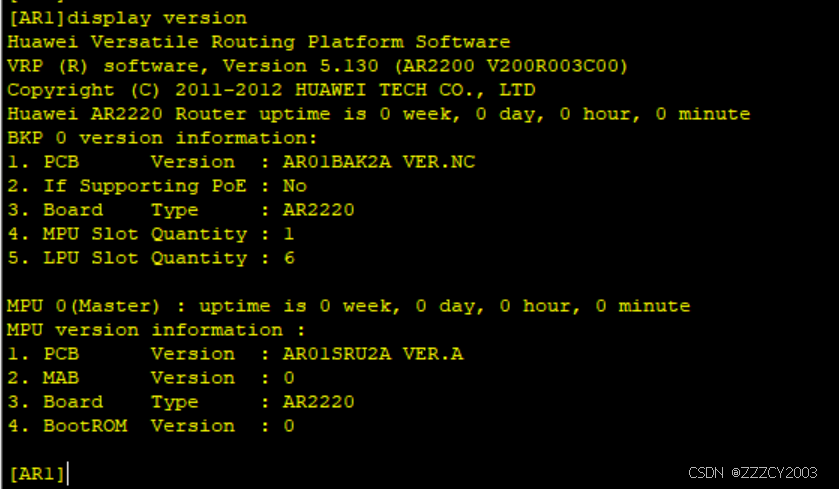

查看并记录AR1的版本

展开代码
[AR1]display version

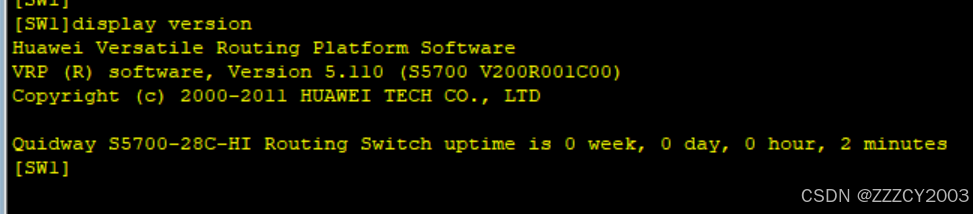

查看并记录SW1的版本

展开代码
[SW1]display version

三、熟悉在线帮助

​ 在路由器上要熟悉完全帮助和不完全帮助

完全帮助

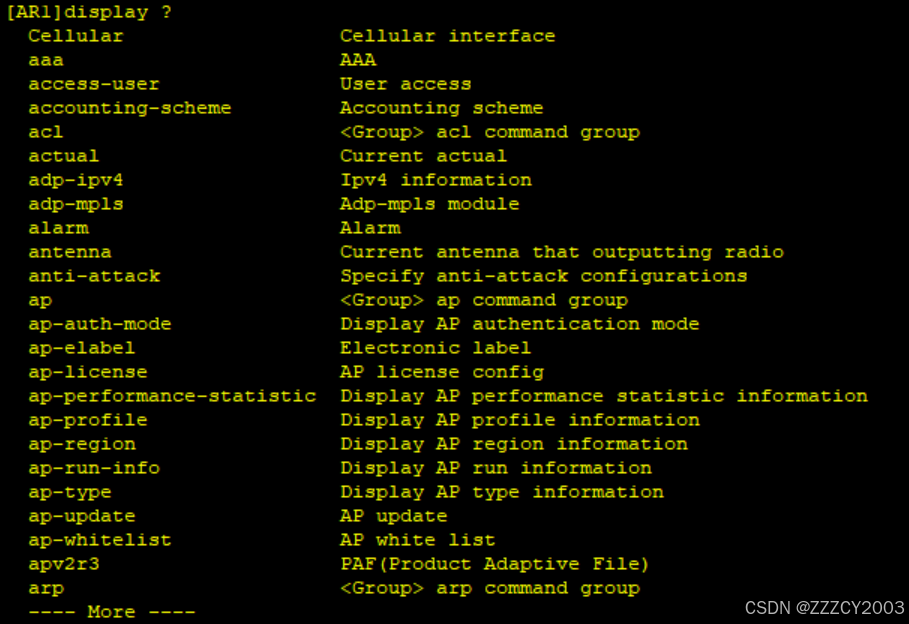

【1】显示display可以查看的所有命令

展开代码
[AR1]display ?

【2】显示用户视图下可以使用的所有命令

展开代码
<AR1>?

部分帮助

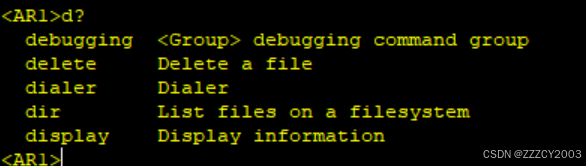

【1】用户视图下，显示所有以 “ d ” 开头的命令

展开代码
<AR1>d?

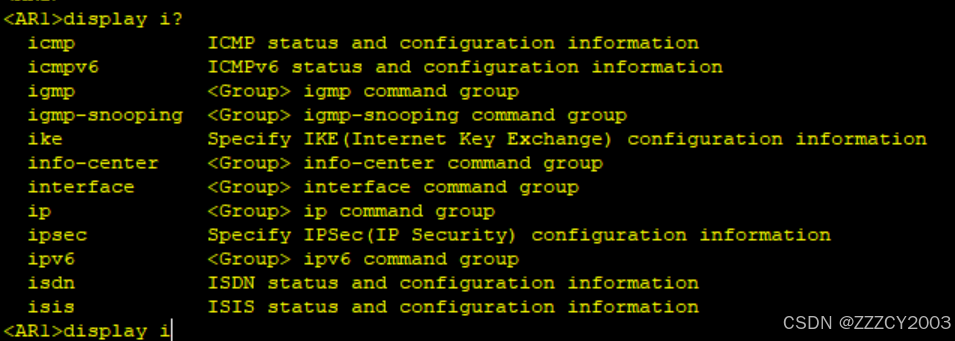

【2】显示display查询命令可以查看所有以 “ i ” 开头的命令

四、熟悉查询命令行使用

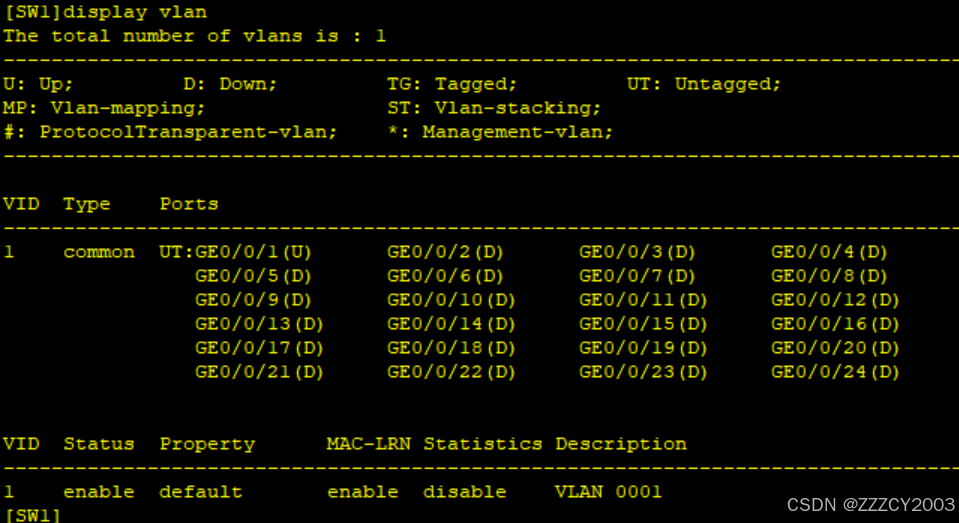

【1】使用查询命令行查看某个协议或服务的配置

展开代码
[SW1]display vlan

【2】使用查询命令行查看设备当前配置与起始配置

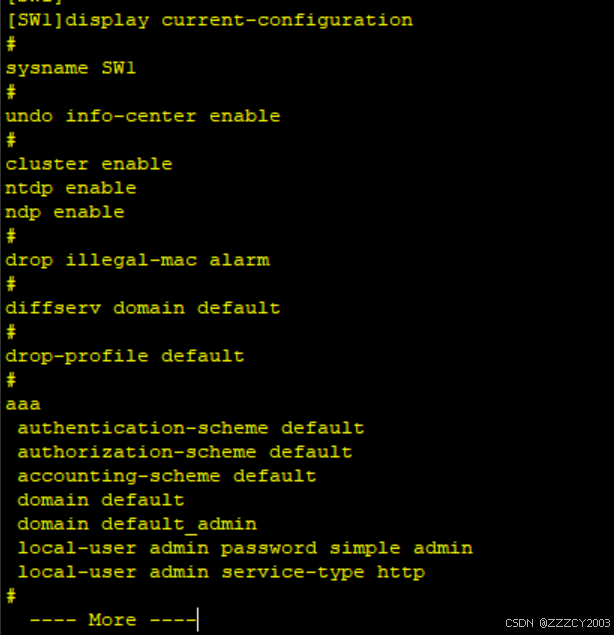

当前配置

展开代码
[SW1]display current-configuration

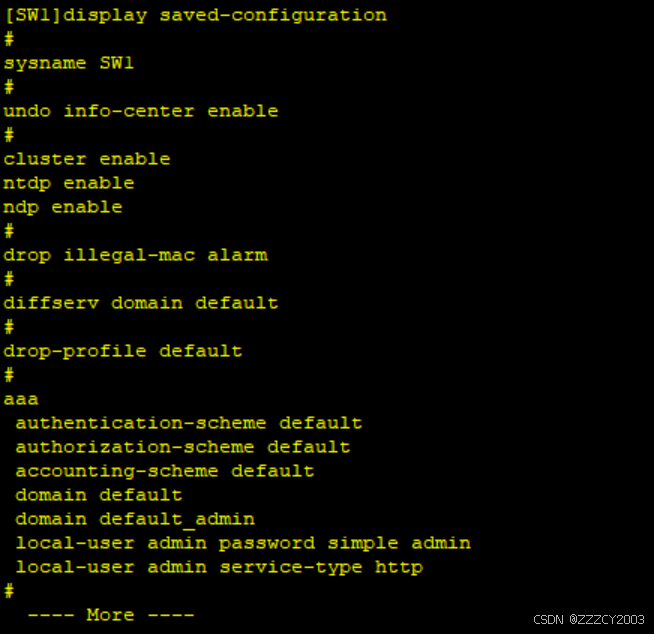

起始配置

展开代码
[SW1]display saved-configuration

【3】使用查询命令行查看当前视图下的配置

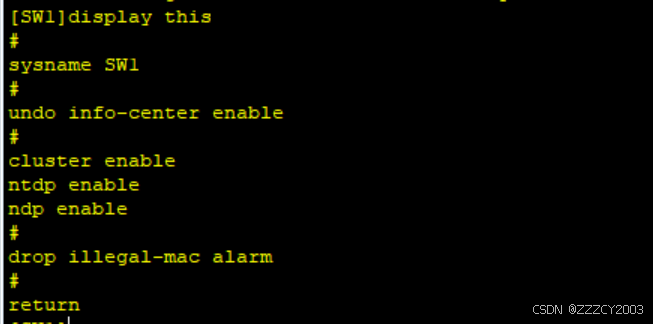

查看全局系统视图下的配置

展开代码
[SW1]display this

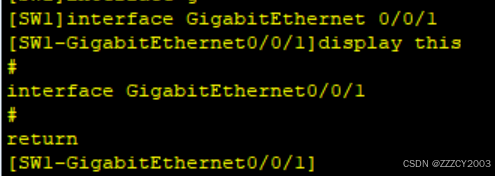

查看某接口视图下的配置

展开代码
[SW1]interface GigabitEthernet 0/0/1
[SW1-GigabitEthernet0/0/1]display this

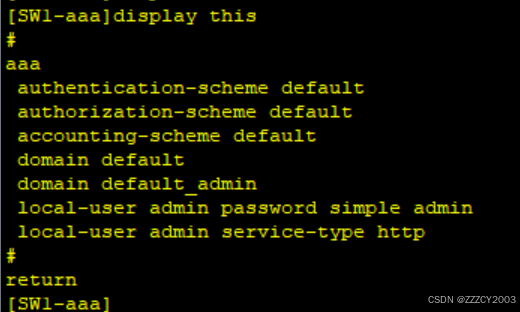

查看AAA视图下的配置

展开代码
[SW1-aaa]display this

五、设置命令行显示信息的过滤方式

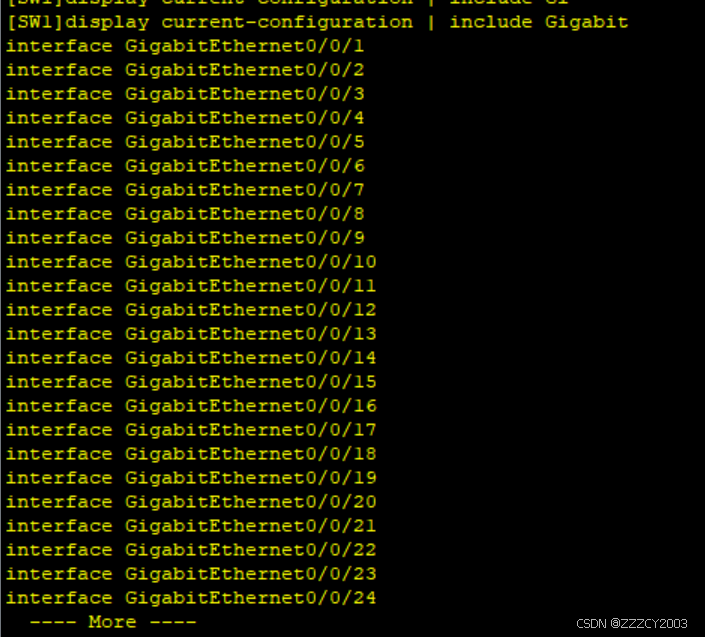

使用查询命令查看当前配置，设置过滤方式为包含字符串 “ Gigabit ” （过滤方式字符串 区分大小写）

展开代码
[SW1]display current-configuration | include Gigabit

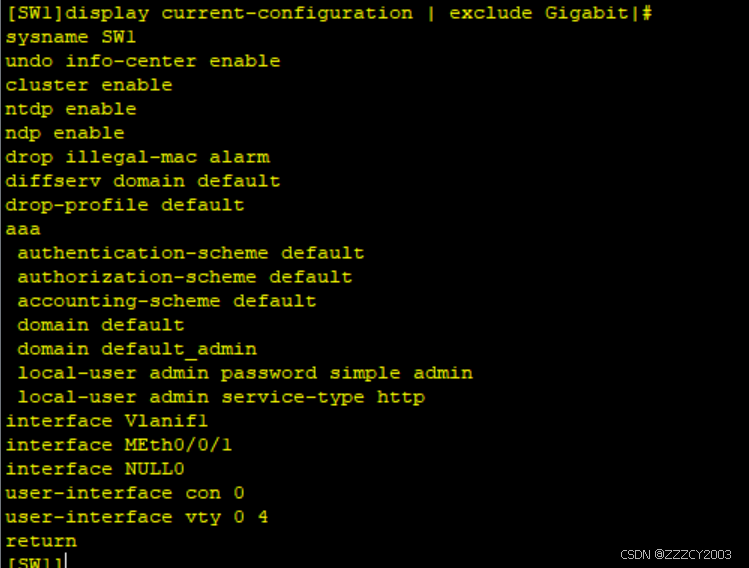

使用查询命令查看当前配置，设置过滤方式为不包含字符串 “ Gigabit ” 或 “ # ”（过滤方式字符串区分大小写）

展开代码
[SW1]display current-configuration | exclude Gigabit|#

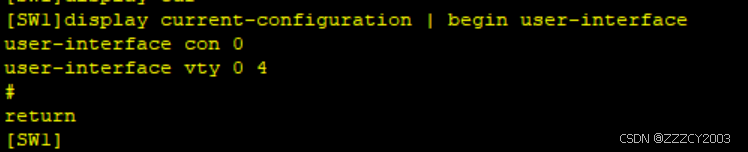

使用查询命令查看当前配置，设置过滤方式为匹配 “ user-interface ” 开始之后的配置

展开代码
[SW1]display current-configuration | begin user-interface

六、配置系统时钟

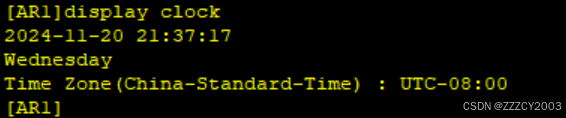

【1】显示当前时钟

展开代码
[AR1]display clock

【2】设置时区，名为Beijing，时区为东8区

展开代码
<AR1>clock timezone Beijing minus 8:00:00
# 东12时区使用minus，表示时间比UTC时间早；西时区使用add，表示时间比UTC时间迟

【3】设置当前日期和时间（将【1】）显示时间推迟一个小时

展开代码
<AR1>clock datetime 20:31:25 2024-11-20

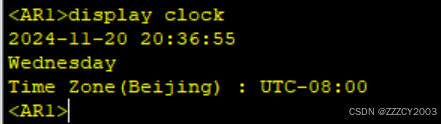

【4】再次显示当前时钟，确认配置修改

展开代码
<AR1>display clock

七、配置IP地址

路由器配置IP地址

展开代码
[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]ip address 10.0.0.1 24
[AR1-GigabitEthernet0/0/0]q
[AR1]

交换机配置IP地址

展开代码
[SW1]interface vlan1
[SW1-Vlanif1]ip address 10.0.0.2 24
[SW1-Vlanif1]q
[SW1]
**```**
