华为ENSP--ISIS路由协议
2026-02-08
网络
00
ENSPIS-IS协议
请注意，本文编写于 55 天前，最后修改于 5 天前，其中某些信息可能已经过时。

目录

项目背景
实验拓扑
项目目标
项目步骤
准备工作
（1）配置VLAN
S1配置
S2配置
S3配置
S5配置
S6配置
验证
（2）配置MSTP
S1配置
S2配置
S3配置
验证
（3）配置IP地址
SZ配置
GZ配置
BJ配置
LSP配置
S1配置
S2配置
S5配置
S6配置

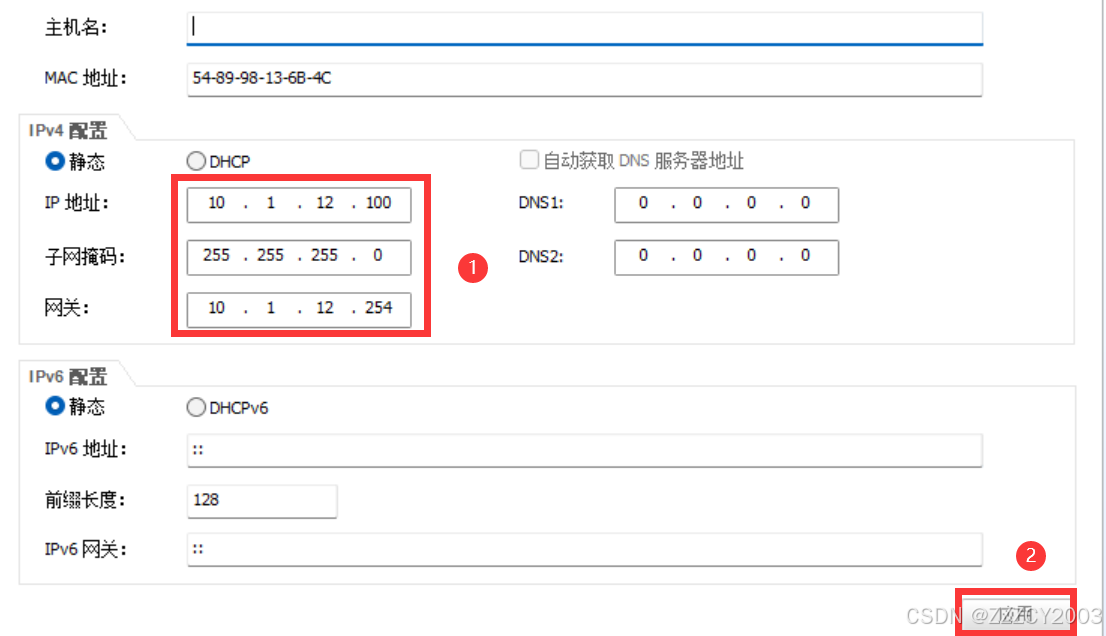

以PC1为例，配置IP地址、掩码、网关

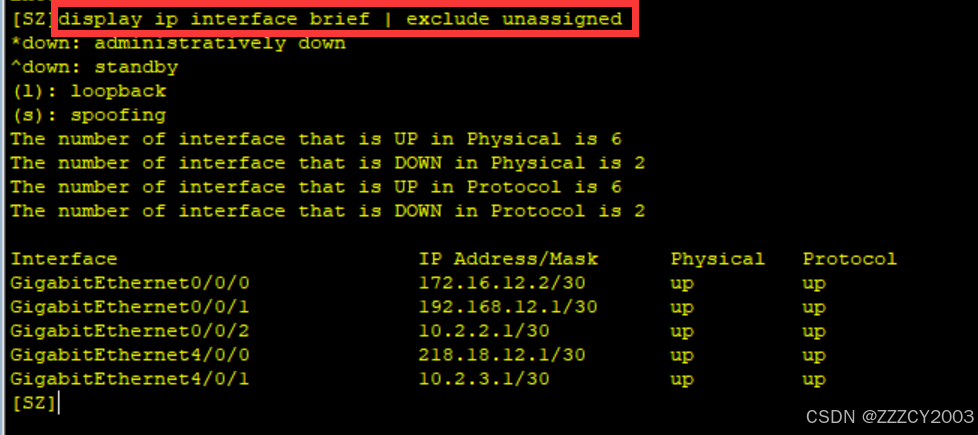

验证

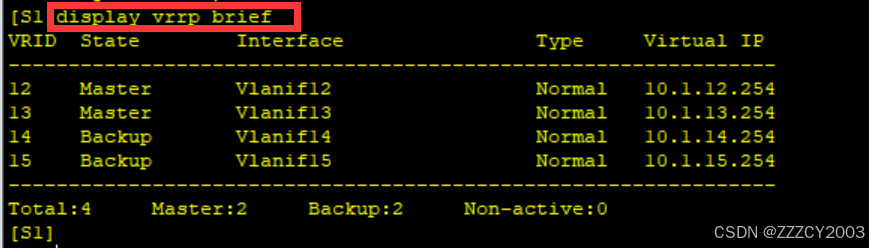

（4）配置VRRP
S1配置
S2配置
验证
（5）配置NAT
SZ配置
项目核心（IS-IS）
（1）配置IS-IS基本功能
SZ配置
S1配置
S2配置
S5配置
S6配置
（2）配置IS-IS验证
在深圳总部到分公司的两条链路中，配置IS-IS接口MD5验证
在深圳总部的IS-IS区域49.0001配置区域MD5验证
（3）配置IS-IS路由聚合
（4）配置IS-IS默认路由注入
（5）控制IS-IS DIS选举
（6）调整IS-IS接口计时器
验证（以SZ为例）

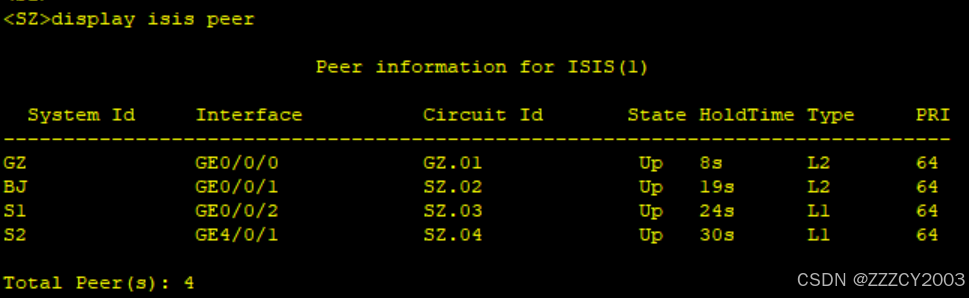

查看IS-IS邻居信息

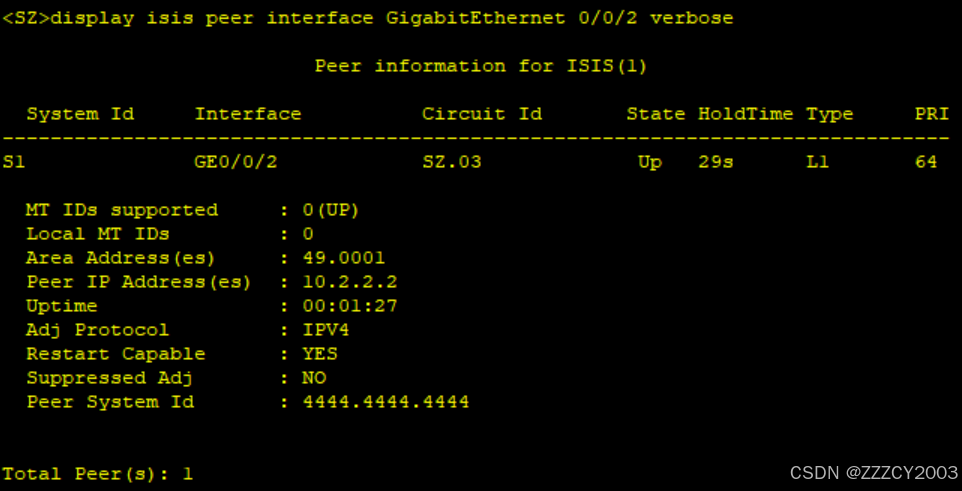

查看IS-IS邻居的详细信息

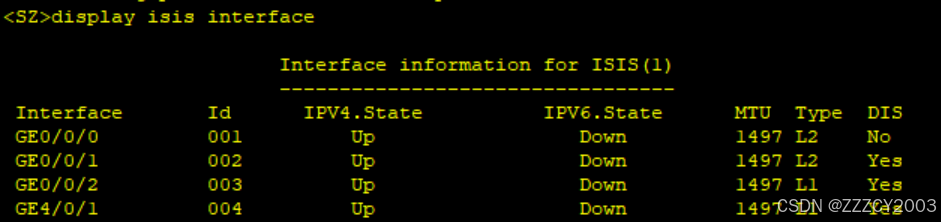

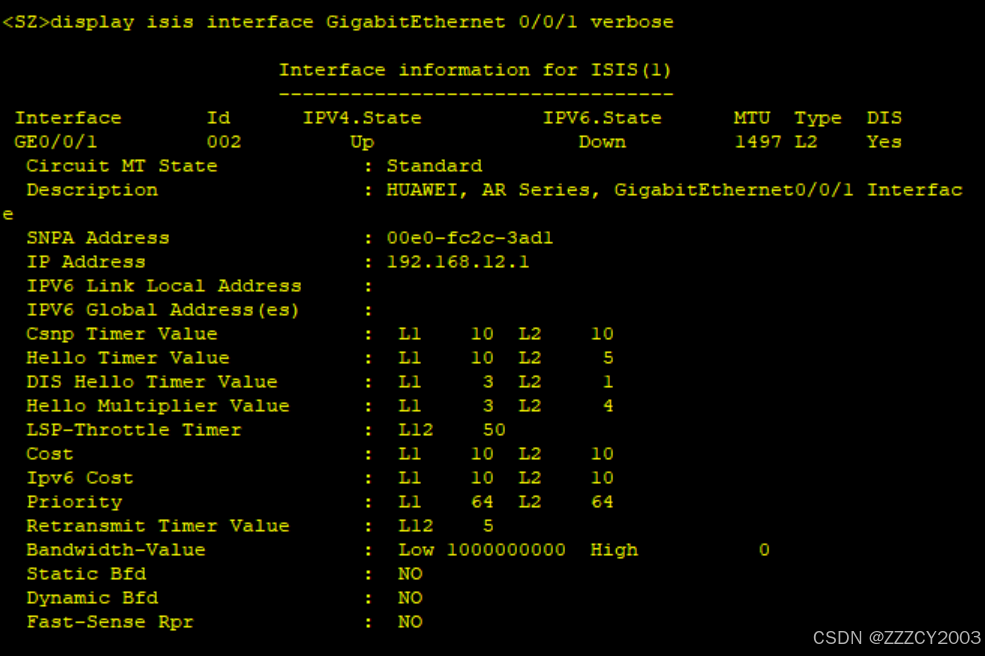

查看IS-IS接口的摘要信息
查看IS-IS接口的摘要信息

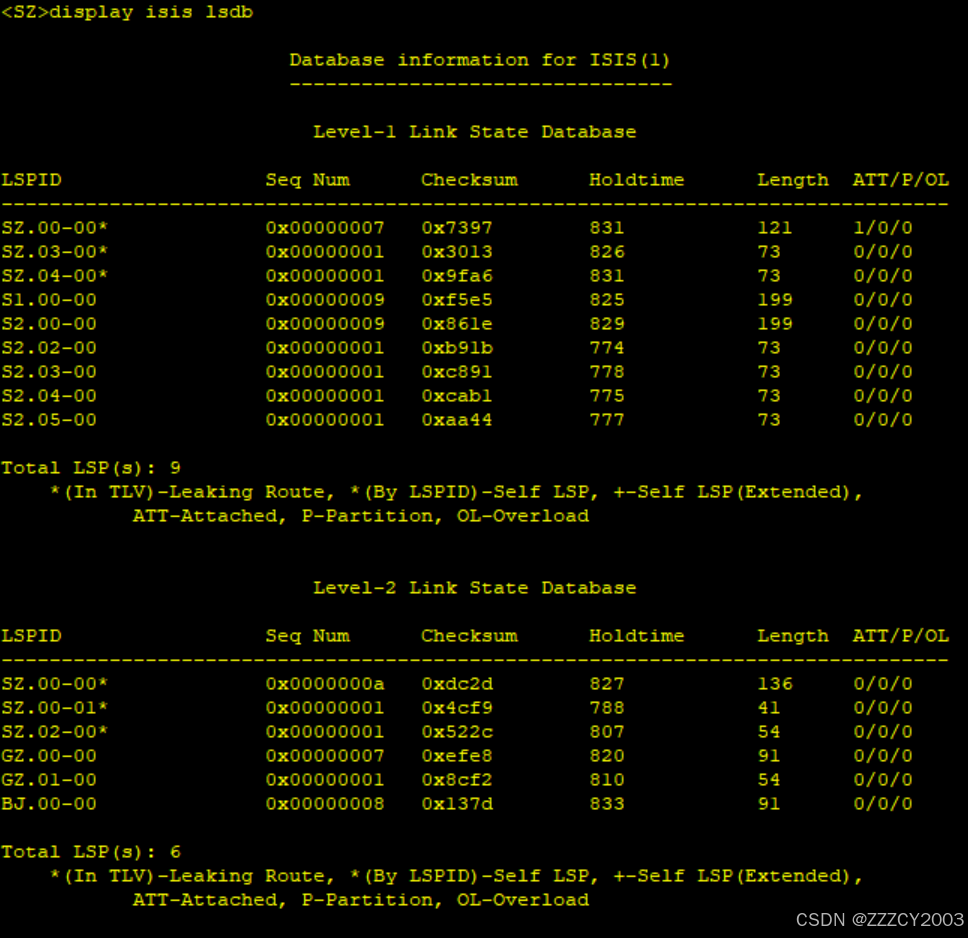

查看IS-IS的LSDB信息

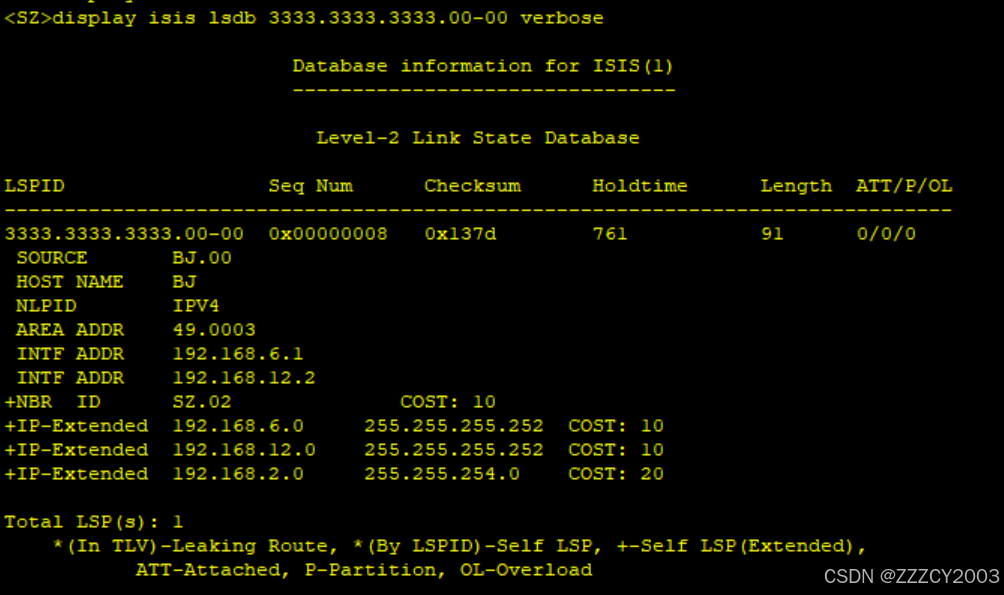

查看IS-IS LSDB LSP信息
实验包

项目背景

​ 为了确保资源共享、办公自动化和节省人力成本，公司E申请两条专线将深圳总部和广州、北京两家分公司网络连接起来。公司原来运行OSFP路由协议，现打算迁移到IS-IS路由协议，张同学正在该公司实习，为了提高实际工作的准确性和工作效率，项目经理安排他在实验室环境下完成测试，为设备上线运行奠定坚实的基础。张同学用1台路由器模拟ISP的网络，总部通过静态默认路由实现到ISP的连接。分公司和总部内部网络通过三层交换机实现VLAN间路由，总部和分公司运行IS-IS路由协议实现网络互联

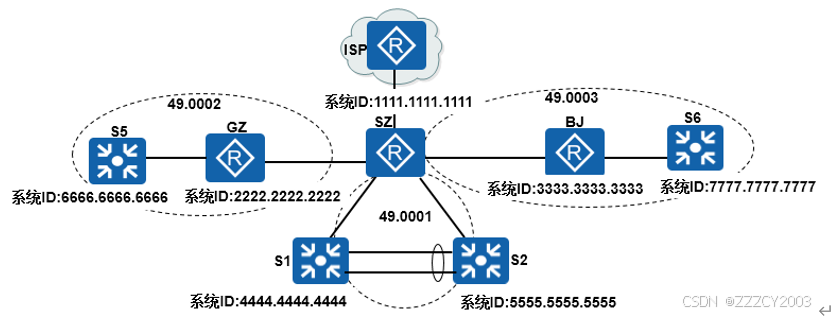

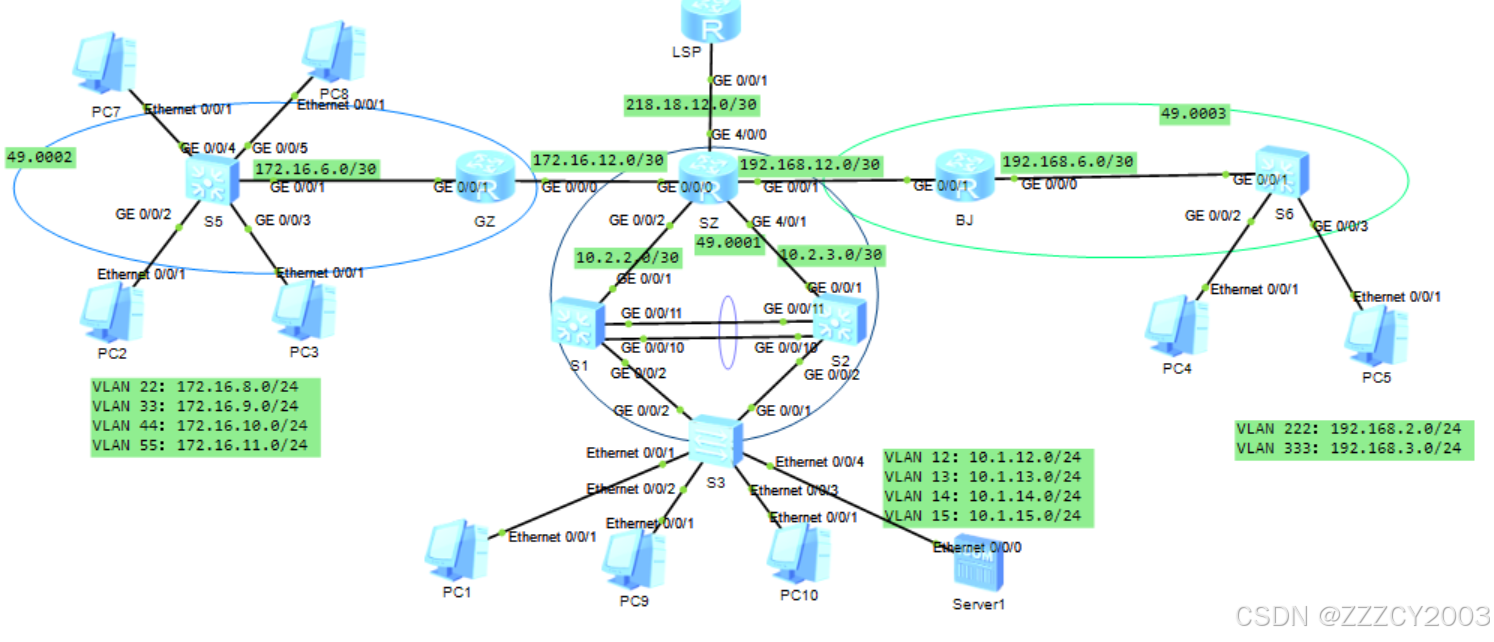

实验拓扑

项目目标

前期准备

  1. **VLAN部署：**在总部和分公司相应交换机上完成VLAN相关配置，包括VLAN创建和端口划分、Trunk配置等。在交换机S1和S2之间链路配置链路聚合
  2. **MSTP部署：**在交换机S1、S2和S3上配置MSTP，通过实例1（VLAN12和VLAN13）和实例2（VLAN14和VLAN15）选举不同的根桥实现负载分担。交换机S1是实例1的根桥（优先级为4096），是实例2的次根桥（优先级为8192）；交换机S2是实例1的次根桥（优先级为8192），是实例2的根桥（优先级为4096）
  3. **IP地址部署：**在总部和分公司设备上完成IP地址配置，包括配置路由器接口的IP地址、三层交换机创建VLANIF并配置IP地址以及配置计算机和服务器的IP地址、子网掩码和网关
  4. **VRRP部署：**总部核心交换机S1和S2配置VRRP，为各个VLAN主机提供冗余网关。通过配置使得交换机S1作为VLAN12和VLAN13的Master，交换机S2作为VLAN14和VLAN15的Master。确保每个VLAN的VRRP的Master和MSTP的根一致
  5. **NAT部署：**配置NAT，使得总部和分公司的主机可以通过路由器SZ访问Internet

项目核心（ISIS）

  1. **配置IS-IS功能：**创建IS-IS进程，配置开销类型、配置NET、动态主机名、激活运行IS-IS进程的路由器接口等。广州网络划分到IS-IS区域40.0002，北京网络划分到IS-IS区域49.0003，深圳总部网络到分公司的两条链路上修改IS-IS电路类型为Level-2。为了减少向局域网发送不必要的IS-IS更新，将分公司交换机适当接口配置为静默接口
  2. **配置IS-IS验证：**为了提高网络安全性，在深圳总部到分公司的两条链路上，配置IS-IS接口MD5验证。在深圳总部的IS-IS区域49.0001配置区域MD5验证
  3. **配置IS-IS路由聚合：**在三地边界路由器上分别配置路由聚合，以便减少路由表大小，提高路由表找效率
  4. **配置IS-IS 默认路由注入：**在深圳总部路由器上配置只想ISP的静态默认路由，并向IS-IS网络注入默认路由
  5. **控制DIS选举：**控制路由器SZ成为连接三层交换机S1和S2的相应网段的DIS
  6. **调整IS-IS计时器：**在深圳和北京连接的链路上，将接口发送Hello报文周期改为5秒，邻居保持时间为Hello报文的发送间隔时间的4倍
设备VLAN IDIP地址段VLAN接口地址
S1VLAN 210.2.2.0/3010.2.2.2/30
VLAN 1210.1.12.0/2410.1.12.252/24
VLAN 1310.1.13.0/2410.1.13.252/24
VLAN 1410.1.14.0/2410.1.14.252/24
VLAN 1510.1.15.0/2410.1.15.252/24
S2VLAN 310.2.3.0/3010.2.3.2/30
VLAN 1210.1.12.0/2410.1.12.253/24
VLAN 1310.1.13.0/2410.1.13.253/24
VLAN 1410.1.14.0/2410.1.14.253/24
VLAN 1510.1.15.0/2410.1.15.253/24
S3VLAN 1210.1.12.0/2410.1.12.254/24
VLAN 1310.1.13.0/2410.1.13.254/24
VLAN 1410.1.14.0/2410.1.14.254/24
VLAN 1510.1.15.0/2410.1.15.254/24
S5VLAN 22172.16.8.0/24172.16.8.254/24
VLAN 33172.16.9.0/24172.16.9.254/24
VLAN 44172.16.10.0/24172.16.10.254/24
VLAN 55172.16.11.0/24172.16.11.254/24
VLAN 66172.16.6.0/30172.16.6.2/30
S6VLAN 223192.168.2.0/24192.168.2.254/24
VLAN 333192.168.3.0/24192.168.3.254/24
VLAN 666192.168.6.0/30192.168.6.2/30
设备接口接口类型VLAN链路聚合对端设备及接口
S1G0/0/1AccessVLAN 2SZ G0/0/2
G0/0/2TrunkS3 G0/0/2
G0/0/10Trunk是S2 G0/0/10
G0/0/11Trunk是S2 G0/0/11
S2G0/0/1AccessVLAN 3SZ G0/0/2
G0/0/2TrunkS3 G0/0/2
G0/0/10Trunk是S2 G0/0/10
G0/0/11Trunk是S2 G0/0/11
S3Ethernet0/0/1AccessVLAN 12PC1
Ethernet0/0/2AccessVLAN 13PC9
Ethernet0/0/3AccessVLAN 14PC10
Ethernet0/0/4AccessVLAN 15Server1
G0/0/1TrunkS2 G0/0/2
G0/0/2TrunkS1 G0/0/2
S5G0/0/1AccessVLAN 66GZ G0/0/1
G0/0/2AccessVLAN 22PC2
G0/0/3AccessVLAN 33PC3
G0/0/4AccessVLAN 44PC7
G0/0/5AccessVLAN 55PC8
S6G0/0/1AccessVLAN 666BJ G0/0/0
G0/0/2AccessVLAN 222PC4
G0/0/3AccessVLAN 333PC5
SZG0/0/0GZ G0/0/0
G0/0/1BJ G0/0/1
G0/0/2S1 G0/0/1
G4/0/1S2 G0/0/1
G4/0/0LSP G0/0/1
GZG0/0/0SZ G0/0/0
G0/0/1S5 G0/0/1
BJG0/0/0S6 G0/0/0
G0/0/1SZ G0/0/1
LSPG0/0/0SZ G4/0/0
LoopBack0
设备接口IP地址备注
SZG0/0/0172.16.12.2/30
G0/0/1192.168.12.1/30
G0/0/210.2.2.1/30
G4/0/110.2.3.1/30
G4/0/0218.18.12.1/30
GZG0/0/0172.16.12.1/30
G0/0/1172.16.6.2/30
BJG0/0/0192.168.6.1/30
G0/0/1192.168.12.2/30
LSPG0/0/1218.18.12.2/30
LoopBack08.8.8.8/24模拟Internet上主机
PC110.1.12.100/24网关：10.1.12.254
PC2172.16.8.100/24网关：172.16.8.254
PC3172.16.9.100/24网关：172.16.9.254
PC4192.168.2.100/24网关：192.168.2.254
PC5192.168.3.100/24网关：192.168.3.254
PC7172.16.10.100/24网关：172.16.10.254
PC8172.16.11.100/24网关：172.16.11.254
PC910.1.13.100/24网关：10.1.13.254
PC1010.1.14.100/24网关：10.1.14.254
Server110.1.15.100/24网关：10.1.15.254

别问为什么PC机的序号是乱的，因为我是乱放的。。。

呃呃呃，上面的跟OSPF的那篇博客的内容，除了核心那一部分外，其他都一样，因为懒人就是这样啦

项目步骤

准备工作

（1）配置VLAN

​ 在总部和分公司相应交换机上完成VLAN相关配置，包括VLAN创建和端口划分、Trunk配置。在交换机S1和S2之间链路配置链路聚合

S1配置
展开代码
[S1]vlan batch 2 12 to 15
[S1]interface Eth-Trunk1
[S1-Eth-Trunk1]port link-type trunk
[S1-Eth-Trunk1]port trunk allow-pass vlan 2 to 4094
# 设置负载均衡策略为源MAC和目的MAC
[S1-Eth-Trunk1]load-balance src-dst-mac
[S1-Eth-Trunk1]quit

[S1]interface GigabitEthernet0/0/1
[S1-GigabitEthernet0/0/1]port link-type access
[S1-GigabitEthernet0/0/1]port default vlan 2
[S1-GigabitEthernet0/0/1]quit

[S1]interface GigabitEthernet0/0/2
[S1-GigabitEthernet0/0/2]port link-type trunk
[S1-GigabitEthernet0/0/2]port trunk allow-pass vlan 2 to 4094
[S1-GigabitEthernet0/0/2]quit

# 将G0/0/10和G0/0/11接口加入链路聚合组1
[S1]interface GigabitEthernet0/0/10
[S1-GigabitEthernet0/0/10]eth-trunk 1
[S1-GigabitEthernet0/0/10]quit

[S1]interface GigabitEthernet0/0/11
[S1-GigabitEthernet0/0/11]eth-trunk 1
[S1-GigabitEthernet0/0/11]quit
S2配置
展开代码
[S2]vlan batch 2 to 3 12 to 15
[S2]interface Eth-Trunk1
[S2-Eth-Trunk1]port link-type trunk
[S2-Eth-Trunk1]port trunk allow-pass vlan 2 to 4094
[S2-Eth-Trunk1]load-balance src-dst-mac
[S2-Eth-Trunk1]quit

[S2]interface GigabitEthernet0/0/1
[S2-GigabitEthernet0/0/1]port link-type access
[S2-GigabitEthernet0/0/1]port default vlan 3
[S2-GigabitEthernet0/0/1]quit

[S2]interface GigabitEthernet0/0/2
[S2-GigabitEthernet0/0/2]port link-type trunk
[S2-GigabitEthernet0/0/2]port trunk allow-pass vlan 2 to 4094
[S2-GigabitEthernet0/0/2]quit

# 将G0/0/10和G0/0/11加入链路聚合组1
[S2]interface GigabitEthernet0/0/10
[S2-GigabitEthernet0/0/10]eth-trunk 1
[S2-GigabitEthernet0/0/10]quit

[S2]interface GigabitEthernet0/0/11
[S2-GigabitEthernet0/0/11]eth-trunk 1
[S2-GigabitEthernet0/0/11]quit
S3配置

其实这里的S3交换机就是二层（傻瓜）交换机

展开代码
[S3]vlan batch 12 to 15
[S3]interface Ethernet0/0/1
[S3-Ethernet0/0/1]port link-type access
[S3-Ethernet0/0/1]port default vlan 12
[S3-Ethernet0/0/1]quit

[S3]interface Ethernet0/0/2
[S3-Ethernet0/0/2]port link-type access
[S3-Ethernet0/0/2]port default vlan 13
[S3-Ethernet0/0/2]quit

[S3]interface Ethernet0/0/3
[S3-Ethernet0/0/3]port link-type access
[S3-Ethernet0/0/3]port default vlan 14
[S3-Ethernet0/0/3]quit

[S3]interface Ethernet0/0/4
[S3-Ethernet0/0/4]port link-type access
[S3-Ethernet0/0/4]port default vlan 15
[S3-Ethernet0/0/4]quit

[S3]interface GigabitEthernet0/0/1
[S3-GigabitEthernet0/0/1]port link-type trunk
[S3-GigabitEthernet0/0/1]port trunk allow-pass vlan 2 to 4094
[S3-GigabitEthernet0/0/1]quit
[S3]interface GigabitEthernet0/0/2
[S3-GigabitEthernet0/0/2]port link-type trunk
[S3-GigabitEthernet0/0/2]port trunk allow-pass vlan 2 to 4094
[S3-GigabitEthernet0/0/2]quit
S5配置
展开代码
[S5]vlan batch 22 33 44 55 66
[S5]interface GigabitEthernet0/0/1
[S5-GigabitEthernet0/0/1]port link-type access
[S5-GigabitEthernet0/0/1]port default vlan 66
[S5-GigabitEthernet0/0/1]quit

[S5]interface GigabitEthernet0/0/2
[S5-GigabitEthernet0/0/2]port link-type access
[S5-GigabitEthernet0/0/2]port default vlan 22
[S5-GigabitEthernet0/0/2]quit

[S5]interface GigabitEthernet0/0/3
[S5-GigabitEthernet0/0/3]port link-type access
[S5-GigabitEthernet0/0/3]port default vlan 33
[S5-GigabitEthernet0/0/3]quit

[S5]interface GigabitEthernet0/0/4
[S5-GigabitEthernet0/0/4]port link-type access
[S5-GigabitEthernet0/0/4]port default vlan 44
[S5-GigabitEthernet0/0/4]quit

[S5]interface GigabitEthernet0/0/5
[S5-GigabitEthernet0/0/5]port link-type access
[S5-GigabitEthernet0/0/5]port default vlan 55
[S5-GigabitEthernet0/0/5]quit
S6配置
展开代码
[S6]vlan batch 222 333 666
[S6]interface GigabitEthernet0/0/1
[S6-GigabitEthernet0/0/1]port link-type access
[S6-GigabitEthernet0/0/1]port default vlan 666
[S6-GigabitEthernet0/0/1]quit

[S6]interface GigabitEthernet0/0/2
[S6-GigabitEthernet0/0/2]port link-type access
[S6-GigabitEthernet0/0/2]port default vlan 222
[S6-GigabitEthernet0/0/2]quit

[S6]interface GigabitEthernet0/0/3
[S6-GigabitEthernet0/0/3]port link-type access
[S6-GigabitEthernet0/0/3]port default vlan 333
[S6-GigabitEthernet0/0/3]quit
验证

可以用以下三个命令验证是否配置好

展开代码
# 验证VLAN配置
[S1]display vlan

# 验证Eth-Trunk配置
[S1]display eth-trunk 1

# 验证Trunk配置
[S1]display port vlan

（2）配置MSTP

​ 在交换机S1、S2和S3上配置MSTP，通过实例1（VLAN12和VLAN13）和实例2（VLAN14和VLAN15）选举不同的根桥实现负载分担。交换机S1是实例1的根桥（优先级为4096），是实例2的次根桥（优先级为8192）；交换机S2是实例1的次根桥（优先级为8192），是实例2的根桥（优先级为4096）

S1配置
展开代码
# 配置实例优先级
[S1]stp instance 1 priority 4096
[S1]stp instance 2 priority 8192
# 进入STP区域配置模式
[S1]stp region-configuration

# 设置MSTP区域名称为HQ
[S1-mst-region]region-name HQ

# 将VLAN 12和13分配到实例1
[S1-mst-region]instance 1 vlan 12 to 13

# 将VLAN 14和15分配到实例2
[S1-mst-region]instance 2 vlan 14 to 15

# 激活MSTP区域配置
[S1-mst-region]active region-configuration
[S1-mst-region]quit
S2配置
展开代码
# 配置实例优先级
[S2]stp instance 1 priority 8192
[S2]stp instance 2 priority 4096

# 进入STP区域配置模式
[S2]stp region-configuration

# 设置MSTP区域名称为HQ
[S2-mst-region]region-name HQ

# 将VLAN 12和13分配到实例1
[S2-mst-region]instance 1 vlan 12 to 13

# 将VLAN 14和15分配到实例2
[S2-mst-region]instance 2 vlan 14 to 15

# 激活MSTP区域配置
[S2-mst-region]active region-configuration
[S2-mst-region]quit
S3配置
展开代码
[S3]stp region-configuration
[S3-mst-region]region-name HQ
[S3-mst-region]instance 1 vlan 12 to 13
[S3-mst-region]instance 2 vlan 14 to 15
[S3-mst-region]active region-configuration
[S3-mst-region]
验证
展开代码
[S1]display stp brief
 MSTID  Port                    Role   STP State           Protection
   0    GigabitEthernet0/0/1        DESI  FORWARDING      NONE
   0    GigabitEthernet0/0/2        DESI  FORWARDING      NONE
   0    Eth-Trunk1                ROOT  FORWARDING     NONE
   1    GigabitEthernet0/0/2        DESI  FORWARDING      NONE
   1    Eth-Trunk1               DESI  FORWARDING       NONE
   2    GigabitEthernet0/0/2        DESI  FORWARDING      NONE
   2    Eth-Trunk1               ROOT  FORWARDING      NONE

（3）配置IP地址

​ 在总部和分公司设备上完成IP地址配置，包括配置路由器接口的IP地址、三层交换机创建VLANIF并配置IP地址以及配置计算机和服务器的IP地址、子网掩码和网关

SZ配置
展开代码
[SZ]interface GigabitEthernet0/0/0
[SZ-GigabitEthernet0/0/0]ip address 172.16.12.2 255.255.255.252
[SZ-GigabitEthernet0/0/0]quit

[SZ]interface GigabitEthernet0/0/1
[SZ-GigabitEthernet0/0/1]ip address 192.168.12.1 255.255.255.252
[SZ-GigabitEthernet0/0/1]quit

[SZ]interface GigabitEthernet0/0/2
[SZ-GigabitEthernet0/0/2]ip address 10.2.2.1 255.255.255.252
[SZ-GigabitEthernet0/0/2]quit

[SZ]interface GigabitEthernet4/0/1
[SZ-GigabitEthernet1/0/0]ip address 10.2.3.1 255.255.255.252
[SZ-GigabitEthernet1/0/0]quit

[SZ]interface GigabitEthernet4/0/0
[SZ-GigabitEthernet2/0/0]ip address 218.18.12.1 255.255.255.252
[SZ-GigabitEthernet2/0/0]quit
GZ配置
展开代码
[GZ]interface GigabitEthernet0/0/0
[GZ-GigabitEthernet0/0/0]ip address 172.16.12.1 255.255.255.252
[GZ-GigabitEthernet0/0/0]quit

[GZ]interface GigabitEthernet0/0/1
[GZ-GigabitEthernet0/0/1]ip address 172.16.6.2 255.255.255.252
[GZ-GigabitEthernet0/0/1]quit
BJ配置
展开代码
[BJ]interface GigabitEthernet0/0/0
[BJ-GigabitEthernet0/0/0]ip address 192.168.6.1 255.255.255.252
[BJ-GigabitEthernet0/0/0]quit

[BJ]interface GigabitEthernet0/0/1
[BJ-GigabitEthernet0/0/1]ip address 192.168.12.2 255.255.255.252
[BJ-GigabitEthernet0/0/1]quit
LSP配置
展开代码
[ISP]interface GigabitEthernet0/0/0
[ISP-GigabitEthernet0/0/0]ip address 218.18.12.2 255.255.255.252
[ISP-GigabitEthernet0/0/0]quit

# 配置环回地址
[ISP]interface LoopBack0
[ISP-LoopBack0]ip address 8.8.8.8 255.255.255.0
[ISP-LoopBack0]quit
S1配置
展开代码
[S1]interface Vlanif2
[S1-Vlanif2]ip address 10.2.2.2 255.255.255.252
[S1-Vlanif2]quit

[S1]interface Vlanif12
[S1-Vlanif12]ip address 10.1.12.252 255.255.255.0
[S1-Vlanif12]quit

[S1]interface Vlanif13
[S1-Vlanif13]ip address 10.1.13.252 255.255.255.0
[S1-Vlanif13]quit

[S1]interface Vlanif14
[S1-Vlanif14]ip address 10.1.14.252 255.255.255.0
[S1-Vlanif14]quit

[S1]interface Vlanif15
[S1-Vlanif15]ip address 10.1.15.252 255.255.255.0
[S1-Vlanif15]quit
S2配置
展开代码
[S2]interface Vlanif3
[S2-Vlanif3]ip address 10.2.3.2 255.255.255.252
[S2-Vlanif3]quit

[S2]interface Vlanif12
[S2-Vlanif12]ip address 10.1.12.253 255.255.255.0
[S2-Vlanif12]quit

[S2]interface Vlanif13
[S2-Vlanif13]ip address 10.1.13.253 255.255.255.0
[S2-Vlanif13]quit

[S2]interface Vlanif14
[S2-Vlanif14]ip address 10.1.14.253 255.255.255.0
[S2-Vlanif14]quit

[S2]interface Vlanif15
[S2-Vlanif15]ip address 10.1.15.253 255.255.255.0
[S2-Vlanif15]quit
S5配置
展开代码
[S5]interface Vlanif22
[S5-Vlanif2]ip address 172.16.8.254 255.255.255.0
[S5-Vlanif2]quit

[S5]interface Vlanif33
[S5-Vlanif3]ip address 172.16.9.254 255.255.255.0
[S5-Vlanif3]quit

[S5]interface Vlanif44
[S5-Vlanif4]ip address 172.16.10.254 255.255.255.0
[S5-Vlanif4]quit

[S5]interface Vlanif55
[S5-Vlanif5]ip address 172.16.11.254 255.255.255.0
[S5-Vlanif5]quit

[S5]interface Vlanif66
[S5-Vlanif6]ip address 172.16.6.1 255.255.255.252
[S5-Vlanif6]quit
S6配置
展开代码
[S6]interface Vlanif222
[S6-Vlanif2]ip address 192.168.2.254 255.255.255.0
[S6-Vlanif2]quit

[S6]interface Vlanif333
[S6-Vlanif3]ip address 192.168.3.254 255.255.255.0
[S6-Vlanif3]quit

[S6]interface Vlanif666
[S6-Vlanif6]ip address 192.168.6.2 255.255.255.252
[S6-Vlanif6]quit
以PC1为例，配置IP地址、掩码、网关

验证

（4）配置VRRP

​ 总部核心交换机S1和S2配置VRRP，为各个VLAN主机提供冗余网关。通过配置使得交换机S1作为VLAN12和VLAN13的Master，交换机S2作为VLAN14和VLAN15的Master。确保每个VLAN的VRRP的Master和MSTP的根一致

S1配置
展开代码
# 配置VLAN 12接口的VRRP组
[S1]interface Vlanif12
[S1-Vlanif12]vrrp vrid 12 virtual-ip 10.1.12.254
[S1-Vlanif12]vrrp vrid 12 priority 120
[S1-Vlanif12]quit

# 配置VLAN 13接口的VRRP组
[S1]interface Vlanif13
[S1-Vlanif13]vrrp vrid 13 virtual-ip 10.1.13.254
[S1-Vlanif13]vrrp vrid 13 priority 120
[S1-Vlanif13]quit

# 配置VLAN 14接口的VRRP组
[S1]interface Vlanif14
[S1-Vlanif14]vrrp vrid 14 virtual-ip 10.1.14.254
[S1-Vlanif14]quit

# 配置VLAN 15接口的VRRP组
[S1]interface Vlanif15
[S1-Vlanif15]vrrp vrid 15 virtual-ip 10.1.15.254
[S1-Vlanif15]quit
S2配置
展开代码
[S2]interface Vlanif12
[S2-Vlanif12]vrrp vrid 12 virtual-ip 10.1.12.254
[S2-Vlanif12]quit

[S2]interface Vlanif13
[S2-Vlanif13]vrrp vrid 13 virtual-ip 10.1.13.254
[S2-Vlanif13]quit

[S2]interface Vlanif14
[S2-Vlanif14]vrrp vrid 14 virtual-ip 10.1.14.254
[S2-Vlanif14]vrrp vrid 14 priority 120
[S2-Vlanif14]quit

[S2]interface Vlanif15
[S2-Vlanif15]vrrp vrid 15 virtual-ip 10.1.15.254
[S2-Vlanif15]vrrp vrid 15 priority 120
[S2-Vlanif15]quit
验证

（5）配置NAT

​ 配置NAT使得总部和分公司的主机可以通过路由器SZ访问Internet

SZ配置
展开代码
[SZ]acl number 2000
[SZ-acl-basic-2000]rule 10 permit source 192.168.2.0 0.0.1.255
[SZ-acl-basic-2000]rule 20 permit source 172.16.8.0 0.0.3.255
[SZ-acl-basic-2000]rule 30 permit source 10.1.12.0 0.0.3.255
[SZ-acl-basic-2000]quit
[SZ]interface GigabitEthernet4/0/0
[SZ-GigabitEthernet4/0/0]nat outbound 2000
[SZ-GigabitEthernet4/0/0]quit

项目核心（IS-IS）

（1）配置IS-IS基本功能

​ 核心项目主要是完成IS-IS部署，针对IS-IS部署任务对项目整体拓扑进行简化，只保留运行IS-IS的设备，如图：

​ 3台路由器和4台交换机配置基本IS-IS进程、配置开销类型、配置NET、动态主机名、激活运行IS-IS的路由器接口等，修改S1、S2、S5、S6的IS-IS路由器类型为Level-1。在深圳总部到分公司的两条链路上修改IS-IS电路类型为Level-2。将分公司交换机适当接口配置为静默接口

SZ配置

展开代码
[SZ]isis 1
[SZ-isis-1]cost-style wide    # 设置成本样式为 "wide"，允许使用更宽范围的度量值
[SZ-isis-1]network-entity 49.0001.1111.1111.1111.00
[SZ-isis-1]is-name SZ
[SZ-isis-1]q

[SZ]interface GigabitEthernet 0/0/0
[SZ-GigabitEthernet0/0/0]isis enable 1
[SZ-GigabitEthernet0/0/0]isis circuit-level level-2
[SZ-GigabitEthernet0/0/0]q

[SZ]interface GigabitEthernet 0/0/1
[SZ-GigabitEthernet0/0/1]isis enable 1
[SZ-GigabitEthernet0/0/1]isis circuit-level level-2
[SZ-GigabitEthernet0/0/1]q

[SZ]interface GigabitEthernet 0/0/2
[SZ-GigabitEthernet0/0/2]isis enable 1
[SZ-GigabitEthernet0/0/2]isis circuit-level level-1
[SZ-GigabitEthernet0/0/2]q

[SZ]interface GigabitEthernet 4/0/1
[SZ-GigabitEthernet4/0/1]isis enable 1
[SZ-GigabitEthernet4/0/1]isis circuit-level level-1
[SZ-GigabitEthernet4/0/1]q
[SZ]

GZ配置

展开代码
[GZ]isis 1
[GZ-isis-1]cost-style wide
[GZ-isis-1]network-entity 49.0002.2222.2222.2222.00
[GZ-isis-1]is-name GZ
[GZ-isis-1]q

[GZ]interface GigabitEthernet 0/0/0
[GZ-GigabitEthernet0/0/0]isis enable 1
[GZ-GigabitEthernet0/0/0]isis circuit-level level-2
[GZ-GigabitEthernet0/0/0]q

[GZ]interface GigabitEthernet 0/0/1
[GZ-GigabitEthernet0/0/1]isis enable 1
[GZ-GigabitEthernet0/0/1]isis circuit-level level-1
[GZ-GigabitEthernet0/0/1]q
[GZ]

BJ配置

展开代码
[BJ]isis 1
[BJ-isis-1]cost-style wide
[BJ-isis-1]network-entity 49.0003.3333.3333.3333.00
[BJ-isis-1]is-name BJ
[BJ-isis-1]q

[BJ]interface GigabitEthernet 0/0/0
[BJ-GigabitEthernet0/0/0]isis enable 1
[BJ-GigabitEthernet0/0/0]isis circuit-level level-1
[BJ-GigabitEthernet0/0/0]q

[BJ]interface GigabitEthernet 0/0/1
[BJ-GigabitEthernet0/0/1]isis enable 1
[BJ-GigabitEthernet0/0/1]isis circuit-level level-2
[BJ-GigabitEthernet0/0/1]q
[BJ]q

S1配置

展开代码
[S1]isis 1
[S1-isis-1]is-level level-1
[S1-isis-1]cost-style wide
[S1-isis-1]network-entity 49.0001.4444.4444.4444.00
[S1-isis-1]is-name S1
[S1-isis-1]q

[S1]interface Vlanif 2
[S1-Vlanif2]isis enable 1
[S1-Vlanif2]q
[S1]interface Vlanif 12
[S1-Vlanif12]isis enable 1
[S1-Vlanif12]q
[S1]interface Vlanif 13
[S1-Vlanif13]isis enable 1
[S1-Vlanif13]q
[S1]interface Vlanif 14
[S1-Vlanif14]isis enable 1
[S1-Vlanif14]q
[S1]interface Vlanif 15
[S1-Vlanif15]isis enable 1
[S1-Vlanif15]q
[S1]q

S2配置

展开代码
[S2]isis 1
[S2-isis-1]is-level level-1
[S2-isis-1]cost-style wide
[S2-isis-1]network-entity 49.0001.5555.5555.5555.00
[S2-isis-1]is-name S2
[S2-isis-1]q

[S2]interface Vlanif 3
[S2-Vlanif3]isis enable 1
[S2-Vlanif3]q
[S2]interface Vlanif 12
[S2-Vlanif12]isis enable 1
[S2-Vlanif12]q
[S2]interface Vlanif 13
[S2-Vlanif13]isis enable 1
[S2-Vlanif13]q
[S2]interface Vlanif 14
[S2-Vlanif14]isis enable 1
[S2-Vlanif14]q
[S2]interface Vlanif 15
[S2-Vlanif15]isis enable 1
[S2-Vlanif15]q
[S2]q

S5配置

展开代码
[S5]isis 1
[S5-isis-1]is-level level-1
[S5-isis-1]cost-style wide
[S5-isis-1]network-entity 49.0002.6666.6666.6666.00
[S5-isis-1]is-name S5
[S5-isis-1]q

[S5]interface Vlanif 22
[S5-Vlanif22]isis enable 1
[S5-Vlanif22]isis silent    # 静默模式
[S5-Vlanif22]q
[S5]interface Vlanif 33
[S5-Vlanif33]isis enable 1
[S5-Vlanif33]isis silent
[S5-Vlanif33]q
[S5]interface Vlanif 44
[S5-Vlanif44]isis enable 1
[S5-Vlanif44]isis silent
[S5-Vlanif44]q
[S5]interface Vlanif 55
[S5-Vlanif55]isis enable 1
[S5-Vlanif55]isis silent
[S5-Vlanif55]q
[S5]interface Vlanif 66
[S5-Vlanif66]isis enable 1
[S5-Vlanif66]q
[S5]q

S6配置

展开代码
[S6]isis 1
[S6-isis-1]is-level level-1
[S6-isis-1]cost-style wide
[S6-isis-1]network-entity 49.0003.7777.7777.7777.00
[S6-isis-1]is-name S6
[S6-isis-1]q

[S6]interface Vlanif 222
[S6-Vlanif222]isis enable
[S6-Vlanif222]isis silent
[S6-Vlanif222]q
[S6]interface Vlanif 333
[S6-Vlanif333]isis enable 1
[S6-Vlanif333]isis silent
[S6-Vlanif333]q
[S6]interface Vlanif 666
[S6-Vlanif666]isis enable 1
[S6-Vlanif666]q
[S6]q

（2）配置IS-IS验证

​ 为了安全性，在深圳总部到分公司的两条链路中，配置IS-IS接口MD5验证。在深圳总部的IS-IS区域49.0001配置区域MD5验证

在深圳总部到分公司的两条链路中，配置IS-IS接口MD5验证

展开代码
[SZ]interface GigabitEthernet 0/0/0
[SZ-GigabitEthernet0/0/0]isis authentication-mode md5 cipher 123456
[SZ-GigabitEthernet0/0/0]q
[SZ]interface GigabitEthernet 0/0/1
[SZ-GigabitEthernet0/0/1]isis authentication-mode md5 cipher 123456
[SZ-GigabitEthernet0/0/1]q

[GZ]interface GigabitEthernet 0/0/0
[GZ-GigabitEthernet0/0/0]isis authentication-mode md5 cipher 123456
[GZ-GigabitEthernet0/0/0]q

[BJ]interface GigabitEthernet 0/0/1
[BJ-GigabitEthernet0/0/1]isis authentication-mode md5 cipher 123456
[BJ-GigabitEthernet0/0/1]q

在深圳总部的IS-IS区域49.0001配置区域MD5验证

展开代码
[SZ]isis 1
[SZ-isis-1]area-authentication-mode md5 cipher 123456
[SZ-isis-1]q

[S1]isis 1
[S1-isis-1]area-authentication-mode md5 123456
[S1-isis-1]q

[S2]isis 1
[S2-isis-1]area-authentication-mode md5 123456
[S2-isis-1]q

（3）配置IS-IS路由聚合

​ 配置IS-IS路由聚合，在深圳、广州和北京三地边界路由器上分别配置路由聚合，减少路由表大小

展开代码
[SZ]isis 1
[SZ-isis-1]summary10.1.12.0 255.255.252.0 avoid-feedback generate_null0_route

[GZ]isis 1
[GZ-isis-1]summary 172.16.8.0 255.255.252.0 avoid-feedback generate_null0_route

[BJ]isis 1
[BJ-isis-1]summary 192.168.2.0 255.255.254.0 avoid-feedback generate_null0_route

（4）配置IS-IS默认路由注入

​ 在深证路由器上配置指向ISP的静态默认路由，并指向IS-IS网络注入默认路由

展开代码
[SZ]ip route-static 0.0.0.0 0.0.0.0 218.18.12.2
[SZ]isis 1
[SZ-isis-1]default-route-advertise always cost 20 tag 1111
[SZ-isis-1]q
[SZ]

（5）控制IS-IS DIS选举

​ 控制路由器SZ成功连接三层交换机S1和S2的相应网段的DIS.交换机S1和S2成为Level-1路由器，只需要更改Level-1的优先级

展开代码
[SZ]interface GigabitEthernet 0/0/2
[SZ-GigabitEthernet0/0/2]isis dis-priority 96 level-1
[SZ-GigabitEthernet0/0/2]q
[SZ]interface GigabitEthernet 4/0/1
[SZ-GigabitEthernet4/0/1]isis dis-priority 96 level-1
[SZ-GigabitEthernet4/0/1]q
[SZ]

（6）调整IS-IS接口计时器

​ 在路由器SZ和BJ之间链路上调整IS-IS计时参数,将接口发送Hello报文周期改为5秒,邻居保存时间为Hello报文的发送间隔时间的4倍

展开代码
[SZ]interface GigabitEthernet 0/0/1
[SZ-GigabitEthernet0/0/1]isis timer hello 5 level-2
[SZ-GigabitEthernet0/0/1]isi timer holding-multiplier 4 level-2
[SZ-GigabitEthernet0/0/1]q
[SZ]

[BJ]interface GigabitEthernet 0/0/1
[BJ-GigabitEthernet0/0/1]isis timer hello 5 level-2
[BJ-GigabitEthernet0/0/1]isis timer holding-multiplier 4 level-2
[BJ-GigabitEthernet0/0/1]q
[BJ]

​ 配置暂时就是这样

验证（以SZ为例）

查看IS-IS邻居信息

展开代码
<SZ>display isis peer

查看IS-IS邻居的详细信息

展开代码
<SZ>display isis peer interface GigabitEthernet 0/0/2 verbose

查看IS-IS接口的摘要信息

展开代码
<SZ>display isis interface

查看IS-IS接口的摘要信息

展开代码
<SZ>display isis interface GigabitEthernet 0/0/1 verbose

查看IS-IS的LSDB信息

展开代码
<SZ>display isis lsdb

查看IS-IS LSDB LSP信息

展开代码
<SZ>display isis lsdb 3333.3333.3333.00-00 verbose

​ ok，搞到这里，我就完了。

实验包

配置集成ISIS实现企业网络互联imghttps://www.alipan.com/s/k8vDypR3Juw

本文作者:zzz

本文链接:

版权声明:本博客所有文章除特别声明外，均采用 BY-NC-SA 许可协议。转载请注明出处！
