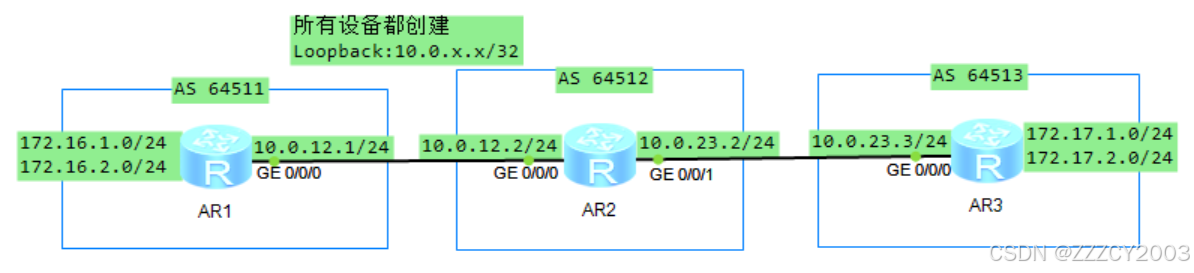

​ AR1、AR2、AR3使用Loopback 0地址作为BGP Router ID，基于直连接口建立EBGP对等体关系。AR1、AR3上存在Loopback 1、Loopback 2接口，用模拟用户网段

实验任务

1. 设备IP地址配置
2. 按照规划配置AR1、AR2、AR3之间的EBGP对等体关系
3. 在AR1上将Loopback1、Loopback2接口路由发布到BGP中并进行自动汇总，在AR2上观察BGP汇总路由的明细信息
4. 在AR3上将Loopback1、Loopback2接口路由发布到BGP中，在AR2上执行手动汇总，观察AR2、AR3上的BGP汇总路由的明细信息。之后在AR2上手动汇总并增加关键字as-set，再次观察AR2上BGP

实验步骤

（1）互联接口、环回口IP地址配置

展开代码
[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]ip address 10.0.12.1 24
[AR1-GigabitEthernet0/0/0]q
[AR1]interface LoopBack 0
[AR1-LoopBack0]ip address 10.0.1.1 32
[AR1-LoopBack0]q
[AR1]interface LoopBack 1
[AR1-LoopBack1]ip address 172.16.1.1 24
[AR1-LoopBack1]q
[AR1]interface LoopBack 2
[AR1-LoopBack2]ip address 172.16.2.1 24
[AR1-LoopBack2]q
[AR1]

[AR2]interface LoopBack 0
[AR2-LoopBack0]ip address 10.0.2.2 32
[AR2-LoopBack0]q
[AR2]interface GigabitEthernet 0/0/0
[AR2-GigabitEthernet0/0/0]ip address 10.0.12.2 255.255.255.0
[AR2-GigabitEthernet0/0/0]q
[AR2]interface GigabitEthernet 0/0/1
[AR2-GigabitEthernet0/0/1]ip address 10.0.23.2 255.255.255.0
[AR2-GigabitEthernet0/0/1]q
[AR2]

[AR3]interface LoopBack 0
[AR3-LoopBack0]ip address 10.0.3.3 32
[AR3-LoopBack0]q
[AR3]interface GigabitEthernet 0/0/0
[AR3-GigabitEthernet0/0/0]ip address 10.0.23.3 24
[AR3-GigabitEthernet0/0/0]q
[AR3]interface LoopBack 1
[AR3-LoopBack1]ip address 172.17.1.1 24
[AR3-LoopBack1]q
[AR3]interface LoopBack 2
[AR3-LoopBack2]ip address 172.17.2.1 24
[AR3-LoopBack2]q
[AR3]

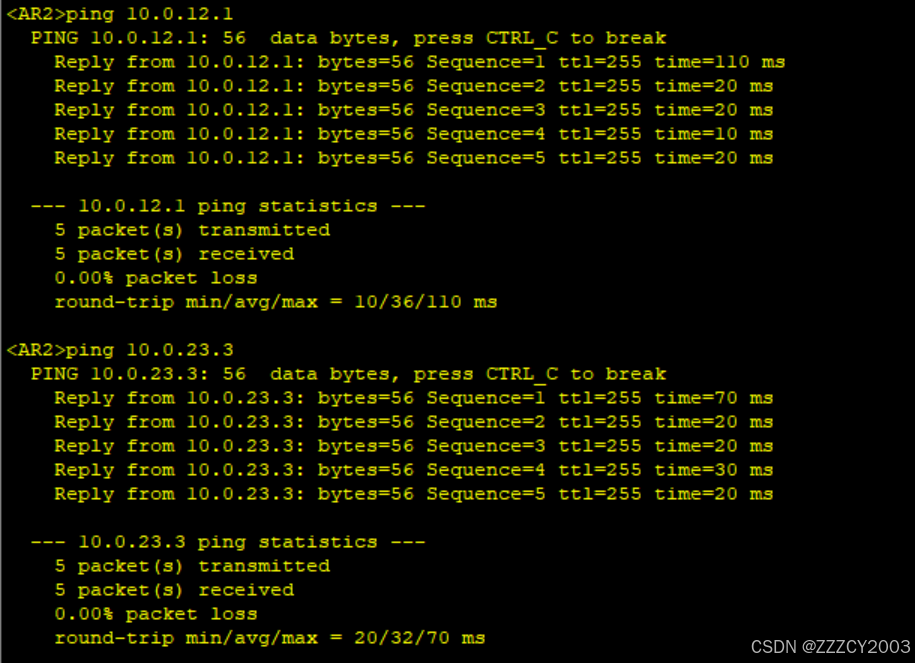

在AR2上尝试互联地址连通性

（2）配置EBGP对等体

​ 配置AR1与AR2、AR2与AR3之间基于直连接口建立EBGP对等体关系

展开代码
[AR1]bgp 64511
[AR1-bgp]router-id 10.0.1.1
# 配置对等体，对等体IP地址10.0.12.2，编号为64512
[AR1-bgp]peer 10.0.12.2 as-number 64512
[AR1-bgp]q
[AR1]

[AR2]bgp 64512
[AR2-bgp]router-id 10.0.2.2
[AR2-bgp]peer 10.0.12.1 as-number 64511
[AR2-bgp]peer 10.0.23.3 as-number 64513
[AR2-bgp]q
[AR2]

[AR3]bgp 64513
[AR3-bgp]router-id 10.0.3.3
[AR3-bgp]peer 10.0.23.2 as-number 64512
[AR3-bgp]q
[AR3]

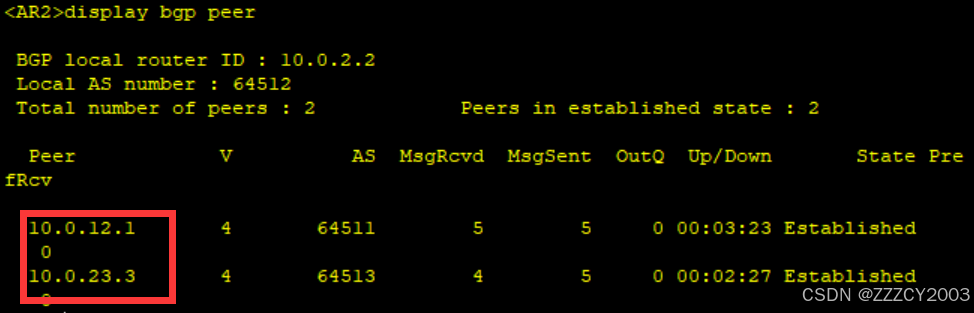

在AR2上查看BGP对等体状态

展开代码
<AR2>display bgp peer

​ AR1与AR2、AR2与AR3之间的EBGP对等体已经成功建立

（3）BGP路由自动汇总

​ 在AR1上开启BGP路由自动汇总，将Loopback1、Loopback2接口路由发布到BGP中，并进行自动汇总

展开代码
# 创建IP前缀列表1，匹配Loopback1、loopback2接口路由
[AR1]ip ip-prefix 1 permit 172.16.0.0 16 greater-equal 24 less-equal 24

# 创建Router-Policy ren，并创建节点10，在其中调用IP前缀列表1
[AR1]route-policy ren permit node 10
Info: New Sequence of this List.
[AR1-route-policy]if-match ip-prefix 1
[AR1-route-policy]q
[AR1]

# 将Loopback1、Loopback2接口路由发布到BGP，并激活BGP路由自动汇总功能
[AR1]bgp 64511
[AR1-bgp]import-route direct route-policy ren
[AR1-bgp]summary automatic
Info: Automatic summarization is valid only for the routes imported through the
import-route command.
[AR1-bgp]q
[AR1]

​ 自动汇总只对通过import-route命令引入的路由生效

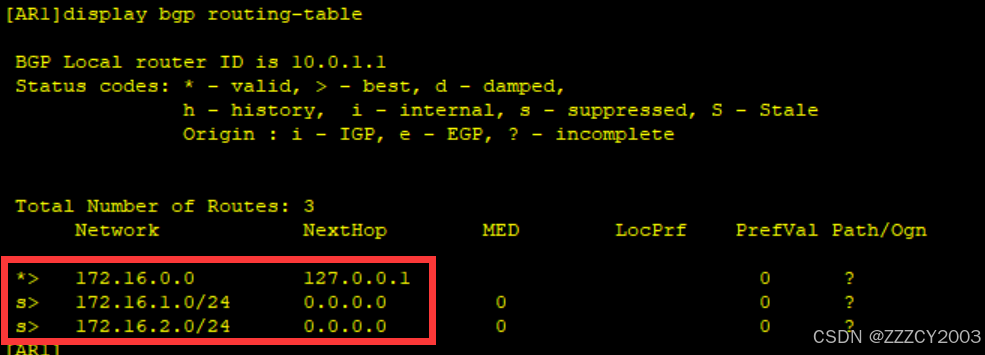

在AR1上查看BGP路由表

展开代码
<AR1>display bgp routing-table

​ Loopback1、Loopback2接口路由已经发布到BGP，由于AR1激活了BGP路由自动汇总，所以AR1回将这些路由汇总成172.16.0.0/16，同时抑制所有的明细路由，通过明细路由前的 “ s ” 标记可以看出，该标记含义是 “ suppressed ” ，表示被抑制，最终AR1只对外通告汇总路由172.16.0.0/16

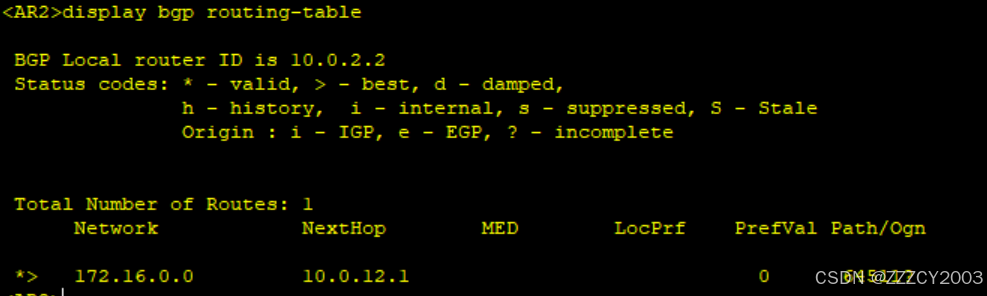

在AR2上查看BGP路由表

展开代码
<AR2>display bgp routing-table

​ 验证上面AR1所说的汇总路由，在AR2上确实只能看到一条主类路由172.16.0.0/16

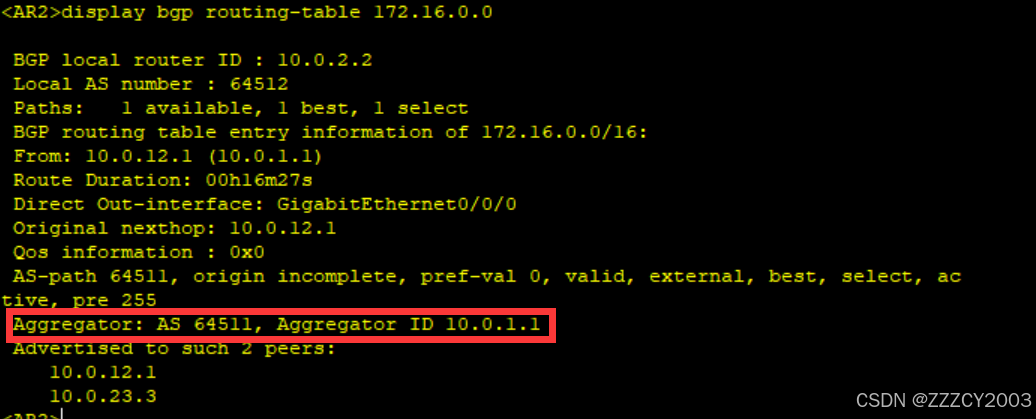

在AR2上查看BGP路由172.16.0.0的明细信息

展开代码
<AR2>display bgp routing-table 172.16.0.0

​ 该路由的路径属性中存在Agregator属性，其中携带了汇总路由生成设备所属的AS号以及其Router ID

（4）BGP路由手动汇总

​ 在AR3上将Loopback1、Loopback2接口路由发布到BGP，在AR2上通过aggregate命令执行手动汇总，并抑制明细路由的对外发布

展开代码
# 创建IP前缀表1，匹配Loopback1、Loopback2接口路由
[AR3]ip ip-prefix 1 permit 172.17.0.0 16 greater-equal 24 less-equal 24

# 创建Route-Policy ren，并创建节点10，在其中调用IP前缀列表1
[AR3]route-policy ren permit node 10
Info: New Sequence of this List.
[AR3-route-policy]if-match ip-prefix 1
[AR3-route-policy]q
[AR3]

# 将Loopback1、Loopback2接口路由发布到BGP
[AR3]bgp 64513
[AR3-bgp]import-route direct route-policy ren
[AR3-bgp]q
[AR3]

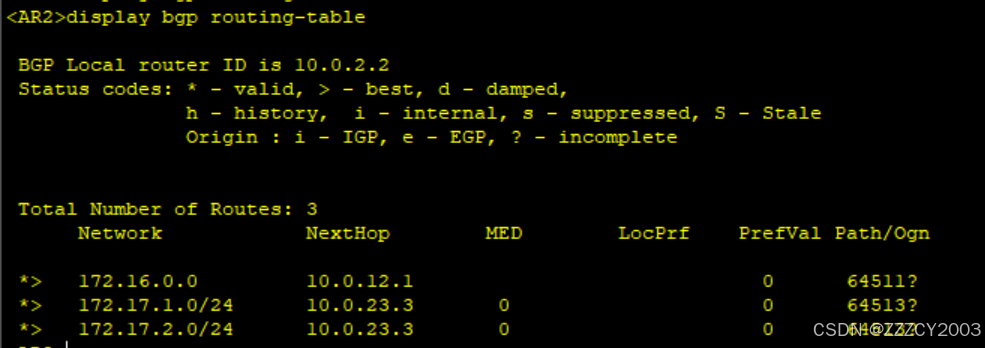

查看AR2的BGP路由表

展开代码
<AR2>display bgp routing-table

​ 在AR2的BGP路由表上已经存在AR3通告的BGP路由172.17.1.0/24、172.17.2.0/24

在AR2上执行手动路由汇总，将172.17.1.0/24、172.17.2.0/24汇总成172.17.0.0/22，并抑制明细路由的对外通告

展开代码
[AR2]bgp 64512
[AR2-bgp]aggregate 172.17.0.0 22 detail-suppressed
[AR2-bgp]q
[AR2]

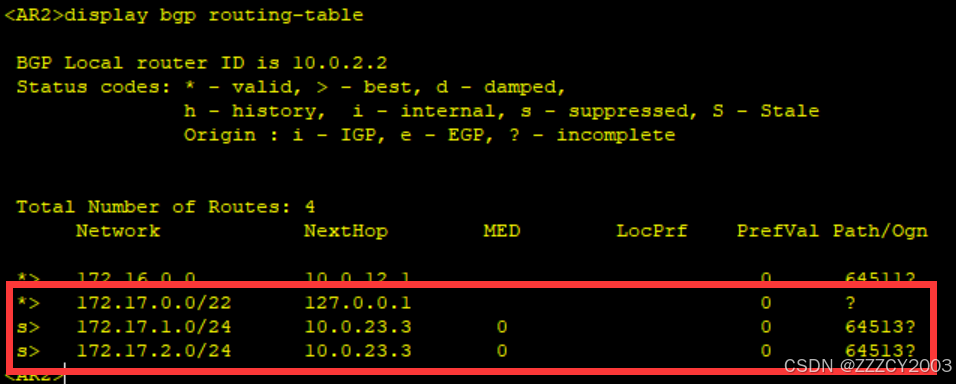

查看AR2的BGP路由表

展开代码
<AR2>display bgp routing-table

​ 现在AR2的BGP路由表中可以看到汇总后的路由

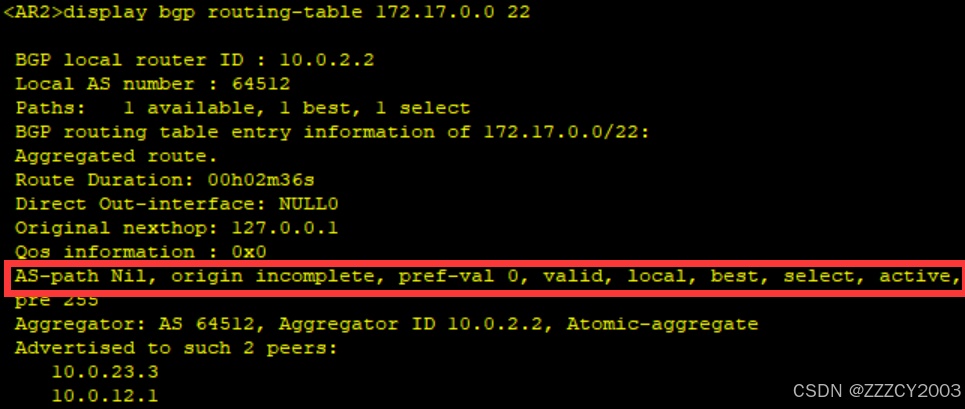

在AR2上查看BGP路由172.16.0.0/22的明细信息

展开代码
<AR2>display bgp routing-table 172.17.0.0 22

​ AS_Path值为Nil，代表了AS_Path属性值为空，这意味着丢失了明细的AS_Path属性值，BGP依赖AS_Path实现防环，所以AS_Path属性的丢失可能带来路由环路。从该条路由对外通告的对等体可以看到10.0.23.3（AR3）

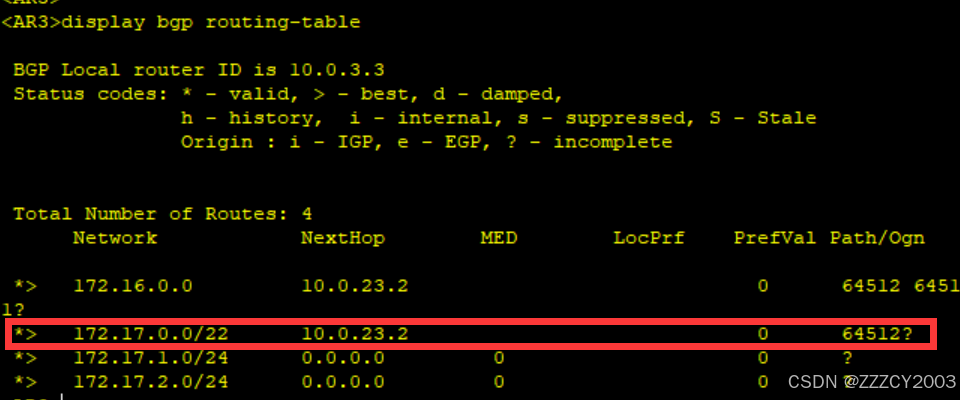

查看AR3的BGP路由表

​ 在AR3的BGP路由表上可以看到汇总路由172.17.0.0/22

为防止路由环路，在AR2上执行手动汇总时增加as-set关键字

展开代码
[AR2]bgp 64512
[AR2-bgp]aggregate 172.17.0.0 255.255.252.0 detail-suppressed as-set
[AR2-bgp]q
[AR2]

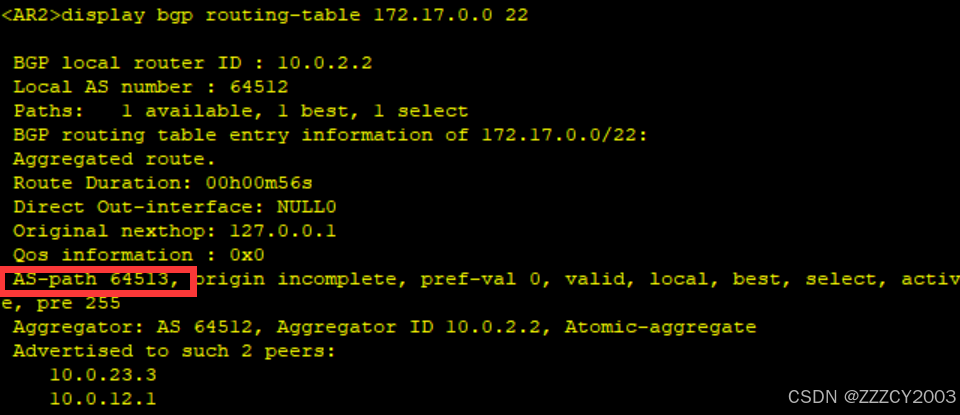

再次在AR2上查看BGP路由172.17.0.0/22的明细路由

​ 可以看到现在AS_Path属性值为64513，该条路由依旧指向10.0.23.3（AR3）通告

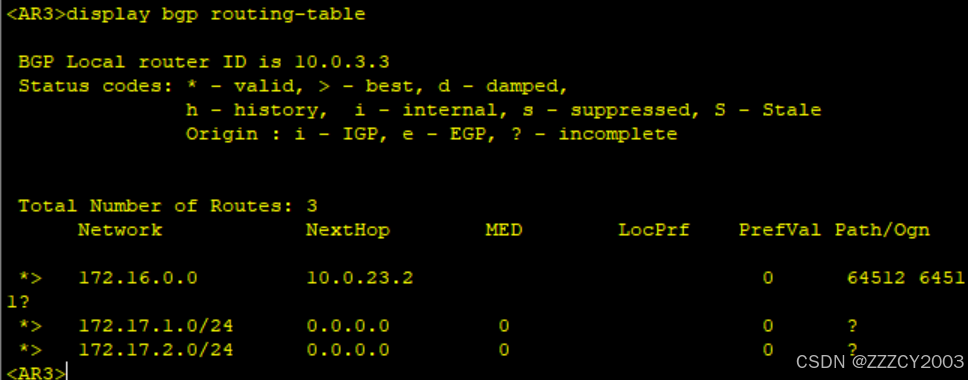

再次查看AR3的BGP路由表

​ AR3收到关于172.17.0.0/22的通告之后，在AS_Path中将看到自身的AS号（64513），将回忽略该路由通告。现在AR3的BGP路由表中无法看到汇总路由172.17.0.0/22，所以通过在手动路由汇总的配置中使用as-set关键字顺利地规避了路由环路的产生
