前言

​ 之前一直在学华为ENSP的命令，最近来了个实验（被坑了），要求是用思科完成。没法子，就弄呗

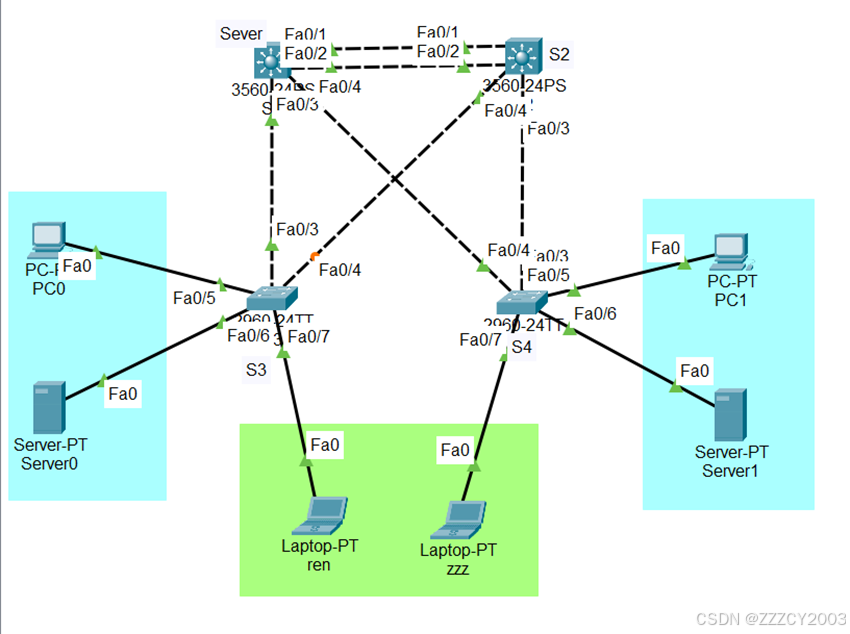

拓扑图

实验目标

首先配置以太通道（逻辑上的）实现链路冗余和负载共享

在交换机接口配置trunk，注意，三层交换机首先封装802.1q，才能用trunk模式

VTP配置服务器和客户端，客户端会学习服务器端的VLAN

将各个部门的设备接入接口分别access到各个VLAN

完成IP 配置并完成测试

设备	接口	接口类型	Vlan	以太通道	对端设备机接口
S1	Fa0/1	Trunk		是	S2 Fa0/1
Fa0/2	Trunk		是	S2 Fa0/2
Fa0/3	Trunk			S3 Fa0/3
Fa0/4	Trunk			S4 Fa0/4
S2	Fa0/1	Trunk		是	S1 Fa0/1
Fa0/2	Trunk		是	S1 Fa0/2
Fa0/3	Trunk			S4 Fa0/3
Fa0/4	Trunk			S3 Fa0/4
S3	Fa0/3	Trunk			S1 Fa0/3
Fa0/4	Trunk			S2 Fa0/4
Fa0/5	Access	Vlan 10		PC0 Fa0
Fa0/6	Access	Vlan 10		Server0 Fa0
Fa0/7	Access	Vlan 20		ren Fa0
S4	Fa0/3	Trunk			S2 Fa0/3
Fa0/4	Trunk			S1 Fa0/4
Fa0/5	Access	Vlan 10		PC1 Fa0
Fa0/6	Access	Vlan 10		Server1 Fa0
Fa0/7	Access	Vlan 20		zzz Fa0

实验步骤

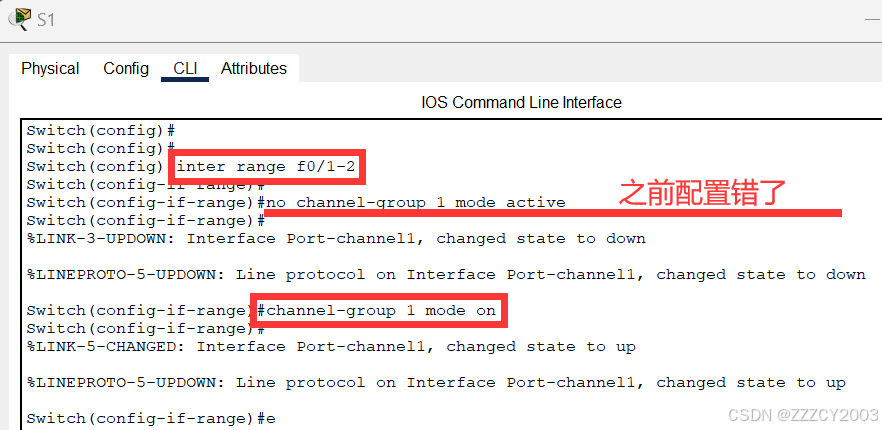

（1）配置以太通道

分别给S1和S2交换机配置以太通道（都是一样的，就以S1为例了）

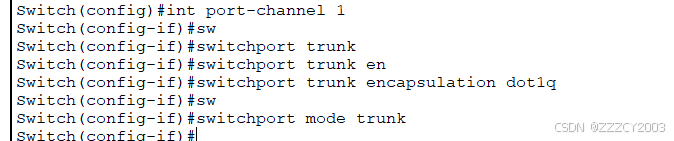

（2）设置接口的Trunk模式

分别在S1和S2的port-channel或者range f0/1-2封装802.1q协议，并设置trunk模式

（3）VTP管理VLAN

在配置VTP之前，需要将要配置VTP的设备之间的链路连接类型修改为trunk模式

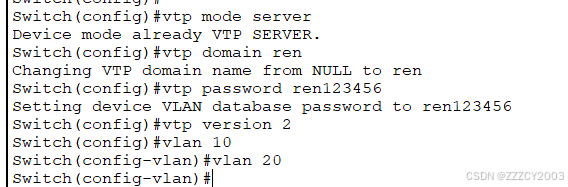

将S1交换机作为VTP的服务器，设置为Server模式且只设置一个domain为ren，password为ren123456

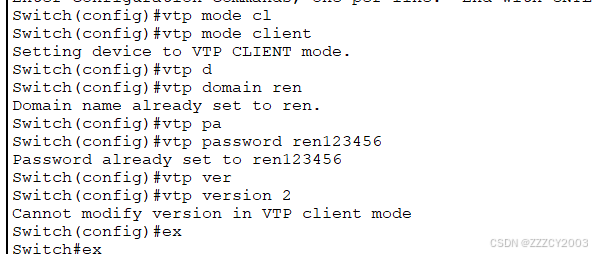

将其余三台交换机S2、S3、S4作为客户端，设置为Client模式

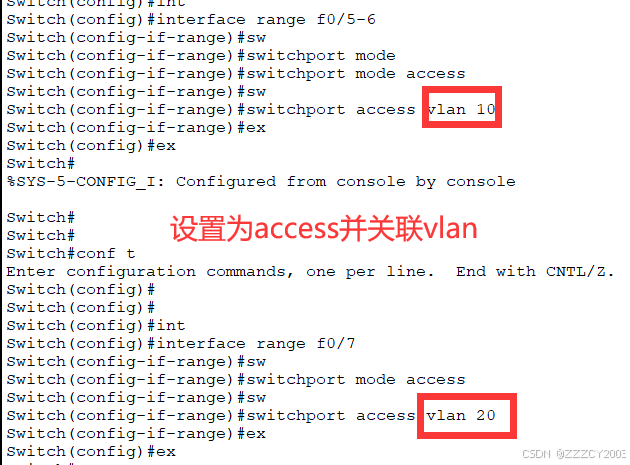

（4）各部门接口Access到VLAN

（5）验证上述实验配置

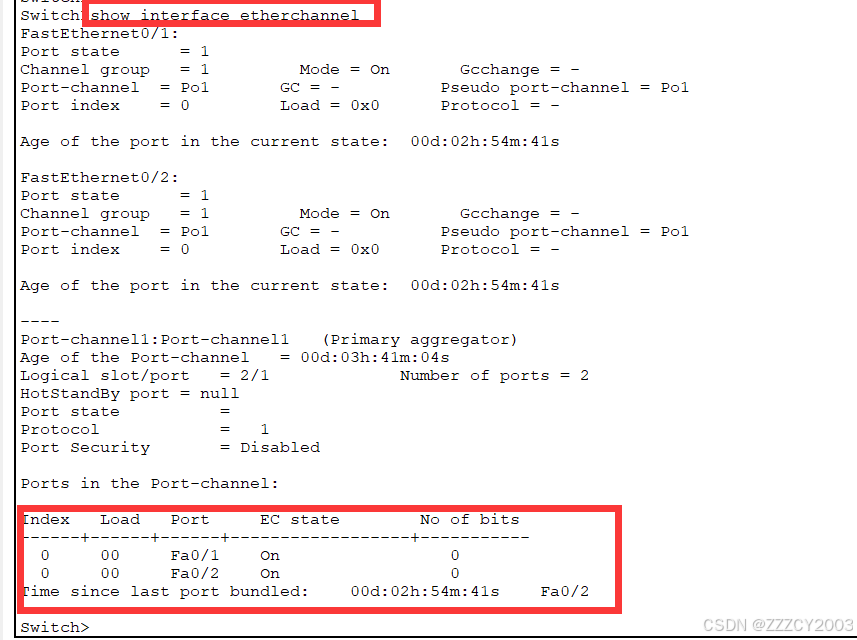

显示以太通道负载

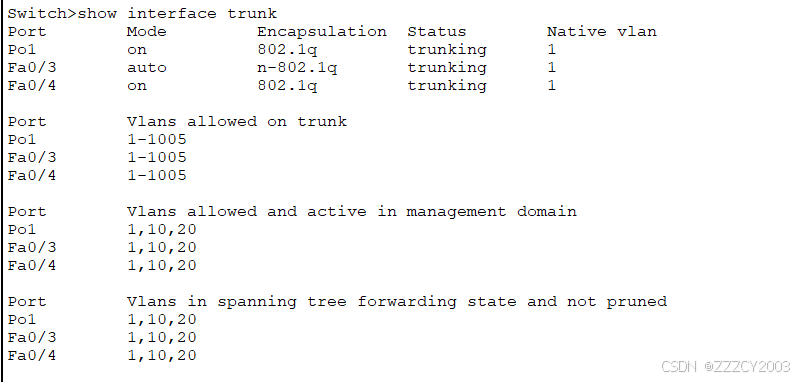

显示干线情况

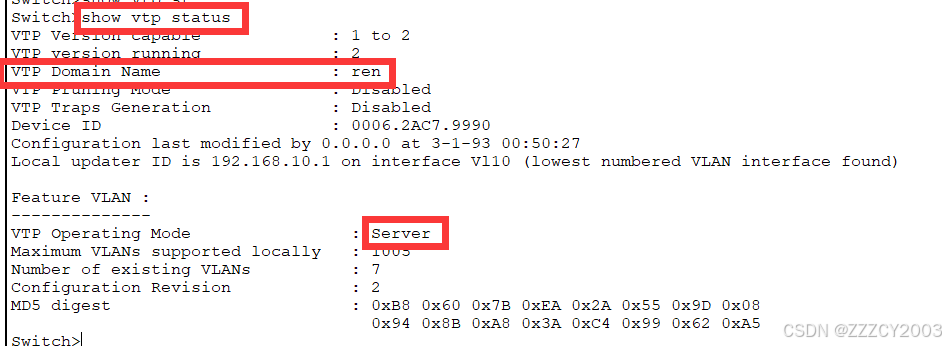

显示VTP状态

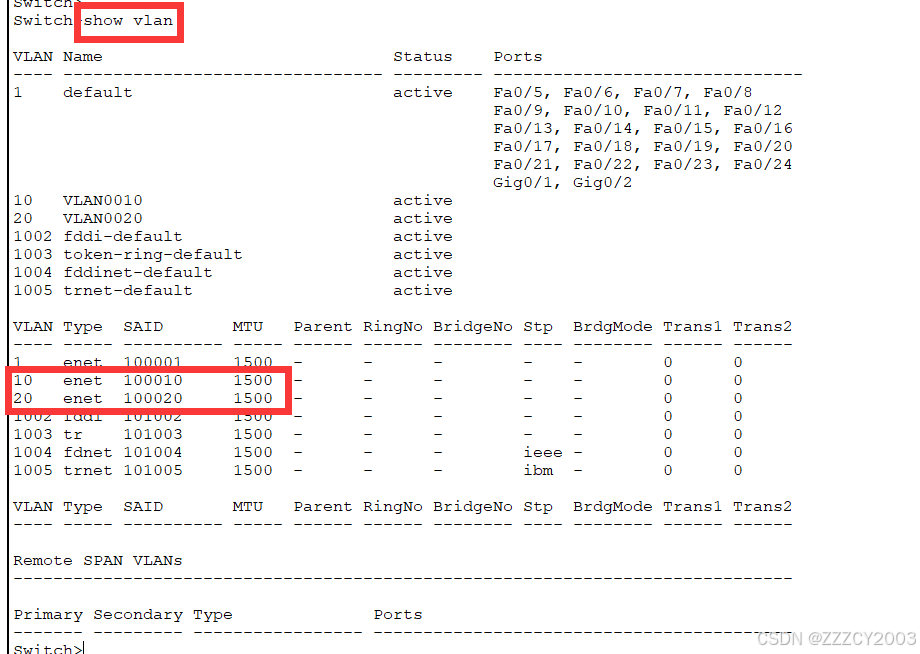

显示VLAN信息

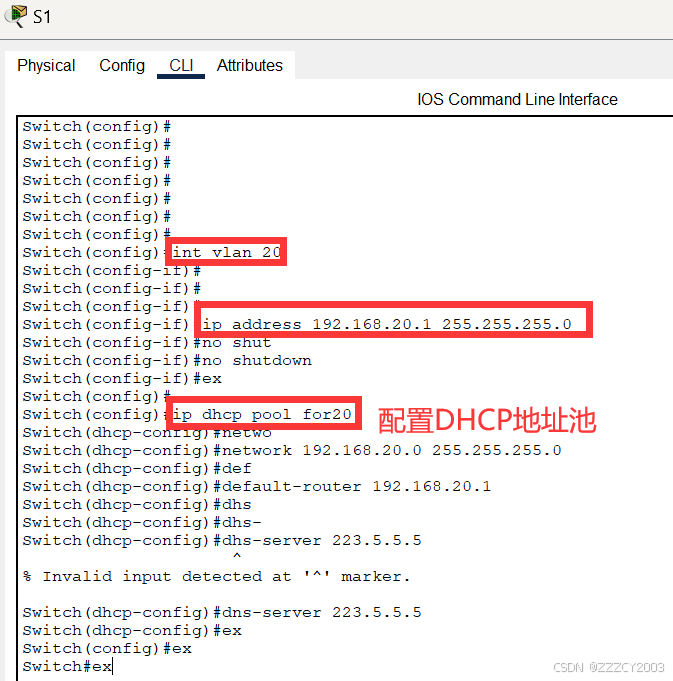

（6）配置DHCP自动分配IP地址功能

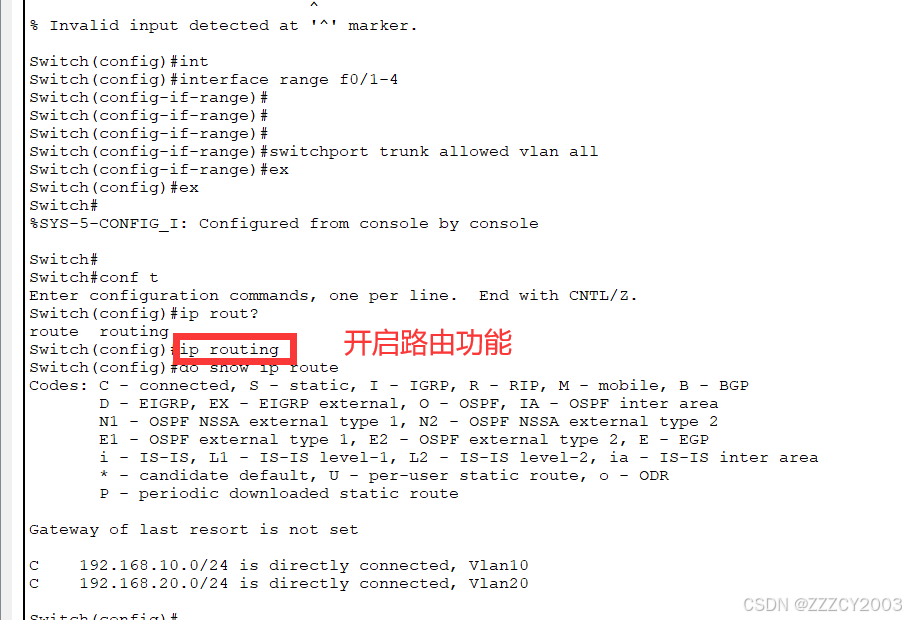

（7）实现不同VLAN间通信并检验是否ping通

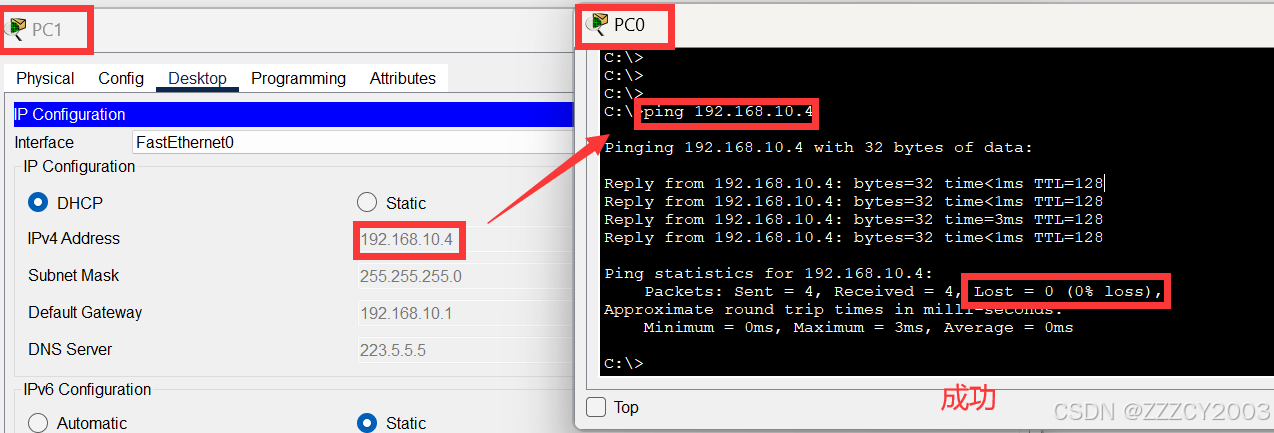

VLAN 10的PC0 ping VLAN 10的PC1

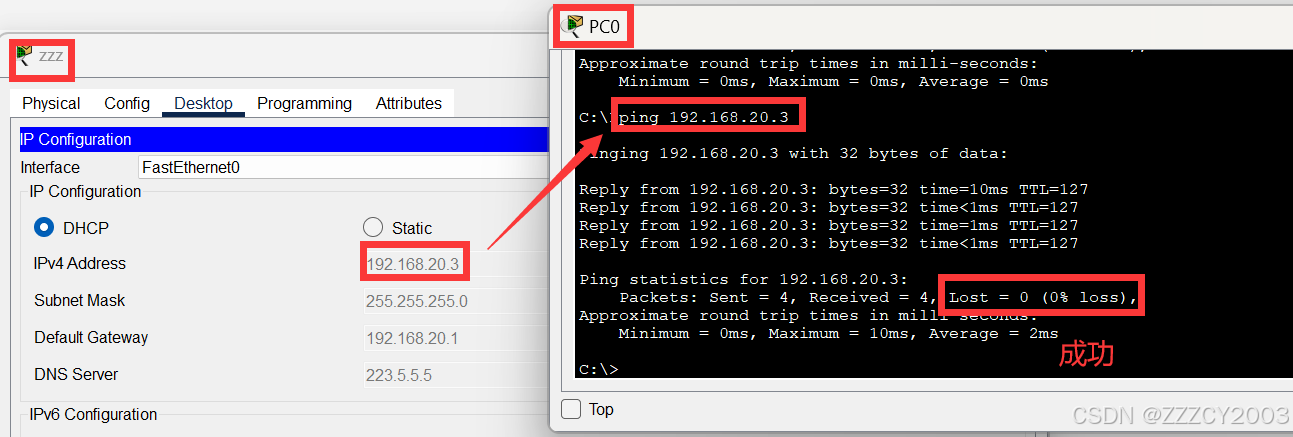

VLAN 10的PC0 ping VLAN 20的zzz

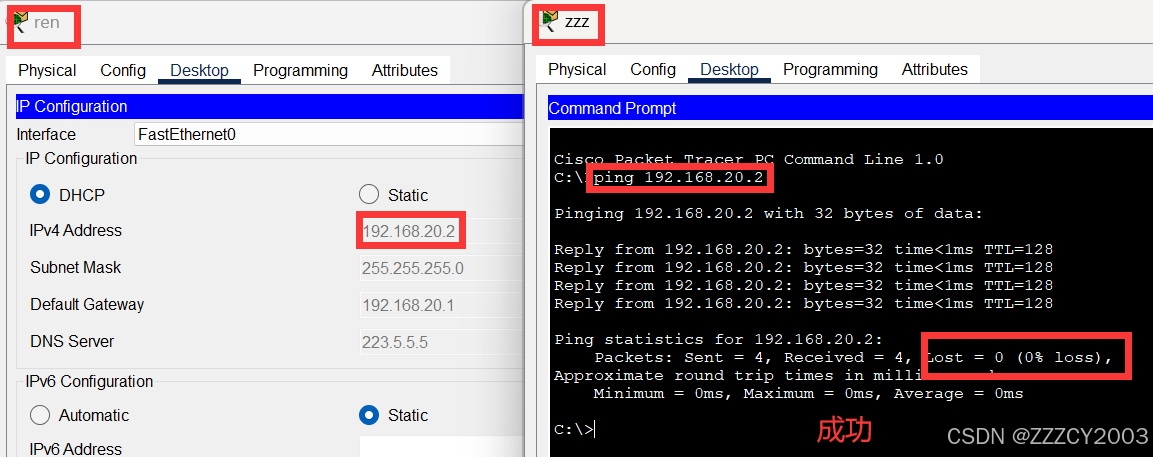

VLAN 20的zzz ping VLAN 20的ren

okok，就是这样
