ISIS配置实验
2026-02-08
网络
00
ENSPIS-IS协议
请注意，本文编写于 55 天前，最后修改于 5 天前，其中某些信息可能已经过时。

目录

实验任务
实验步骤
1、设备IP地址配置
2、配置IS-IS协议
3、检查IS-IS配置结果
4、修改AR1 GE0/0/1接口的DIS优先级
5、引入外部路由
6、修改IS-IS接口的通信
7、配置IS-IS路由渗透
实验包

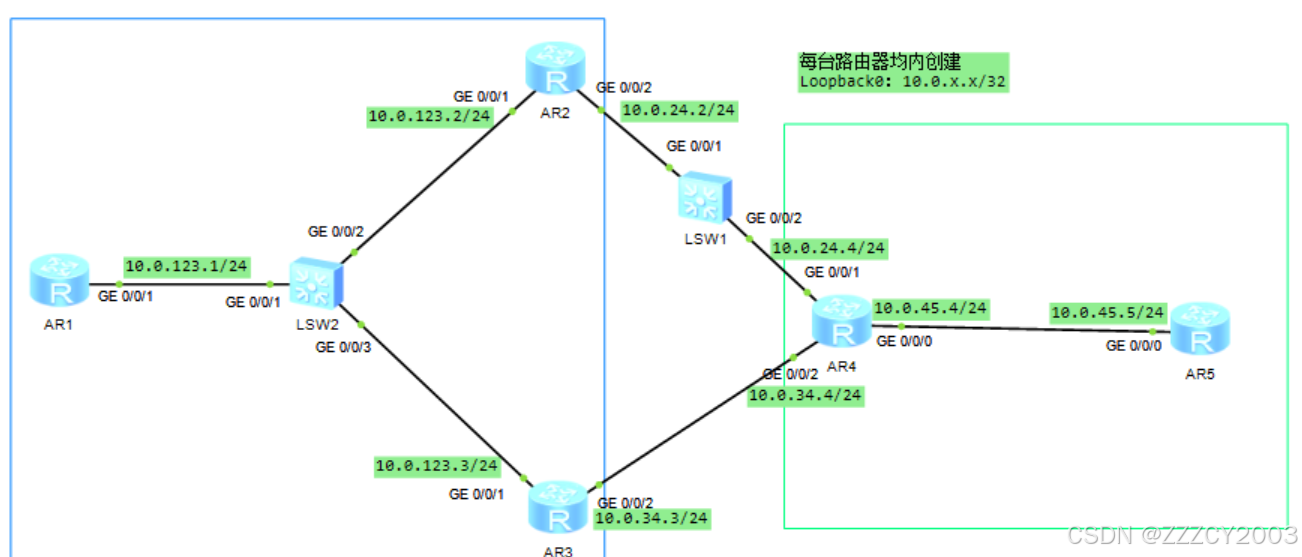

​ 使用IS-IS协议作为IGP，AR4和AR5运行在49.0002区域，为L2路由器。AR1、AR2、AR3运行在49.0001区域，其中AR1是L1路由器，AR2、AR3是L1-2路由器。在AR5中，我们还引入了外部路由192.168.1.0/24

​ 目的：AR1可以访问AR5引入的外部路由，AR1的GE0/0/1接口作为DIS，而且AR1与AR5之间的双向流量要求沿着AR3、AR4这条路径转发，可以通过cost和路由渗透进行选路控制

实验任务

  1. 设备IP地址配置
  2. 按照规划配置IS-IS
  3. 检查IS-IS配置结果，分别在AR1、AR4上检查IS-IS信息
  4. 手动修改AR1的GE0/0/1接口的DIS优先级，使其成为DIS
  5. 在AR5上创建Loopback1 作为外部路由引入到IS-IS中，分别在AR4、AR1上观察IS-IS路由表，并测试AR1与外部路由地址之间的连通性
  6. 手动在AR4上修改GE0/0/2的Cost值，使得AR4优先选择吓一跳为AR2的路由前往AR1
  7. 在AR3上配置IS-IS的路由渗透，使得AR1从AR3上学习到L2区域的明细路由，使得AR1根据最长匹配原则，优先选择下一跳为AR3的明细路由前往AR2区域

实验步骤

1、设备IP地址配置

展开代码
# AR1配置
[AR1]interface GigabitEthernet 0/0/1
[AR1-GigabitEthernet0/0/1]ip address 10.0.123.1 24
[AR1-GigabitEthernet0/0/1]q
[AR1]interface LoopBack 0
[AR1-LoopBack0]ip address 10.0.1.1 32
[AR1-LoopBack0]q
[AR1]

# AR2配置
[AR2]interface GigabitEthernet 0/0/1
[AR2-GigabitEthernet0/0/1]ip address 10.0.123.2 24
[AR2-GigabitEthernet0/0/1]q
[AR2]interface LoopBack 0
[AR2-LoopBack0]ip address 10.0.2.2 32
[AR2-LoopBack0]q
[AR2]interface GigabitEthernet 0/0/2
[AR2-GigabitEthernet0/0/2]ip address 10.0.24.2 24
[AR2-GigabitEthernet0/0/2]q

# AR3配置
[AR3]interface GigabitEthernet 0/0/1
[AR3-GigabitEthernet0/0/1]ip address 10.0.123.3 24
[AR3-GigabitEthernet0/0/1]q
[AR3]interface GigabitEthernet 0/0/2
[AR3-GigabitEthernet0/0/2]ip address 10.0.34.3 24
[AR3-GigabitEthernet0/0/2]q
[AR3]interface LoopBack 0
[AR3-LoopBack0]ip address 10.0.3.3 32
[AR3-LoopBack0]q

# AR4配置
[AR4]interface GigabitEthernet 0/0/1
[AR4-GigabitEthernet0/0/1]ip address 10.0.24.4 24
[AR4-GigabitEthernet0/0/1]q
[AR4]interface GigabitEthernet 0/0/2
[AR4-GigabitEthernet0/0/2]ip address 10.0.34.4 24
[AR4-GigabitEthernet0/0/2]q
[AR4]interface GigabitEthernet 0/0/0
[AR4-GigabitEthernet0/0/0]ip address 10.0.45.4 24
[AR4-GigabitEthernet0/0/0]q
[AR4]interface LoopBack 0
[AR4-LoopBack0]ip address 10.0.4.4 32
[AR4-LoopBack0]q

# AR5配置
[AR5]interface GigabitEthernet 0/0/0
[AR5-GigabitEthernet0/0/0]ip address 10.0.45.5 24
[AR5-GigabitEthernet0/0/0]q
[AR5]interface LoopBack 0
[AR5-LoopBack0]ip address 10.0.5.5 32
[AR5-LoopBack0]q

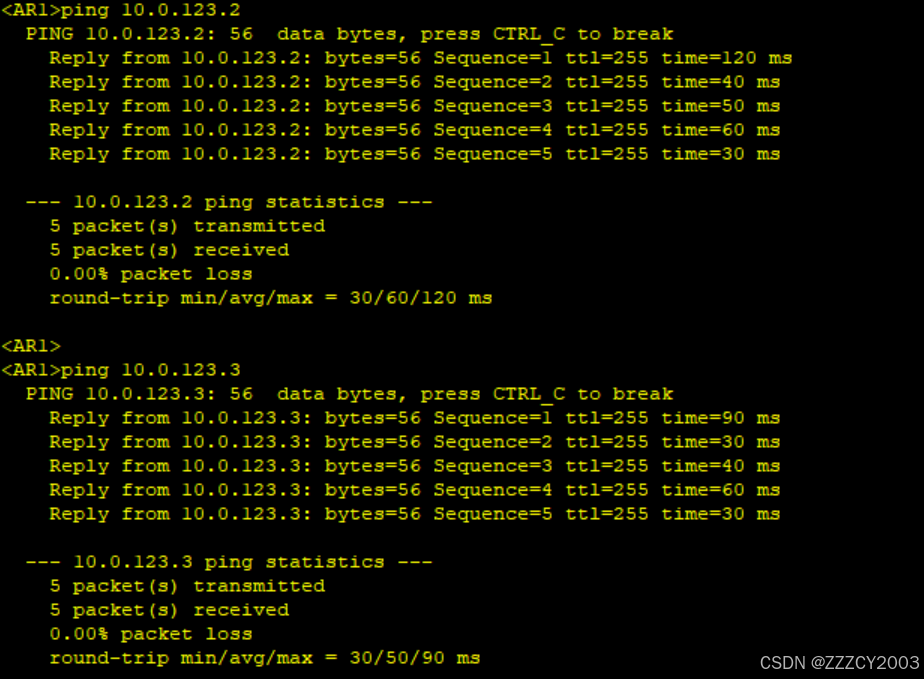

检查连通性

2、配置IS-IS协议

展开代码
# AR1配置
[AR1]isis 1
[AR1-isis-1]is-level level-1
[AR1-isis-1]network-entity 49.0001.0000.0000.0001.00
[AR1-isis-1]q
[AR1]interface LoopBack 0
[AR1-LoopBack0]isis enable 1
[AR1-LoopBack0]q
[AR1]interface GigabitEthernet 0/0/1
[AR1-GigabitEthernet0/0/1]isis enable 1
[AR5-GigabitEthernet0/0/0]isis authentication-mode md5 cipher ren123456
[AR1-GigabitEthernet0/0/1]q
[AR1]

# AR2配置
[AR2]isis 1
[AR2-isis-1]network-entity 49.0001.0000.0000.0002.00
[AR2-isis-1]q
[AR2]interface LoopBack 0
[AR2-LoopBack0]isis enable 1
[AR2-LoopBack0]q
[AR2]interface GigabitEthernet 0/0/1
[AR2-GigabitEthernet0/0/1]isis enable 1
[AR5-GigabitEthernet0/0/0]isis authentication-mode md5 cipher ren123456
[AR2-GigabitEthernet0/0/1]q
[AR2]interface GigabitEthernet 0/0/2
[AR2-GigabitEthernet0/0/2]isis enable 1
[AR5-GigabitEthernet0/0/0]isis authentication-mode md5 cipher ren123456
[AR2-GigabitEthernet0/0/2]q
[AR2]

# AR3配置
[AR3]isis 1
[AR3-isis-1]network-entity 49.0001.0000.0000.0003.00
[AR3-isis-1]q
[AR3]interface LoopBack 0
[AR3-LoopBack0]isis enable 1
[AR3-LoopBack0]q
[AR3]interface GigabitEthernet 0/0/1
[AR3-GigabitEthernet0/0/1]isis enable 1
[AR5-GigabitEthernet0/0/0]isis authentication-mode md5 cipher ren123456
[AR3-GigabitEthernet0/0/1]q
[AR3]interface GigabitEthernet 0/0/2
[AR3-GigabitEthernet0/0/2]isis enable 1
[AR5-GigabitEthernet0/0/0]isis authentication-mode md5 cipher ren123456
[AR3-GigabitEthernet0/0/2]q
[AR3]

# AR4配置
[AR4]isis 1
[AR4-isis-1]is-level level-2
[AR4-isis-1]network-entity 49.0002.0000.0000.0004.00
[AR4-isis-1]q
[AR4]interface LoopBack 0
[AR4-LoopBack0]isis enable 1
[AR4-LoopBack0]q
[AR4]interface GigabitEthernet 0/0/0
[AR4-GigabitEthernet0/0/0]isis enable 1
[AR5-GigabitEthernet0/0/0]isis authentication-mode md5 cipher ren123456
[AR4-GigabitEthernet0/0/0]q
[AR4]interface GigabitEthernet 0/0/1
[AR4-GigabitEthernet0/0/1]isis enable 1
[AR5-GigabitEthernet0/0/0]isis authentication-mode md5 cipher ren123456
[AR4-GigabitEthernet0/0/1]q
[AR4]interface GigabitEthernet 0/0/2
[AR4-GigabitEthernet0/0/2]isis enable 1
[AR5-GigabitEthernet0/0/0]isis authentication-mode md5 cipher ren123456
[AR4-GigabitEthernet0/0/2]q
[AR4]

# AR5配置
[AR5]isis 1
[AR5-isis-1]is-level level-2
[AR5-isis-1]network-entity 49.0002.0000.0000.0005.00
[AR5-isis-1]q
[AR5]interface LoopBack 0
[AR5-LoopBack0]isis enable 1
[AR5-LoopBack0]q
[AR5]interface GigabitEthernet 0/0/0
[AR5-GigabitEthernet0/0/0]isis enable 1
[AR5-GigabitEthernet0/0/0]isis authentication-mode md5 cipher ren123456
[AR5-GigabitEthernet0/0/0]q
[AR5]

3、检查IS-IS配置结果

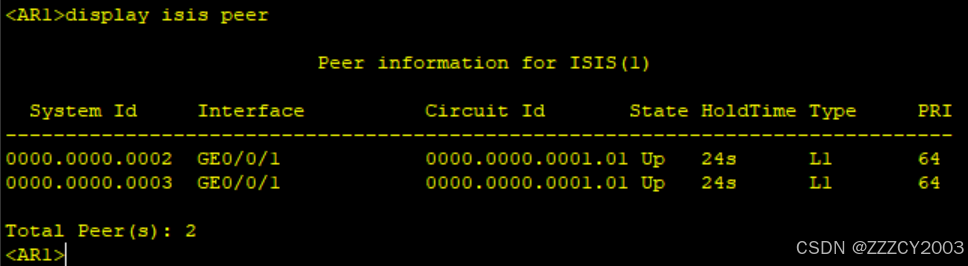

查看AR1、AR4的IS-IS邻居

展开代码
<AR1>display isis peer

​ AR1已经成功与AR2、AR3建立IS-IS邻居，并且是L1类型

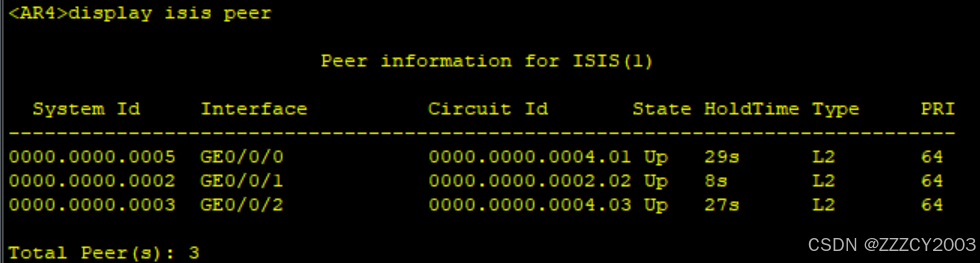

​ AR4也与AR2、AR3、AR5建立IS-IS邻居，并且是L2类型

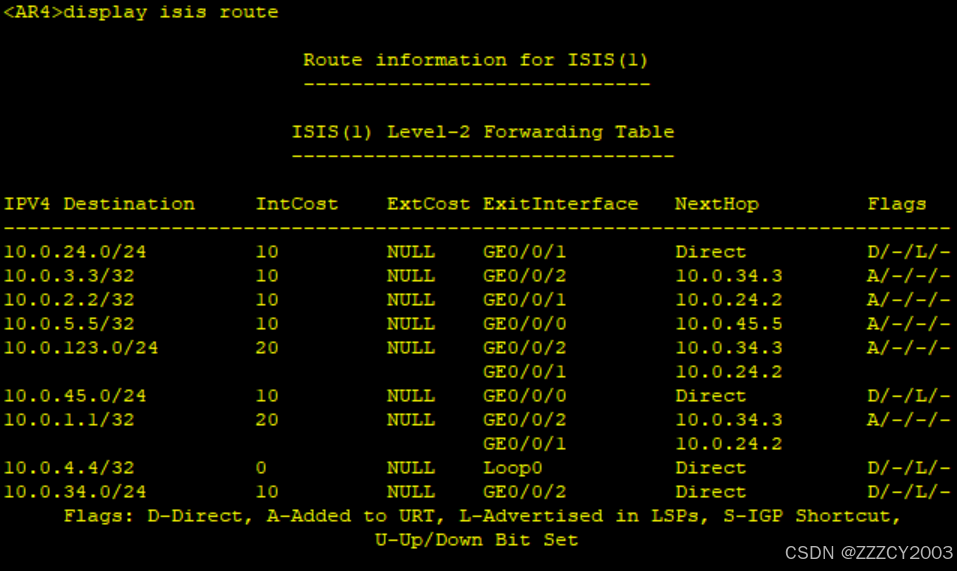

在L2路由器AR4上查看IS-IS路由表

展开代码
<AR1>display isis route

​ L2路由器AR4学习到整网的路由，并且前往10.0.123.0/24、10.0.1.1/32的路由已经是负载均衡的一个状态

4、修改AR1 GE0/0/1接口的DIS优先级

​ AR1、AR2、AR3是处于同一个广播网络，他们会选举出一个DIS，通过修改DIS优先级手动指定AR1的GE0/0/1作为DIS

修改AR1的GE0/0/1接口的优先级

展开代码
[AR1]interface GigabitEthernet 0/0/1
[AR1-GigabitEthernet0/0/1]isis dis-priority 127

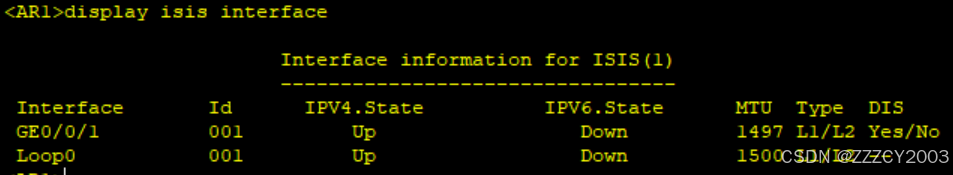

在AR1上查看IS-IS接口状态

展开代码
<AR1>display isis interface

​ AR1的GE0/0/1接口成功变为DIS

5、引入外部路由

在AR5上创建Loopback 1接口，配置IP地址为192.168.1.1 作为外部路由引入到IS-IS中

展开代码
[AR5]interface LoopBack 1
[AR5-LoopBack1]ip address 192.168.1.1 32
[AR5-LoopBack1]q
[AR5]isis 1
[AR5-isis-1]import-route direct
[AR5-isis-1]q
[AR5]

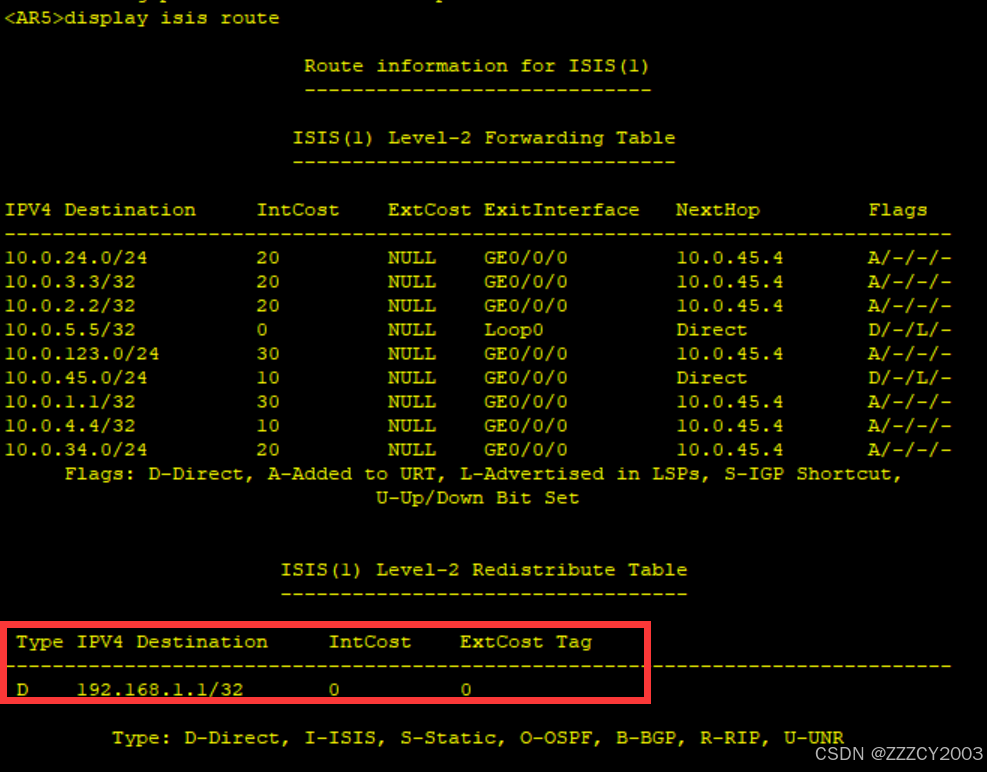

在AR5上查看IS-IS路由表

展开代码
<AR5>display isis route

​ 在L2的路由表发布表中可以引入的外部路由

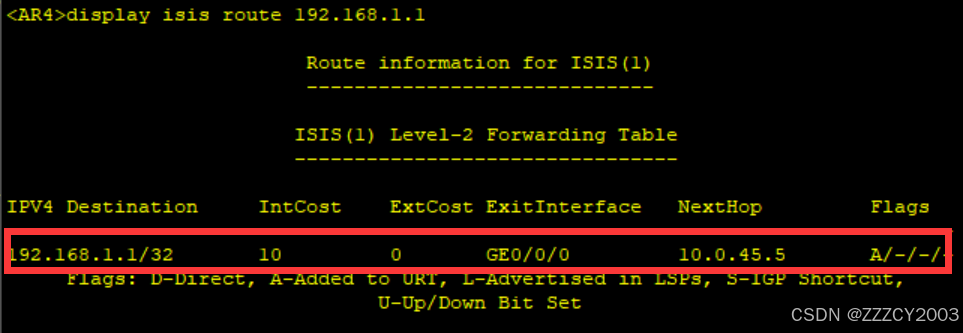

在AR4上查看IS-IS路由192.168.1.1

展开代码
<AR4>display isis route 192.168.1.1

​ AR4也学到了IS-IS路由192.168.1.1/32

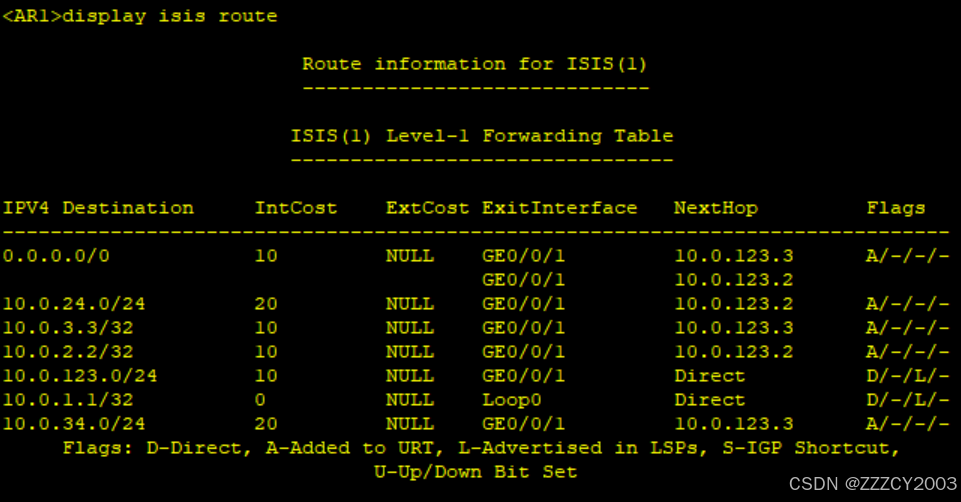

在AR1上查看IS-IS路由表

展开代码
<AR1>display isis route

​ 在AR1的路由表上没有看到192.168.1.1/32的踪迹。这是因为AR1是L1路由器，默认情况下L1-2路由器不会向其传递L2路由，所以在AR1上没有看到引入的外部路由192.168.1.1/32，但AR1上存在前往骨干区域的默认路由，并且为负载均衡状态

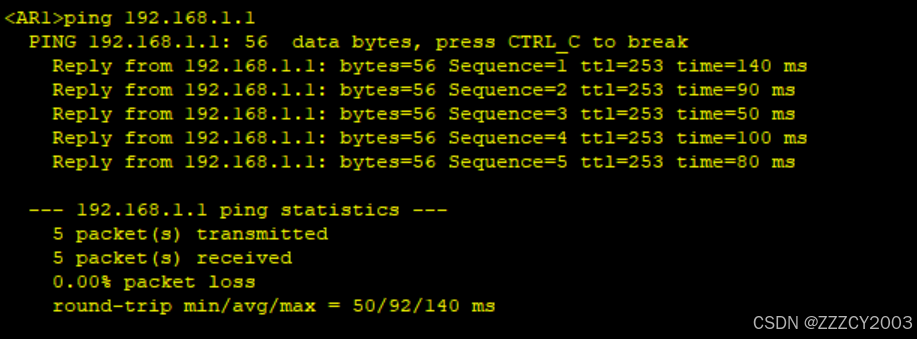

​ 在AR1测试与AR5的Loopback 1接口的连通性

​ AR1和AR5的Loopback 1接口正常通信

6、修改IS-IS接口的通信

​ AR4前往AR1的流量在通过AR2、AR3时，进行负载分担，现在进行手工控制AR4前往AR1的流量经过AR2，所以在AR4上手动修改接口Cost

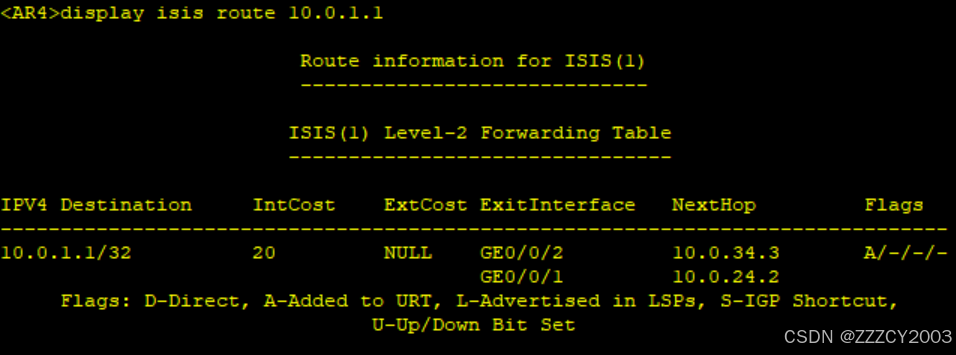

在AR4上查看IS-IS路由10.0.1.1/32

展开代码
<AR4>display isis route 10.0.1.1

​ 现在AR4前往AR1的Loopback 0接口为负载分担，其下一跳为10.0.34.3、10.0.24.2

修改AR4的GE0/0/2接口的IS-IS的Cost值

展开代码
[AR4]interface GigabitEthernet 0/0/2
[AR4-GigabitEthernet0/0/2]isis cost 15
[AR4-GigabitEthernet0/0/2]q
[AR4]

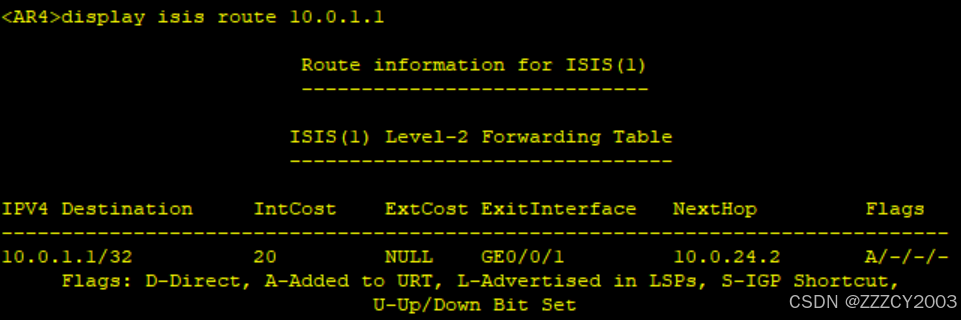

再次在AR4上查看IS-IS路由10.0.1.1/32

展开代码
<AR1>display isis route 10.0.1.1

​ 现在AR4前往AR1的Loopback 0接口只存在一个下一跳，就是10.0.24.2

7、配置IS-IS路由渗透

​ 由于缺省时AR1并不知道到达L2区域的具体路由，仅仅通过L1-2路由器发布的缺省路由到达L2区域，所以当前AR1只能选择AR2及AR3作为等价的下一跳设备到达L2区域。为了将AR1发往AR5的流量引导到AR3的进行转发，可以在AR3上配置路由渗透，将到达L2区域的路由渗透到L1区域，使得AR1能够通过IS-IS学习到相关路由

在AR1的IP路由表中查看AR5的Loopback 0接口路由

展开代码

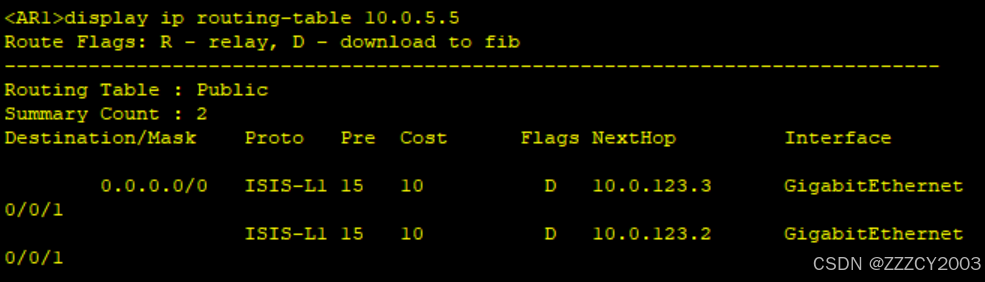

<AR1>display ip routing-table 10.0.5.5

​ AR1到10.0.5.5是通过AR2、AR3的负载均衡

在AR3上配置路由渗透

展开代码
[AR3]isis 1
[AR3-isis-1]import-route isis level-2 into level-1
[AR3-isis-1]q
[AR3]

再次在AR1的IP路由表上查看AR5的Loopback 0接口路由

展开代码

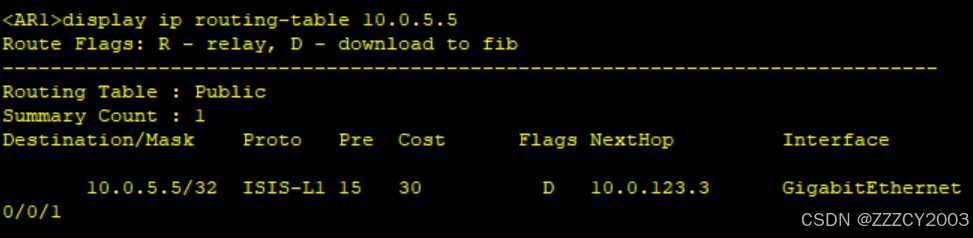

<AR1>display ip routing-table 10.0.5.5

​ 现在AR1到10.0.5.5的路由下一跳为10.0.123.3，就是AR3，并且是明细路由而不是默认路由！

实验包

IS-IS配置实验imghttps://www.alipan.com/s/oVqd6n4VjR9
