OSPF小实验--OSPF的邻居关系和LSA
2026-02-08
网络
00
ENSPOSPF协议
请注意，本文编写于 55 天前，最后修改于 5 天前，其中某些信息可能已经过时。

目录

OSPF的邻居关系和LSA
实验任务
实验步骤
1、设备接口IP地址配置
2、配置多区域OSPF
3、检查OSPF配置结果
4、修改接口的DR优先级，干预DR选举
5、将直连路由引入OSPF中
6、观察各种类型的LSA
在AR1上查看LSA类型1------10.0.1.1/24
在AR2上查看LSA类型2
在AR1上查看LSA类型3------10.0.20.0/24
在AR1中查看LSA类型4
7、观察LSR、LSU和LSAck
实验包

OSPF的邻居关系和LSA

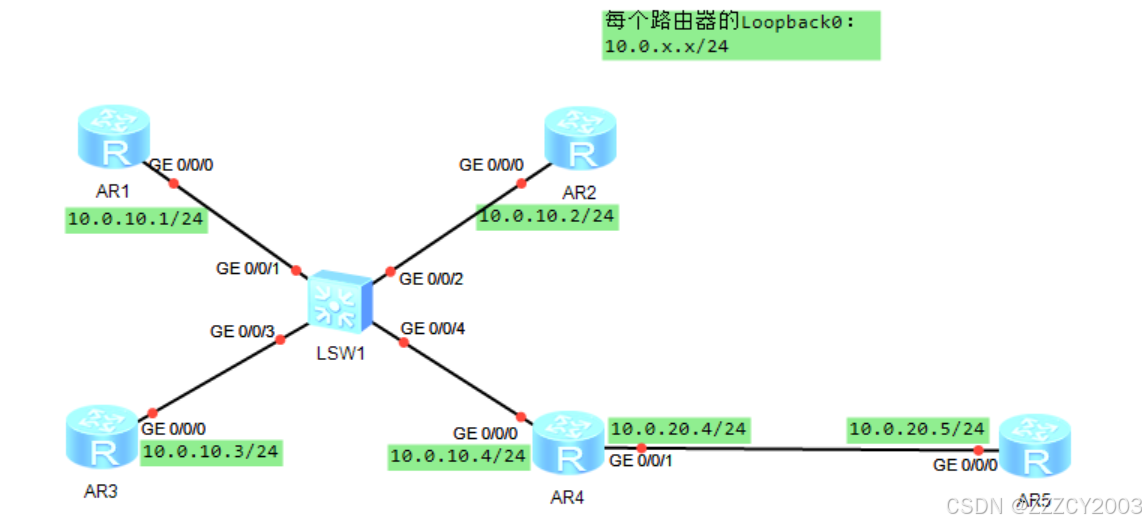

​ 设备连接情况：AR1的Loopback 0接口属于OSPF区域2，AR4的GE0/0/1接口到AR5则是区域1，AR5的Loopback 0接口则是不属于任何区域，其它地方为区域0

实验任务

设计多区域OSPF；使用固定地址为Router ID；干预DR的选举，使AR3为DR，AR2为BDR

  1. 设备IP地址配置
  2. 按照规划配置OSPF多区域
  3. 检查OSPF配置结果，检查OSPF邻居关系状态，检查OSPF路由表，检查OSPF的LSDB
  4. 手动修改接口的DR优先级，人工干预OSPF DR、BDR的选举
  5. 在AR5上将直连路由引入到OSPF中，在AR1上观察LSA类型5
  6. 单独观察LSA类型1、2、3、4
  7. 在AR1上观察OSPFLSU、LSAck、LSR报文

实验步骤

1、设备接口IP地址配置

展开代码
# AR1配置
[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]ip address 10.0.10.1 24
[AR1-GigabitEthernet0/0/0]q
[AR1]interface LoopBack 0
[AR1-LoopBack0]ip address 10.0.1.1 24
[AR1-LoopBack0]q

# AR2配置
[AR2]interface GigabitEthernet 0/0/0
[AR2-GigabitEthernet0/0/0]ip address 10.0.10.2 24
[AR2-GigabitEthernet0/0/0]q
[AR2]interface LoopBack 0
[AR2-LoopBack0]ip address 10.0.2.2 24
[AR2-LoopBack0]q

# AR3配置
[AR3]interface GigabitEthernet 0/0/0
[AR3-GigabitEthernet0/0/0]ip address 10.0.10.3 24
[AR3-GigabitEthernet0/0/0]q
[AR3]interface LoopBack 0
[AR3-LoopBack0]ip address 10.0.3.3 24
[AR3-LoopBack0]q

# AR4配置
[AR4]interface GigabitEthernet 0/0/0
[AR4-GigabitEthernet0/0/0]ip address 10.0.10.4 24
[AR4-GigabitEthernet0/0/0]q
[AR4]interface GigabitEthernet 0/0/1
[AR4-GigabitEthernet0/0/1]ip address 10.0.20.4 24
[AR4-GigabitEthernet0/0/1]q
[AR4]interface LoopBack 0
[AR4-LoopBack0]ip address 10.0.4.4 24
[AR4-LoopBack0]q

# AR5配置
[AR5]interface GigabitEthernet 0/0/0
[AR5-GigabitEthernet0/0/0]ip address 10.0.20.5 24
[AR5-GigabitEthernet0/0/0]q
[AR5]interface LoopBack 0
[AR5-LoopBack0]ip address 10.0.5.5 24
[AR5-LoopBack0]q

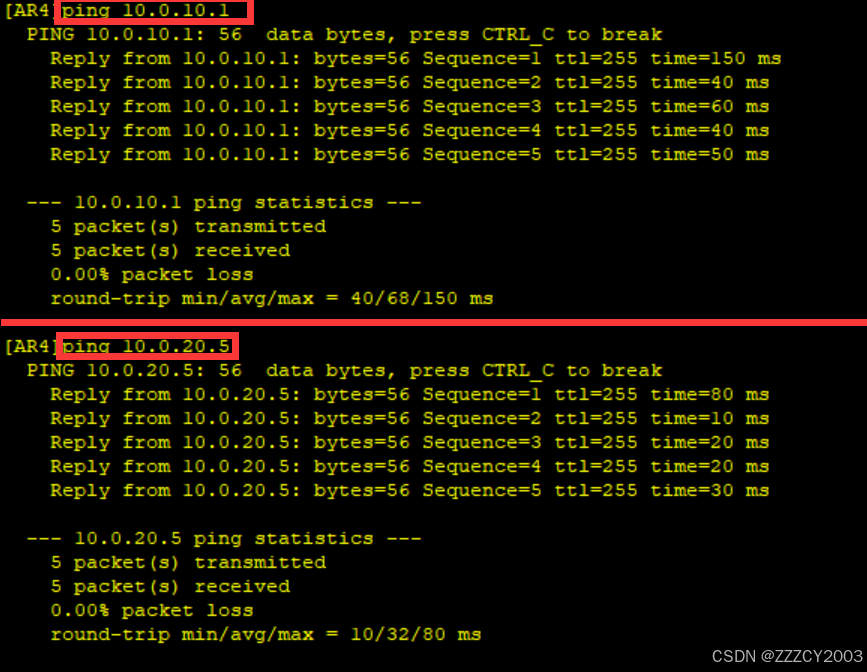

在AR4中尝试ping通AR1、AR5，测试连通性

2、配置多区域OSPF

展开代码
# AR1配置
[AR1]ospf 1 router-id 10.0.1.1
[AR1-ospf-1]area 0
[AR1-ospf-1-area-0.0.0.0]network 10.0.10.1 0.0.0.0
[AR1-ospf-1-area-0.0.0.0]q
[AR1-ospf-1]area 2
[AR1-ospf-1-area-0.0.0.2]network 10.0.1.1 0.0.0.0
[AR1-ospf-1-area-0.0.0.2]q
[AR1-ospf-1]q
[AR1]interface LoopBack 0
[AR1-LoopBack0]ospf network-type broadcast
[AR1-LoopBack0]q

# AR2配置
[AR2]ospf 1 router-id 10.0.2.2
[AR2-ospf-1]area 0
[AR2-ospf-1-area-0.0.0.0]network 10.0.10.2 0.0.0.0
[AR2-ospf-1-area-0.0.0.0]network 10.0.2.2 0.0.0.0
[AR2-ospf-1-area-0.0.0.0]q
[AR2-ospf-1]q
[AR2]interface LoopBack 0
[AR2-LoopBack0]ospf network-type broadcast
[AR2-LoopBack0]q

# AR3配置
[AR3]ospf 1 router-id 10.0.3.3
[AR3-ospf-1]area 0
[AR3-ospf-1-area-0.0.0.0]network 10.0.10.3 0.0.0.0
[AR3-ospf-1-area-0.0.0.0]network 10.0.3.3 0.0.0.0
[AR3-ospf-1-area-0.0.0.0]q
[AR3-ospf-1]q
[AR3]interface LoopBack 0
[AR3-LoopBack0]ospf network-type broadcast
[AR3-LoopBack0]q

# AR4配置
[AR4]ospf 1 router-id 10.0.4.4
[AR4-ospf-1]area 0
[AR4-ospf-1-area-0.0.0.0]network 10.0.10.4 0.0.0.0
[AR4-ospf-1-area-0.0.0.0]network 10.0.4.4 0.0.0.0
[AR4-ospf-1-area-0.0.0.0]q
[AR4-ospf-1]area 1
[AR4-ospf-1-area-0.0.0.1]network 10.0.20.4 0.0.0.0
[AR4-ospf-1-area-0.0.0.1]q
[AR4-ospf-1]q
[AR4]interface LoopBack 0
[AR4-LoopBack0]ospf network-type broadcast
[AR4-LoopBack0]q

# AR5配置
[AR5]ospf 1 router-id 10.0.5.5
[AR5-ospf-1]area 1
[AR5-ospf-1-area-0.0.0.1]network 10.0.20.5 0.0.0.0
[AR5-ospf-1-area-0.0.0.1]q
[AR5-ospf-1]q

3、检查OSPF配置结果

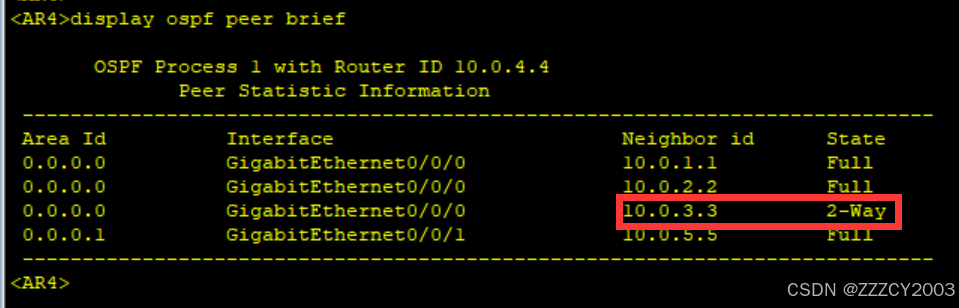

在AR4上查看OSPF邻居的概要信息

展开代码
<AR4>display ospf peer brief

​ AR3、AR4只是建立了邻居关系，还没有邻接关系

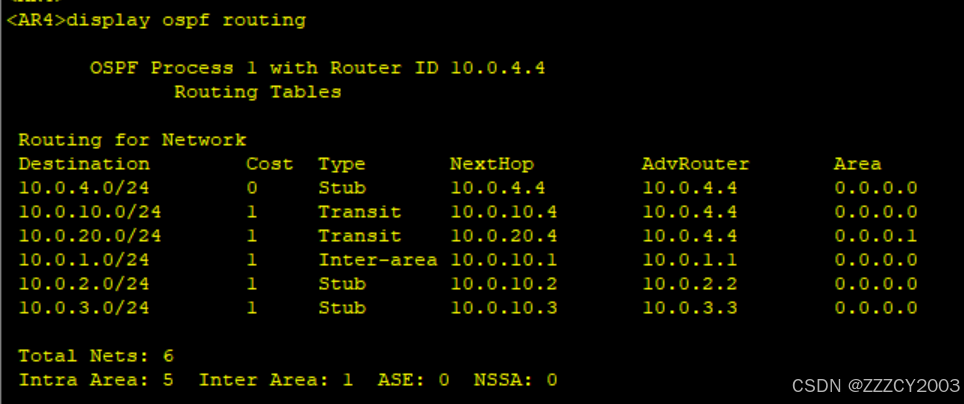

查看AR4的OSPF 路由表

展开代码
<AR4>display ospf routing

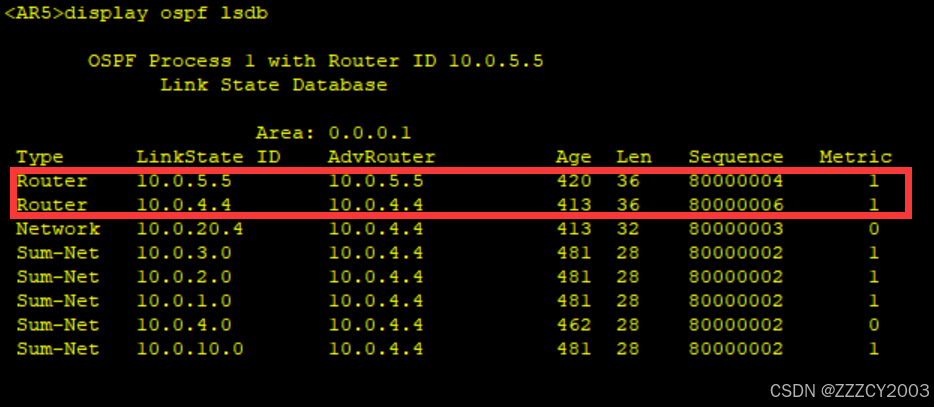

在AR5上查看OSPF的LSDB

展开代码
<AR5>display ospf lsdb

​ 区域1中仅存在2台路由器，所以在AR5的LSDB中，仅存在2条LSA类型1，剩余的5条LSA类型3为AR4向AR5通告的区域间路由

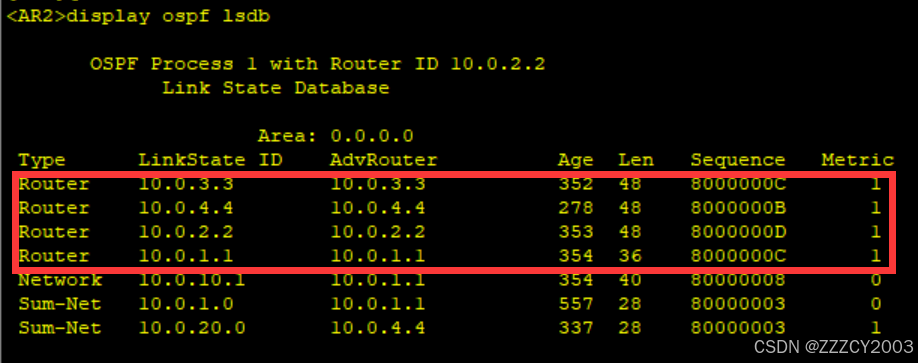

在AR2上查看OSPF的LSDB

展开代码
<AR2>display ospf lsdb

​ 在AR2上除了4条LSA类型11以外，还有1条LSA类型2。AR2的GE0/0/0接口所连接的是一个广播型网络，该网络上的DR会产生1条LSA类型2来描述所有的邻居。在这里可以从AdvRouter字段得知生成这条LSA的路由器是AR1，符合AR1是该网段DR的结果

4、修改接口的DR优先级，干预DR选举

修改AR2、AR3、AR4的接口DR优先级

展开代码
# AR2配置  确保AR2不参与选举
[AR2]interface GigabitEthernet 0/0/0
[AR2-GigabitEthernet0/0/0]ospf dr-priority 0
[AR2-GigabitEthernet0/0/0]q

# AR3配置  确保AR3成为BDR
[AR3]interface GigabitEthernet 0/0/0
[AR3-GigabitEthernet0/0/0]ospf dr-priority 254
[AR3-GigabitEthernet0/0/0]q

# AR4配置  确保AR4成为DR
[AR4]interface GigabitEthernet 0/0/0
[AR4-GigabitEthernet0/0/0]ospf dr-priority 255
[AR4-GigabitEthernet0/0/0]q

​ 为了重新选举DR、BDR，关闭再重新打开AR1、AR2、AR3、AR4的GE0/0/0接口

展开代码
# 以AR1为例
[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]shutdown


# 先全部关闭后，再打开接口
[AR1-GigabitEthernet0/0/0]undo shutdown
[AR1-GigabitEthernet0/0/0]q

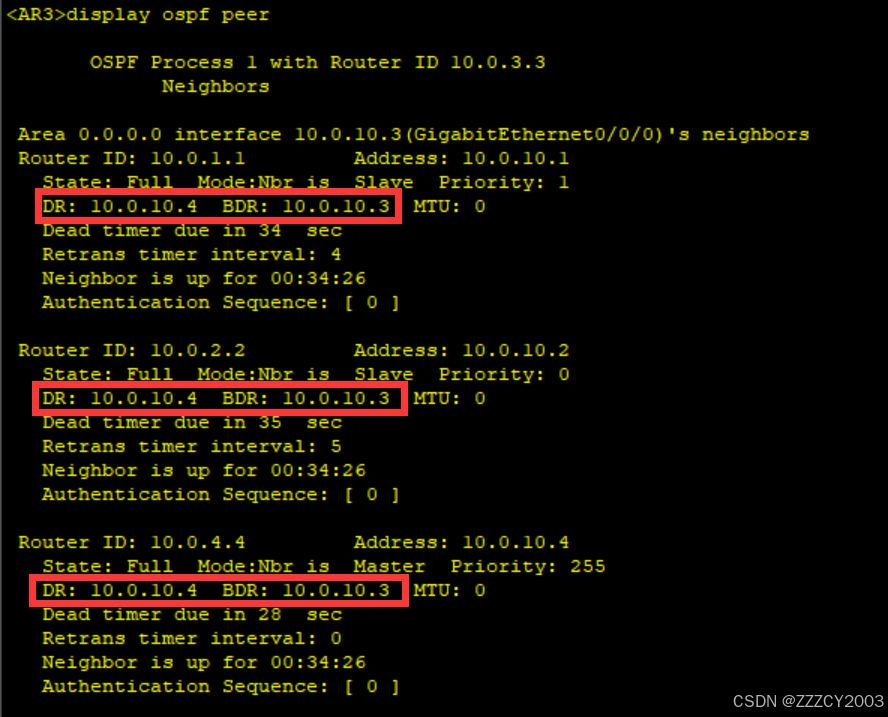

在AR3上查看DR、BDR的选举结果

​ 选举结果跟配置的优先级相同，AR4为DR、AR3为BDR

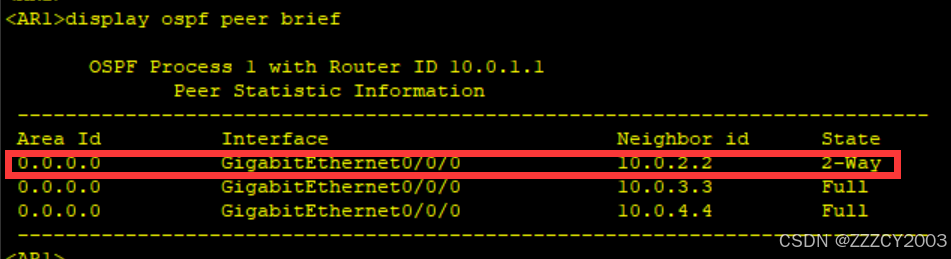

在AR1上查看AR1、AR2之间的邻居关系

​ AR1和AR2之间保持在2-Way状态，只建立邻居关系，不存在邻接关系

5、将直连路由引入OSPF中

之前AR5的Loopback 0接口是我们没有接入OSPF区域的，现在将它引入到OSPF中

展开代码
[AR5]ospf 1
[AR5-ospf-1]import-route direct

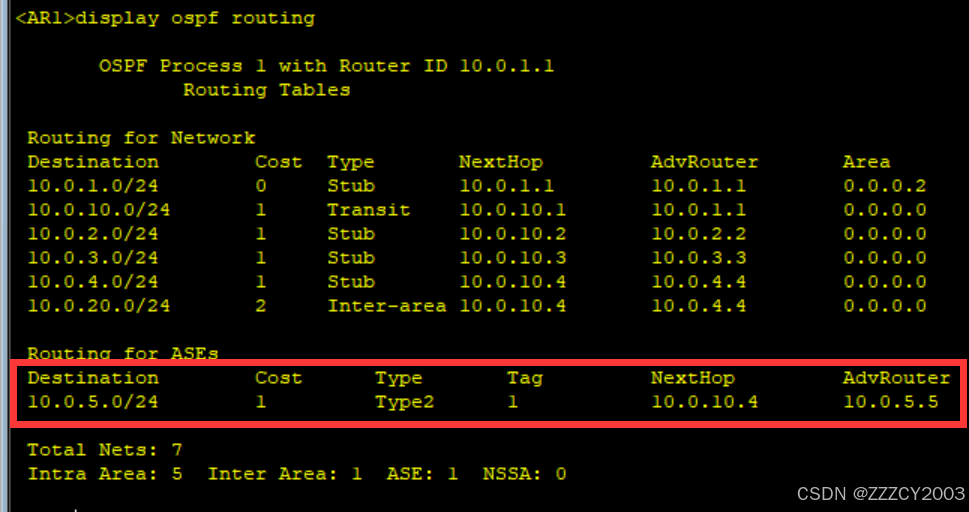

在AR1中查看引入的外部路由条目

​ 已成功引入AR5的Loopback 0接口路由

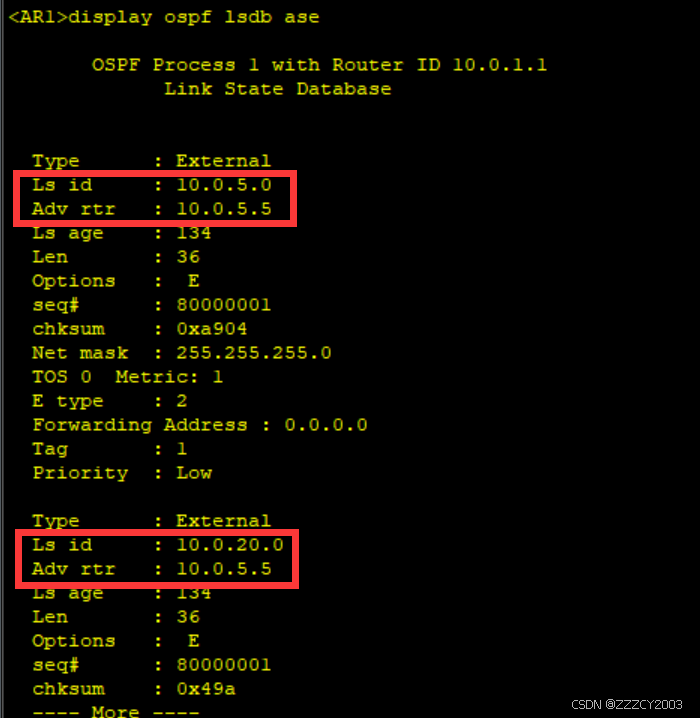

在AR1上查看LSA类型5

展开代码
<AR5>display ospf lsdb ase

​ 可以看到LSA类型5存在两条，但是AR1的路由表上的OSPF外部路由只存在一条10.0.5.0/24，这是因为关于10.0.20.0/24路由同时还存在区域间路由，且区域间路由的优先级高于OSPF外部路由

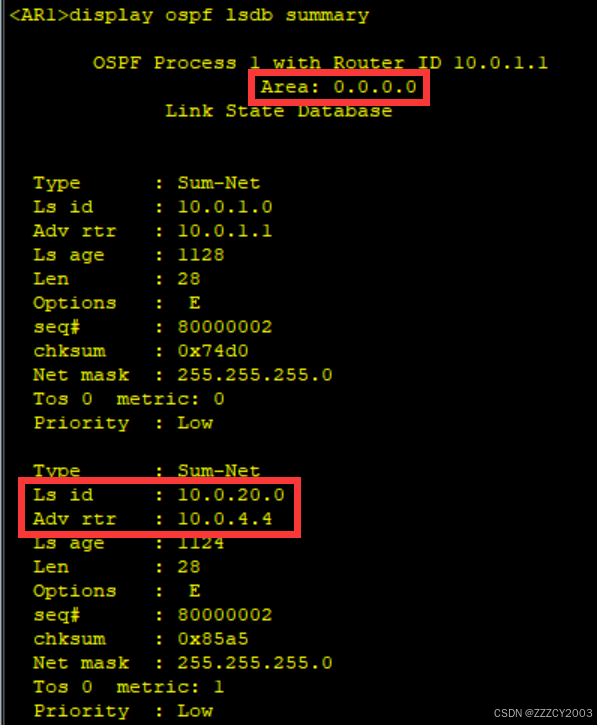

再次在AR1上查看LSA类型3

展开代码
<AR1>display ospf lsdb summary

​ 也是可以看到LSA类型3中同样存在10.0.20.0/24，当LSA类型3和LSA类型5所描述的路由前缀及掩码相同的时候，OSPF优先选择通过LSA类型3计算出的路由加载到路由表上

6、观察各种类型的LSA

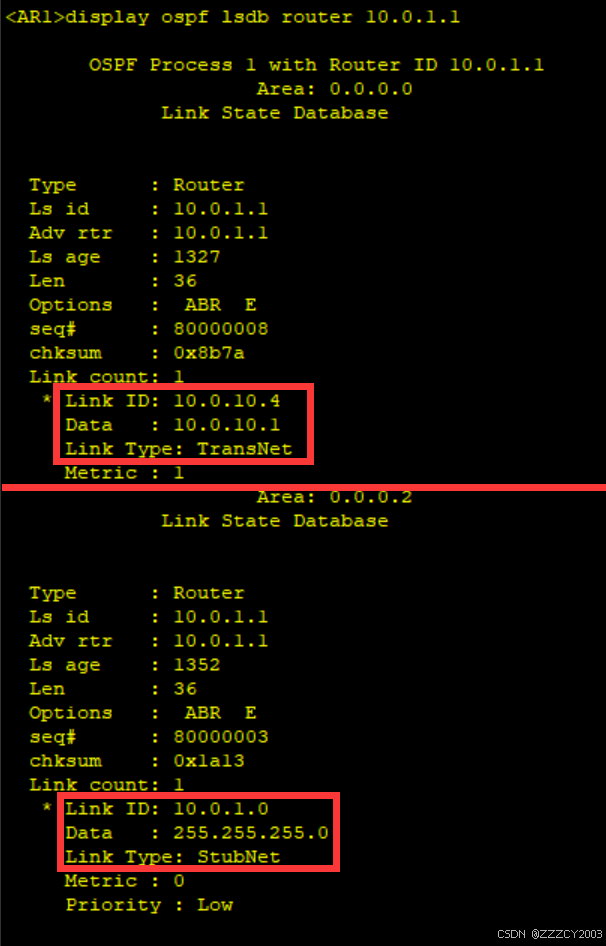

在AR1上查看LSA类型1------10.0.1.1/24

展开代码
<AR1>display ospf lsdb router 10.0.1.1

​ 对于LSA类型1来说，Ls id字段是表示生成这条LSA的路由器Router ID

​ 从输出信息也可以看到，有两条LSA类型1，1条在区域0泛洪，1条在区域2泛洪

​ 在区域0中，AR1和一个transNet类型的网段相连，可以看到其在Link ID字段的只为该网段上的DR接口IP地址，Data部分为本地与DR相连的接口IP地址

​ 在区域2中，AR1的Loopback 0接口属于该区域，可以看到其连接类型为StubNet，其的Link ID字段为该StubNet网段的IP地址，Data部分为StubNet网段的网络掩码

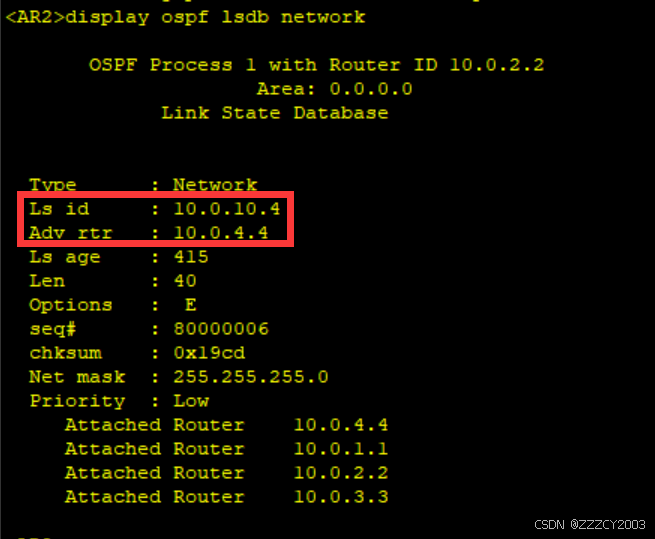

在AR2上查看LSA类型2

展开代码
<AR2>display ospf lsdb network

​ LSA类型2由DR产生，从Adv rtr字段可以验证这一点（该LSA由10.0.4.4产生，即DR生成），对于LSA类型2，其中Ls ID字段值为该网段上DR的接口IP地址，Attached Router为该网段上所有路由器的Router ID

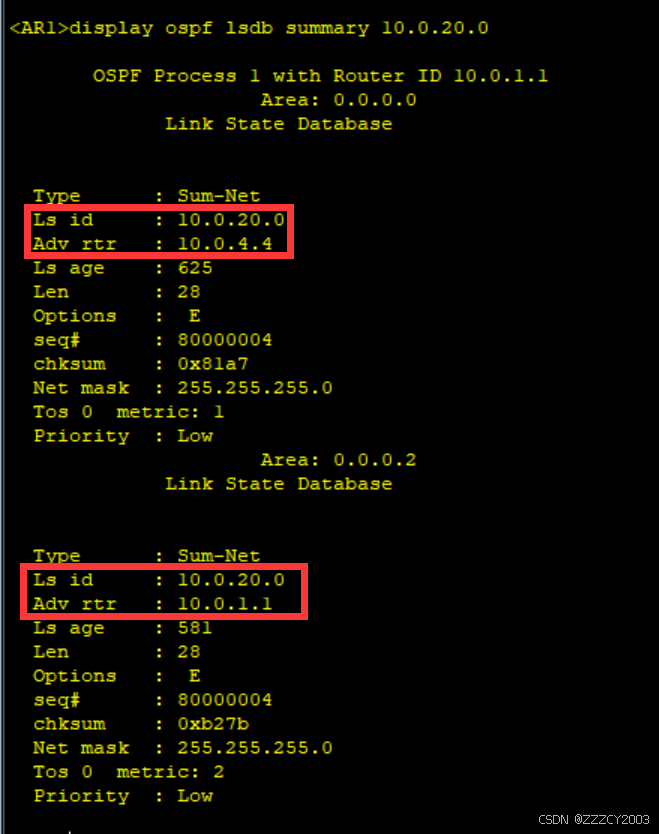

在AR1上查看LSA类型3------10.0.20.0/24

展开代码
<AR1>display ospf lsdb summary 10.0.20.0

​ LSA类型3的Ls ID字段值为网络前缀，而net mask携带了网络掩码，在AR1可以看到两条LSA类型3的LSA。一条在区域0内，从adv rtr可以判断出AR4产生，由AR4从区域1向区域0通告产生，另外一条在区域2中，从adv rtr可以判断出由AR1产生，AR1作为连接区域0与区域2的ABR，同样会产生一条LSA类型3，用于向区域2通告

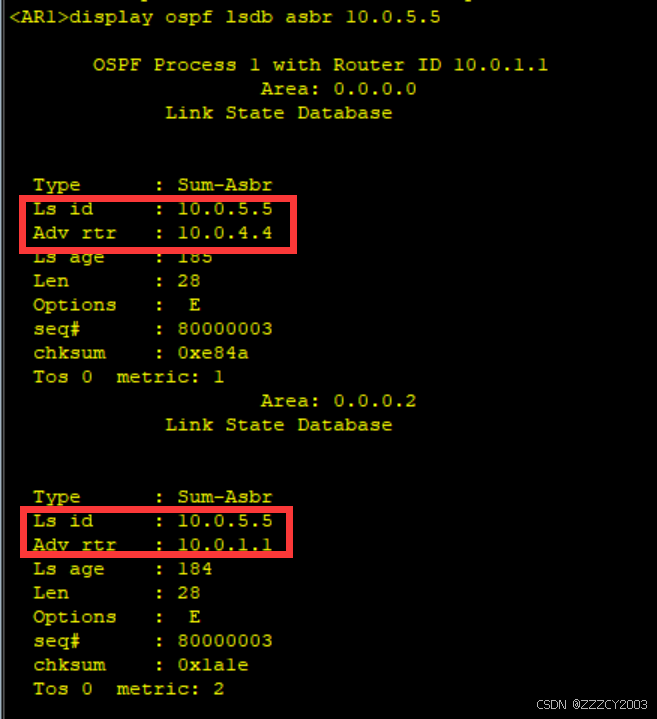

在AR1中查看LSA类型4

展开代码
<AR1>display ospf lsdb asbr 10.0.5.5

​ LSA类型4用于描述如何到达ASBR，从输出信息可以看到AR1中存在两条LSA类型4，一条在区域0，从adv rtr可以看出是AR4产生，另一条是AR1产生，AR1作为连接区域0与区域2的ABR，同样会产生一条LSA类型4，其Adv rtr字段为自身Router ID

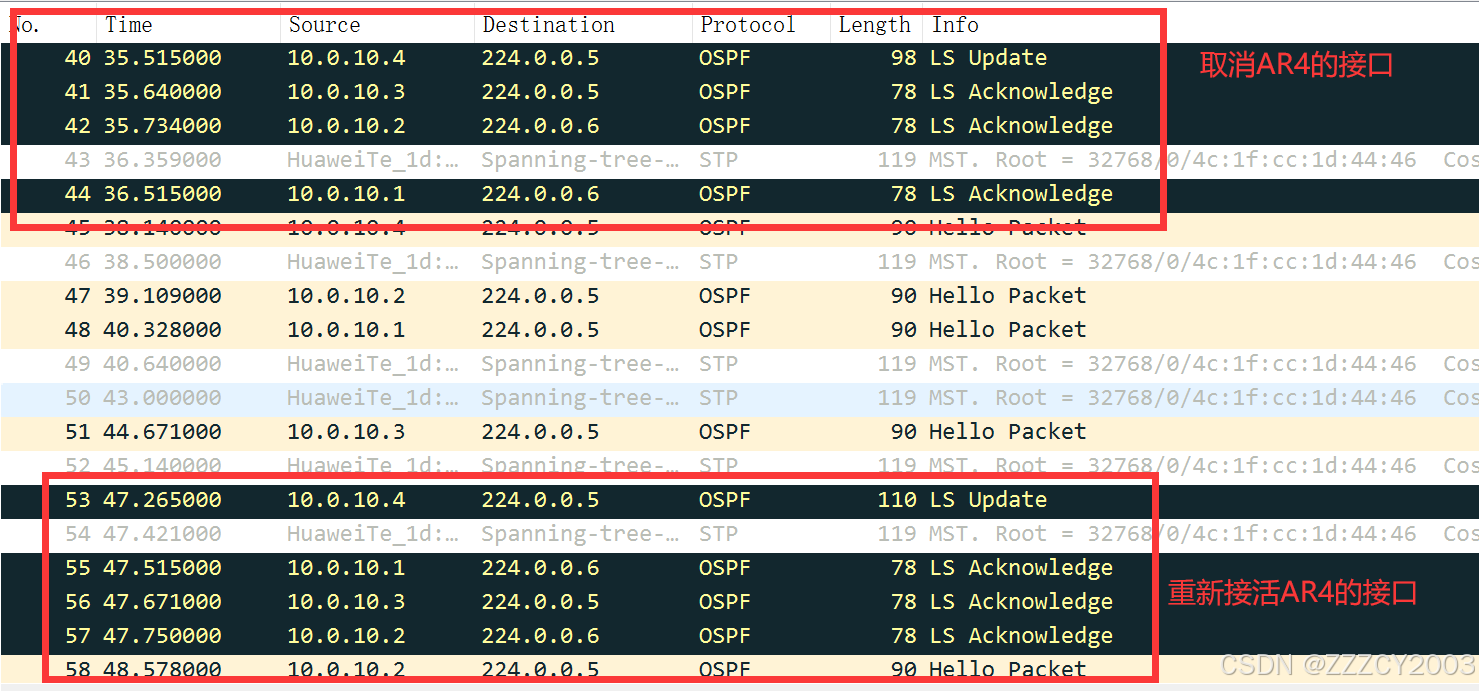

7、观察LSR、LSU和LSAck

​ 这里我们在AR1的GE0/0/0接口进行抓包

然后取消并重新激活AR4的Loopback接口，从而激活OSPF的配置

展开代码
[AR4]ospf 1
[AR4-ospf-1]area 0
[AR4-ospf-1-area-0.0.0.0]undo network 10.0.4.4 0.0.0.0
[AR4-ospf-1-area-0.0.0.0]network 10.0.4.4 0.0.0.0

实验包

OSPF的邻接关系和LSAimghttps://www.alipan.com/s/9o3hgyCmXzt
