OSPF小实验--OSPF单区域
2026-02-08
网络
00
ENSPOSPF协议
请注意，本文编写于 55 天前，最后修改于 5 天前，其中某些信息可能已经过时。

目录

OSPF单区域
实验任务
实验步骤
1、配置IP地址
2、配置单区域OSPF
3、检查OSPF的配置结果
在AR1上查看OSPF的LSDB
查看AR1产生的路由器LSA（类型1）
查看AR1产生的网络LSA（类型2）
4、观察OSPF邻居关系的建立过程
关闭AR1、AR2、AR3的互联接口
打开AR1、AR2、AR3的debug功能以及开启debug ospf event
重新打开AR1、AR2、AR3的互联接口
查看AR3的debug输出信息
5、配置OSPF接口的网络类型
在AR1上查看OSPF路由表上的AR2、AR3的LoopBack0接口路由
以R2为例查看OSPF的路由器LSA（类型1）
修改AR2 LoopBack接口的网络类型
在AR1上查看OSPF路由表上AR2的LoopBack接口路由
6、修改OSPF接口的Cost值
在AR1上查看OSPF路由表上的AR3 LoopBack接口路由
修改AR1的接口OSPF Cost值为20，修改AR3的接口OSPF Cost值为10
在AR1上再次查看OSPF路由表上的AR2 LoopBack接口路由
在AR3上查看OSPF路由表上的AR1 LoopBack接口路由
7、配置OPSF的Silent-interface
将AR1的接口配置为Silent-interface
查看AR1的OSPF邻居表
查看AR1的OSPF接口信息
实验包

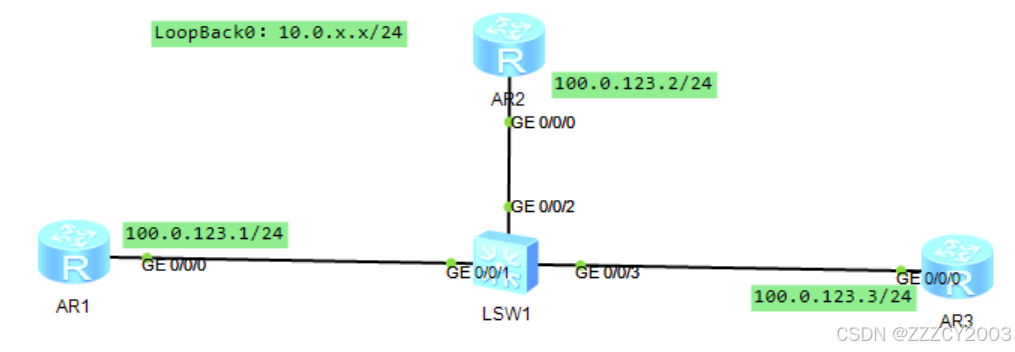

OSPF单区域

实验任务

  1. 设备IP地址配置。
  2. 在R1、R2、R3上配置OSPF，手动指定Router ID，并在互联接口、Loopback0接口上 激活OSPF。
  3. 配置完成后，在R1、R2、R3上检查OSPF邻居关系状态、OSPF路由表，并检查R1、 R2、R3环回口之间的连通性。
  4. 手动关闭R1、R2、R3的互联接口，开启debug以观察OSPF邻居关系的建立过程，再同时开启互联接口，观察设备的debug输出。
  5. 手动修改R2 Loopback0接口的网络类型，观察OSPF路由的掩码长度变化。
  6. 手动修改OSPF接口的Cost值。
  7. 分别将互联接口、Loopback0接口配置为OSPF Silent-Interface，观察现象的区别。

实验步骤

1、配置IP地址

展开代码
# AR1配置
[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]ip address 100.0.123.1 24
[AR1-GigabitEthernet0/0/0]q
[AR1]interface LoopBack 0
[AR1-LoopBack0]ip address 10.0.1.1 24
[AR1-LoopBack0]q
[AR1]

# AR2配置
[AR2]interface GigabitEthernet 0/0/0
[AR2-GigabitEthernet0/0/0]ip address 100.0.123.2 24
[AR2-GigabitEthernet0/0/0]q
[AR2]interface LoopBack 0
[AR2-LoopBack0]ip address 10.0.2.2 24
[AR2-LoopBack0]q
[AR2]

# AR3配置
[AR3]interface GigabitEthernet 0/0/0
[AR3-GigabitEthernet0/0/0]ip address 100.0.123.3 24
[AR3-GigabitEthernet0/0/0]q
[AR3]interface LoopBack 0
[AR3-LoopBack0]ip address 10.0.3.3 24
[AR3-LoopBack0]q
[AR3]

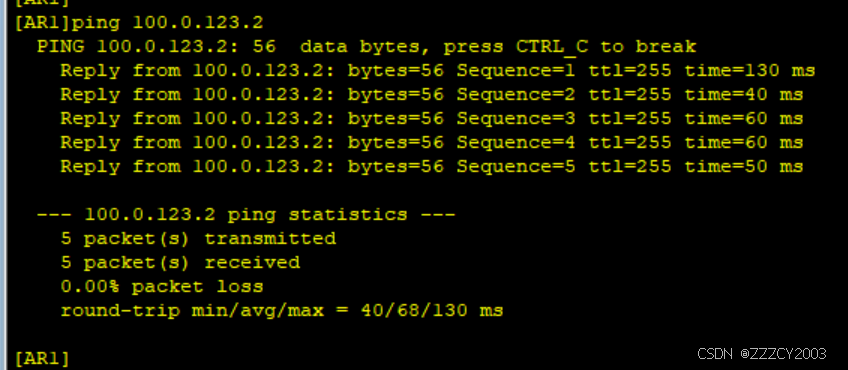

在AR1上pingAR2，尝试验证连通性

2、配置单区域OSPF

展开代码
# AR1配置
[AR1]ospf 1 router-id 10.0.1.1
[AR1-ospf-1]area 0
[AR1-ospf-1-area-0.0.0.0]network 100.0.123.1 0.0.0.0
[AR1-ospf-1-area-0.0.0.0]network 10.0.1.1 0.0.0.0
# 为了安全性，进行MD5验证方式
[AR1-ospf-1-area-0.0.0.0]authentication-mode md5 1 cipher 123456
[AR1-ospf-1-area-0.0.0.0]q
[AR1-ospf-1]q


# AR2配置和AR3配置跟AR1的是大致相同的，这里就不再废话了

3、检查OSPF的配置结果

​ AR2和AR3也是同样的操作，这里就只展示AR1

展开代码
[AR1]display ospf peer

	 OSPF Process 1 with Router ID 10.0.1.1
		 Neighbors

 Area 0.0.0.0 interface 100.0.123.1(GigabitEthernet0/0/0)'s neighbors
 Router ID: 10.0.2.2         Address: 100.0.123.2
   State: Full  Mode:Nbr is  Master  Priority: 1
   DR: 100.0.123.1  BDR: 100.0.123.2  MTU: 0
   Dead timer due in 40  sec
   Retrans timer interval: 5
   Neighbor is up for 00:01:07
   Authentication Sequence: [ 779]

 Router ID: 10.0.3.3         Address: 100.0.123.3
   State: Full  Mode:Nbr is  Master  Priority: 1
   DR: 100.0.123.1  BDR: 100.0.123.2  MTU: 0
   Dead timer due in 38  sec
   Retrans timer interval: 5
   Neighbor is up for 00:00:03
   Authentication Sequence: [ 782]


# 从这里就可以看出AR1和AR2、AR3已经建立了OSPF的邻居关系


[AR1]display ospf routing

	 OSPF Process 1 with Router ID 10.0.1.1
		  Routing Tables

 Routing for Network
 Destination        Cost  Type       NextHop         AdvRouter       Area
 10.0.1.1/32        0     Stub       10.0.1.1        10.0.1.1        0.0.0.0
 100.0.123.0/24     1     Transit    100.0.123.1     10.0.1.1        0.0.0.0
 10.0.2.2/32        1     Stub       100.0.123.2     10.0.2.2        0.0.0.0
 10.0.3.3/32        1     Stub       100.0.123.3     10.0.3.3        0.0.0.0

 Total Nets: 4
 Intra Area: 4  Inter Area: 0  ASE: 0  NSSA: 0

# 这里也可以看到AR1已经学到了AR2、AR3的LoopBack接口路由

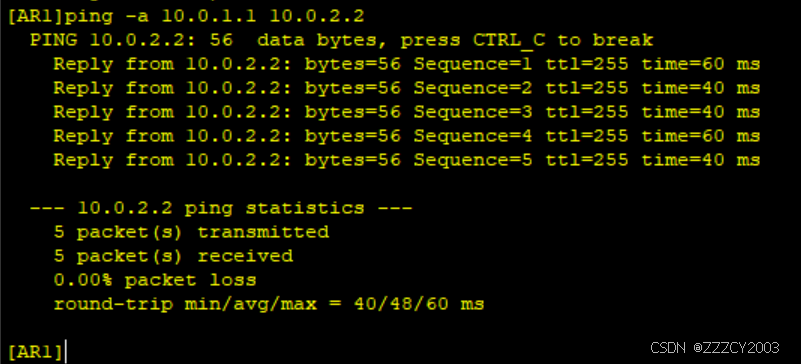

也可以检查环回接口之间的连通性（以AR1的LoopBack接口地址为例，pingAR2的环回接口）

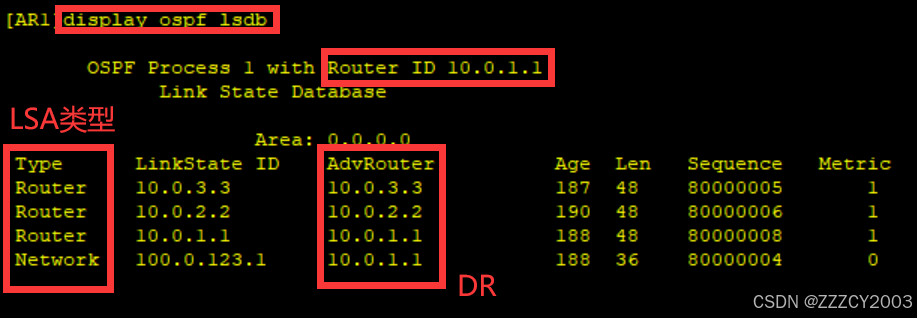

在AR1上查看OSPF的LSDB

展开代码
[AR1]display ospf lsdb

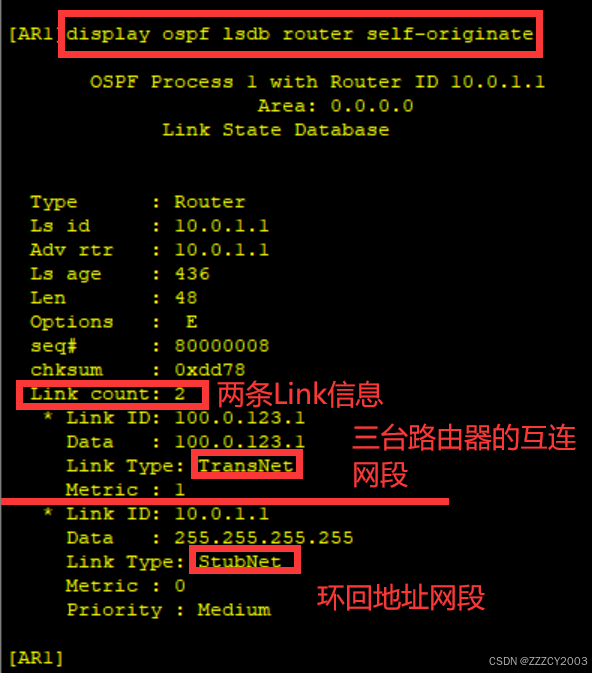

查看AR1产生的路由器LSA（类型1）

展开代码
[AR2]display ospf lsdb router self-originate

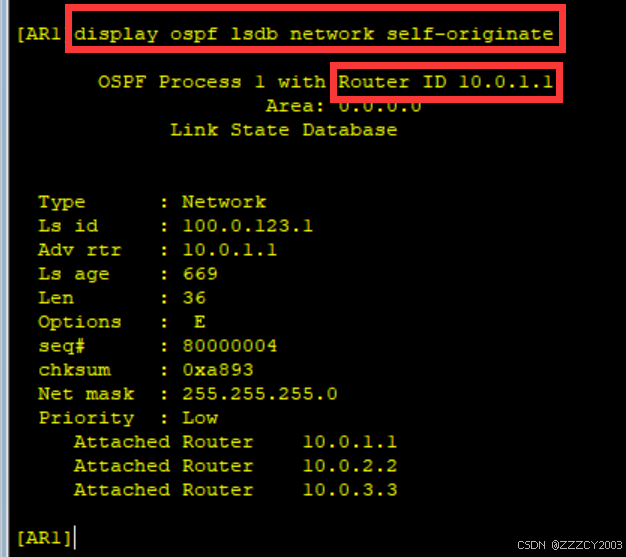

查看AR1产生的网络LSA（类型2）

展开代码
[AR2]display ospf lsdb network self-originate

4、观察OSPF邻居关系的建立过程

​ 如果你之前没有重启设备，一直连续做到这里的话，你就会发现DR是10.0.1.1，跟DR选举原则进行预测的结果并不一样。OSPF的DR的选举跟IS-IS的选举方式不同，是非抢占式的，就是存在DR和BDR的时候，新进入网络的路由器不会被选举成DR或者是BDR。所以现在10.0.1.1成为DR是因为我们对设备的配置顺序存在前后差异，所以就存在选举出的DR是最先配置启动的设备

​ 所以这里我们要关闭AR1、AR2、AR3的互联接口，并观察OSPF的邻居关系建立的具体过程，之后再重新打开AR1、AR2、AR3的接口，通过debug的输出信息查看DR、BDR的选举过程

关闭AR1、AR2、AR3的互联接口

展开代码
# 这里只展示AR1的命令，相同的
[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]shutdown

打开AR1、AR2、AR3的debug功能以及开启debug ospf event

展开代码
# 同样的，这里也只展示AR1的命令配置
<AR1>terminal debugging
Info: Current terminal debugging is on.
<AR1>terminal monitor
Info: Current terminal monitor is on.
<AR1>debugging ospf 1 event

重新打开AR1、AR2、AR3的互联接口

展开代码
# 重复的操作，以AR1为例
[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]undo shutdown

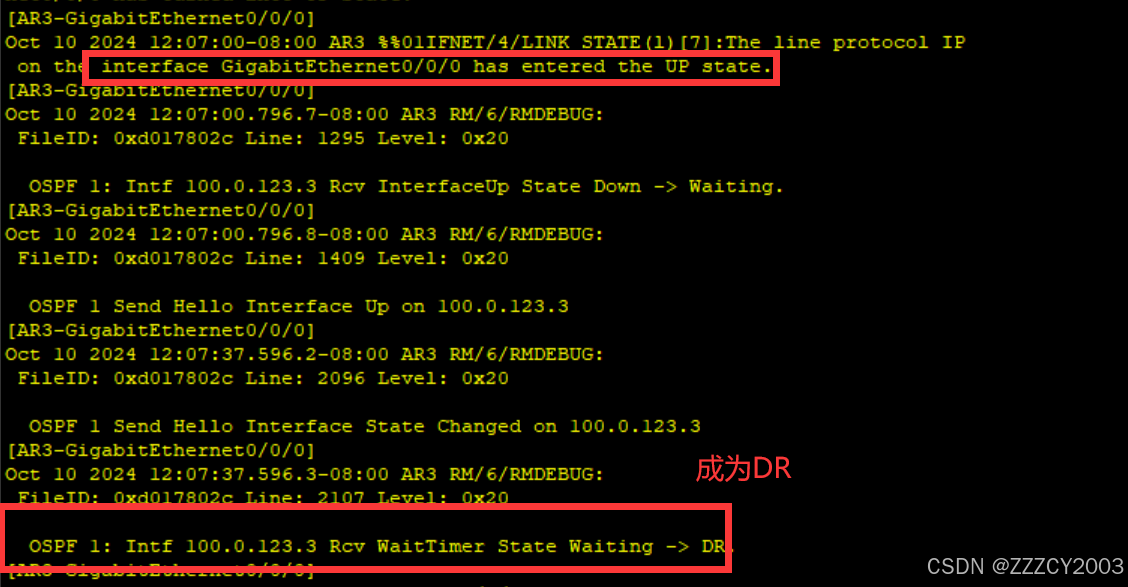

查看AR3的debug输出信息

现在AR3成为了DR

5、配置OSPF接口的网络类型

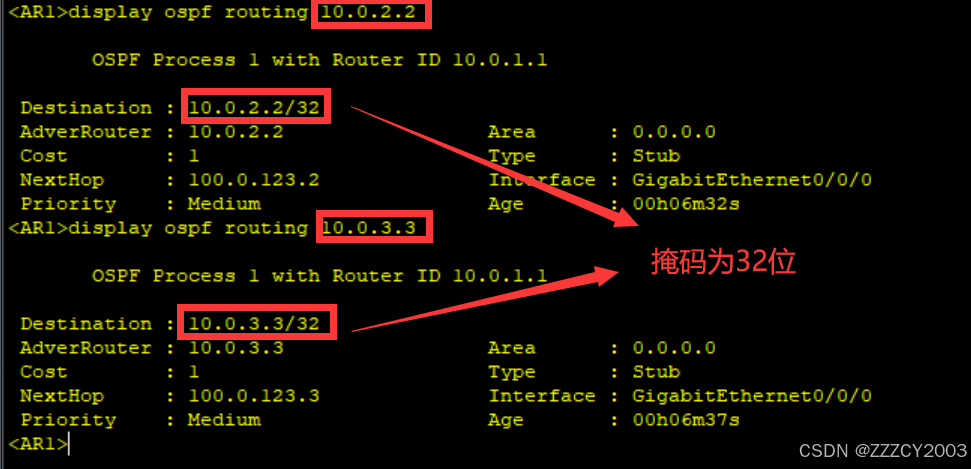

在AR1上查看OSPF路由表上的AR2、AR3的LoopBack0接口路由

展开代码
<AR1>display ospf routing 10.0.2.2

这里LoopBack0接口路由的掩码是32位，而不是实际上我们配置的24位

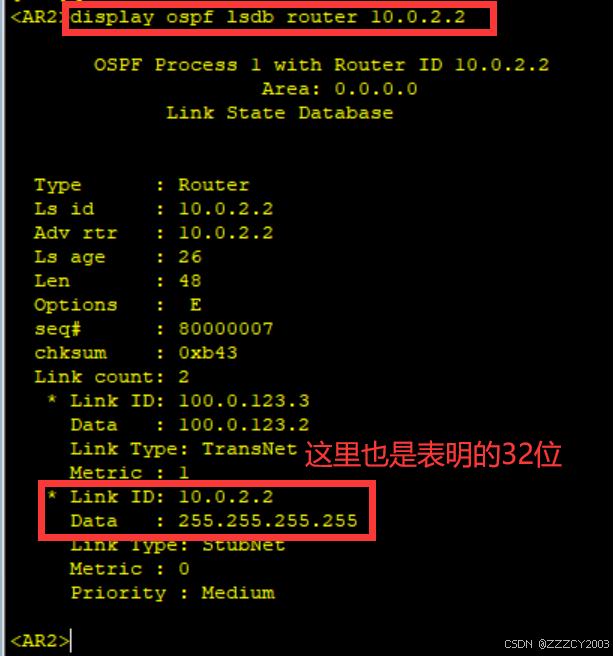

以R2为例查看OSPF的路由器LSA（类型1）

展开代码
<AR2>display ospf lsdb router 10.0.2.2

​ 这里表明的掩码也是32位，OSPF将LoopBack接口视为一个末梢网络，且该网络中只有一个节点，所以无论这个接口实际配置的网络掩码是多少位，OSPF在描述这个接口的 时候，都会使用主机（32位掩码）的形式进行通告

修改AR2 LoopBack接口的网络类型

展开代码
[AR2]interface LoopBack 0
[AR2-LoopBack0]ospf network-type broadcast

​ 将LoopBack接口的网络类型修改为Broadcast，OSPF在发布这个接口的网络信息时，会使用接口真实掩码发布

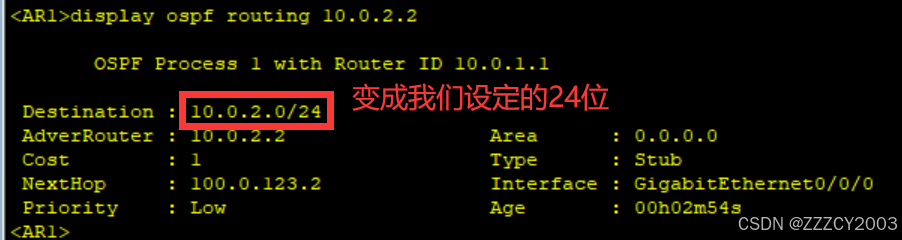

在AR1上查看OSPF路由表上AR2的LoopBack接口路由

展开代码
<AR1>display ospf routing 10.0.2.2

6、修改OSPF接口的Cost值

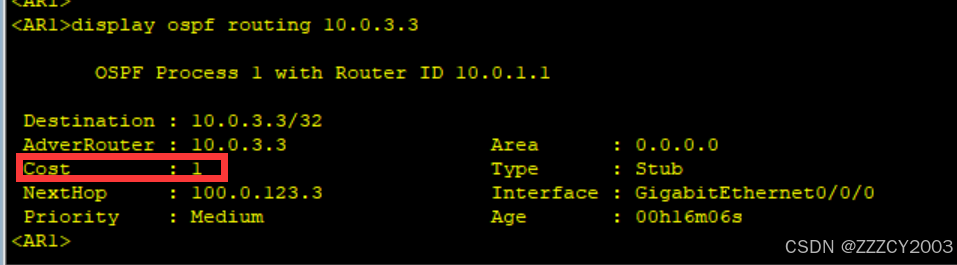

在AR1上查看OSPF路由表上的AR3 LoopBack接口路由

展开代码
<AR1>display ospf routing 10.0.3.3

​ AR3的Cost值为1

修改AR1的接口OSPF Cost值为20，修改AR3的接口OSPF Cost值为10

展开代码
# 以AR1为例
[AR1]interface GigabitEthernet 0/0/0
[AR1-GigabitEthernet0/0/0]ospf cost 20

在AR1上再次查看OSPF路由表上的AR2 LoopBack接口路由

展开代码
<AR1>display ospf routing 10.0.2.2

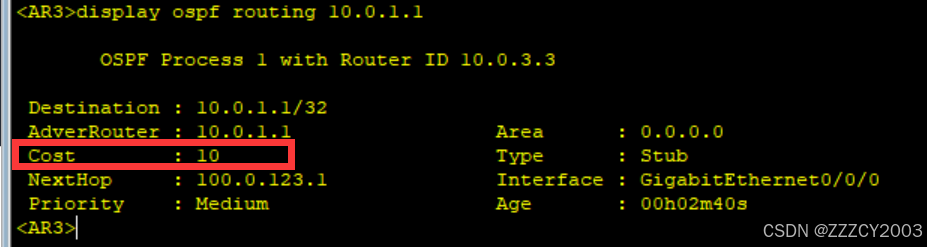

在AR3上查看OSPF路由表上的AR1 LoopBack接口路由

展开代码
<AR3>display ospf routing 10.0.1.1

7、配置OPSF的Silent-interface

将AR1的接口配置为Silent-interface

展开代码
[AR1]ospf 1
[AR1-ospf-1]silent-interface GigabitEthernet 0/0/0

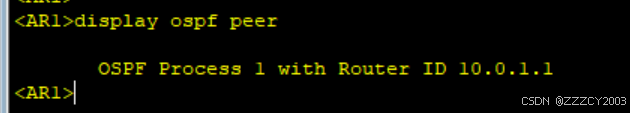

查看AR1的OSPF邻居表

展开代码
<AR1>display ospf peer

配置互联接口为Silent-literface后，将不会在从该接口发送、接受hello报文，所以已建立的邻居会消失

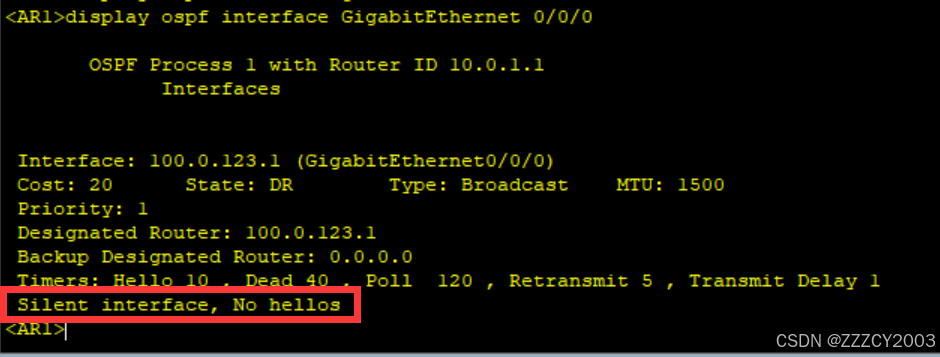

查看AR1的OSPF接口信息

展开代码
<AR1>display ospf interface GigabitEthernet 0/0/0

虽然我英语不好，但这个意思，大家应该都懂吧

实验包

OSPF单区域imghttps://www.alipan.com/s/6tN27kPPKmL
